ГАЗОНОКОСИЛКА БЕНЗИНОВАЯ

Сборка

ВНИМАНИЕ!
 Не прикладывайте чрезмерных усилий при сборке изделия, это может привести к поломке
оборудования.

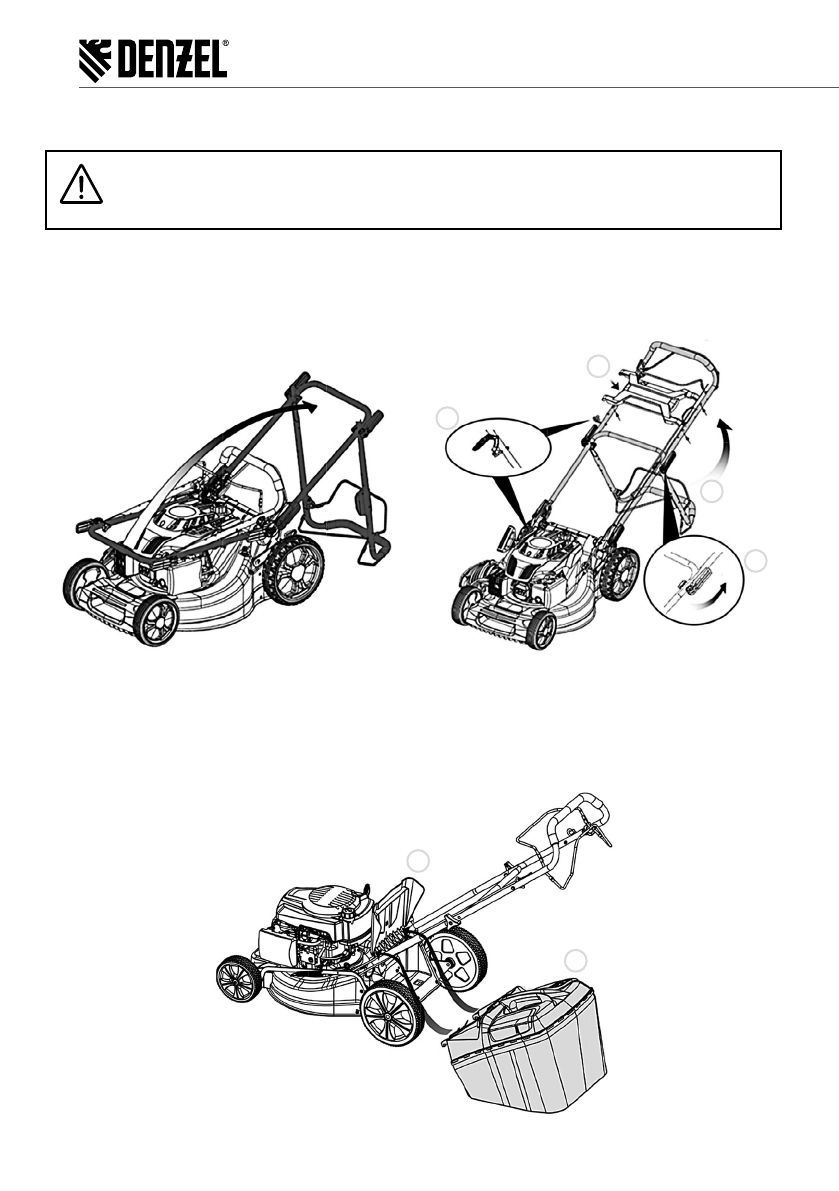

Отведите назад установленную нижнюю часть рукоятки, как показано на рис. 2. Присоедините верхнюю
часть рукоятки к нижней части рукоятки с помощью комплекта крепежа. Закрепите нижнюю часть руко-
ятки на деке. Для моделей GLD-520SP-VE и GLD-520SP-BS установите панель на верхнюю часть рукоятки.
Зафиксируйте тросы управления пластиковым фиксатором из комплекта.

1

2

3

4

Рис. 2

Установка травосборника

Для установки травосборника 2 (рис. 3) необходимо поднять заднюю крышку 1 (рис. 3) и зацепить тра-
восборник за выступы на корпусе, как показано на рисунке.
Обратите внимание, что модель GLD-560 не предназначена для работы с травосборником.

1

2

Рис. 3
