8
DLM
1200
E | DLM
1900
E | DLM
2300
E

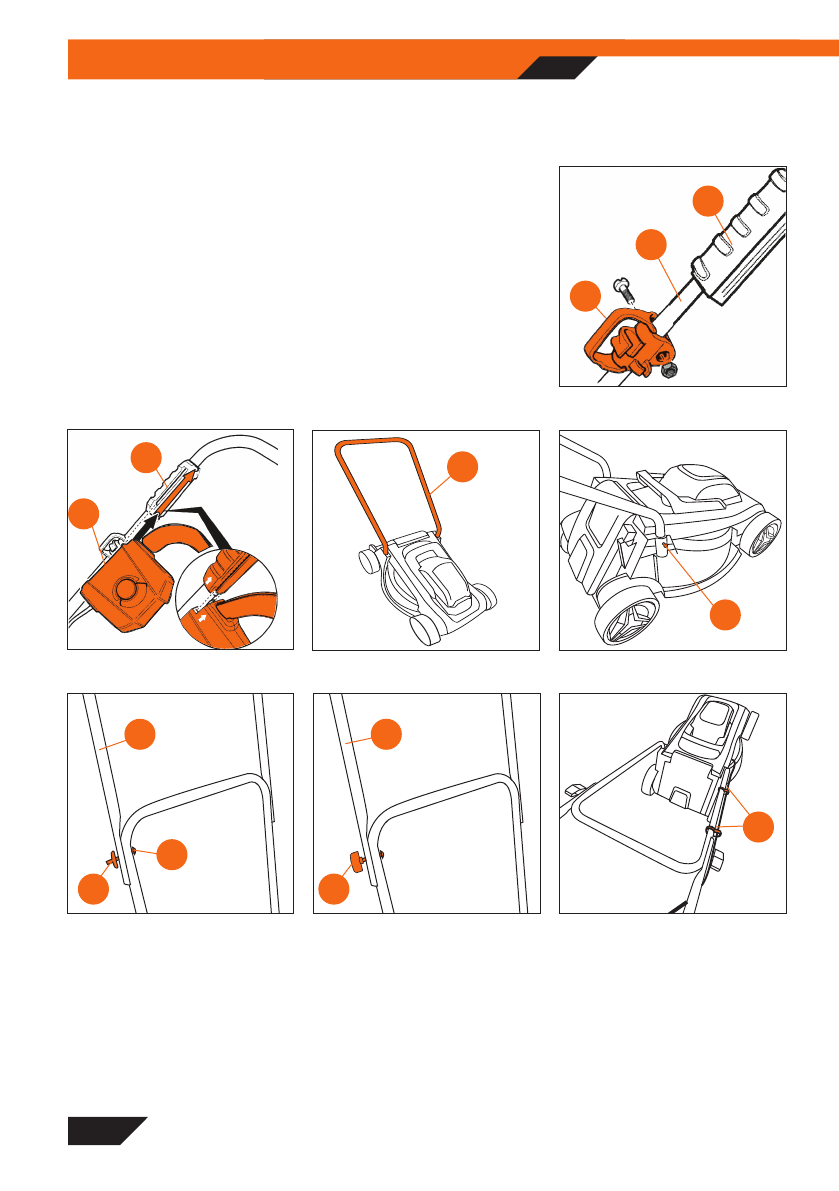

СБОРКА ИЗДЕЛИЯ
УСТАНОВКА ПАНЕЛИ ОПЕРАТОРА (DLM 1200E)
1. Установите фиксатор кабеля
на верхнюю рукоятку
ниже крепления блока выключателя
(Рис 2).
2. Установите блок выключателя
на направляющую верх-
ней рукоятки
: отсоедините боковое крепление на бло-
ке управления, закрепите его на рукоятке и зафиксируйте
крепление с помощью клипс (Рис 3).
3. Установите нижнюю часть ручки в пазы на корпусе газоно-
косилки
и закрепите её с помощью винтов
к корпусу
газонокосилки (Рис. 4-5).
4. Установите верхнюю часть ручки
и закрепите её с помо-
щью болтов
, шайб
и барашков
(Рис. 6-6.1).
5. Закрепите электрический провод с помощью прижимных
клипс
(Рис 7).
УСТАНОВКА ПАНЕЛИ ОПЕРАТОРА (DLM 1900E / DLM 2300E)
1. Установите нижнюю часть ручки
и закрепите её с помощью шайб
и быстрозажимных
рычагов 3 к корпусу газонокосилки (Рис. 8-9).
2. Установите верхнюю часть ручки
и закрепите её с помощью болтов
, шайб
и бы-
строзажимных рычагов
(Рис. 10-12).
3. Закрепите электрический провод с помощью прижимных клипс
(Рис. 13).
2
2
1
1
2
3
1
1
1
рис. 4
рис. 2
рис. 5
рис. 3
3
4
2
1
рис. 6
рис. 6.1
рис. 7
