11

8. СБОРКА

Для  сборки  газонокосилки  необходимо

сделать следующее.
1.  Извлеките газонокосилку из коробки.
2.  Проверьте составные части (Рис. 2) в

соответствии со списком.

A

B

C

E

D

E

D

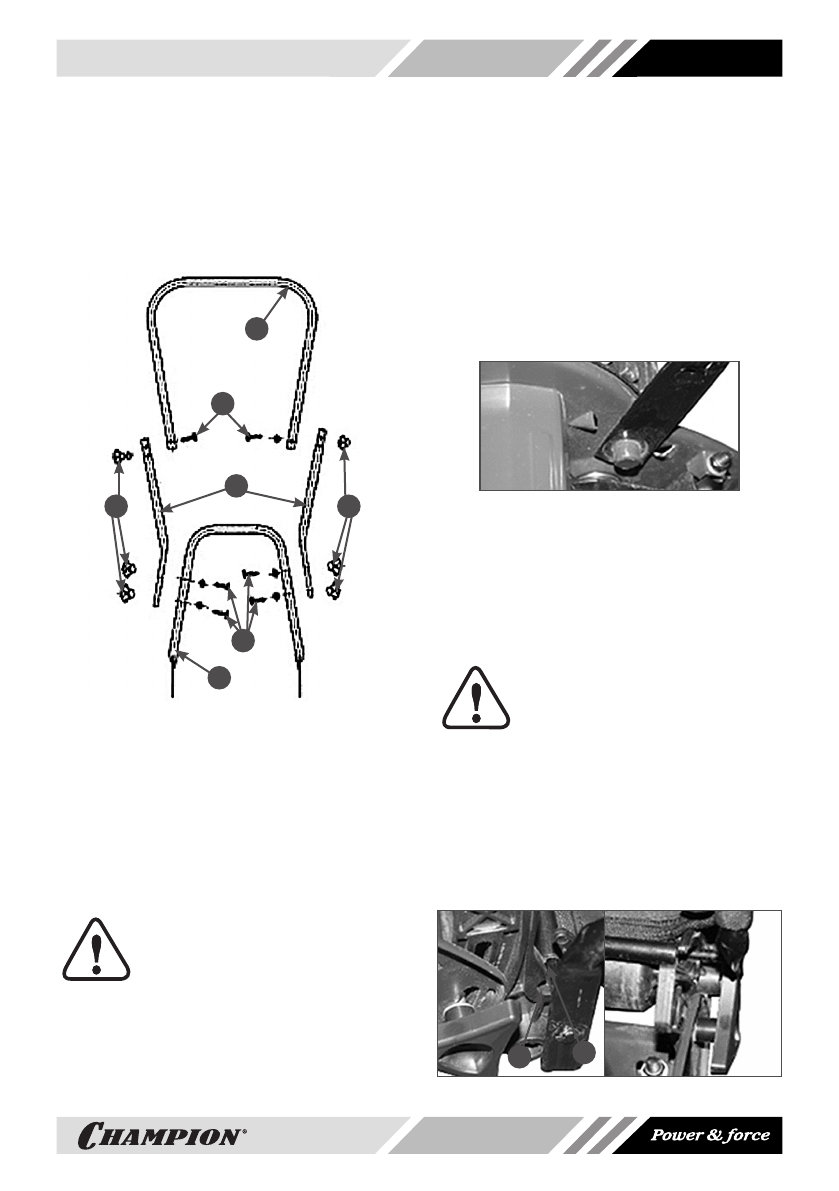

Рис.2 Монтаж рабочей рукоятки

A – Верхняя часть рабочей рукоятки – 1шт.

B – Центральная часть рабочей рукоятки – 2шт.

C – Нижняя часть рабочей рукоятки – 1шт.

D – Гайки крепления – 6 шт.

E – Болты крепления – 6 шт.

3.  Соедините  верхнюю  и  нижнюю  часть

рабочей  рукоятки  с  помощью  цен

-

тральных  частей,  болтов  и  барашко

-

вых гаек.

ПРИМЕЧАНИЕ:

Не  затягивайте  болты  до

окончания сборки.

4.  Присоедините  рукоятку  к  корпусу  га

-

зонокосилки.

5.  Совместите  отверстия  на  нижнем

конце нижней части рукояток с высту

-

пами на газонокосилке (Рис.3).

6.  Вставьте  две  центральных  части  B

(Рис.2)  в  левую  и  правую  стороны

верхней части рукоятки А (Рис. 2). За

-

крепите их с помощью двух болтов E

и гаек D (Рис.2).

7.  Совместите  отверстия  на  централь

-

ных  частях  с  отверстиями  на  нижней

части рабочей рукоятки и закрепите их

комплектами болтов E и гаек D (Рис.2).

8.  Затяните все гайки на рукоятке.

Рис. 3 Установка рукоятки на корпус

газонокосилки

ПРИСОЕДИНЕНИЕ

ТРАВОСБОРНИКА*

К КОРПУСУ ГАЗОНОКОСИЛКИ

(*)   Дополнительная опция (артикул для заказа

С1031), не входит в комплект поставки и

приобретается отдельно.

ПРИМЕЧАНИЕ:

Газонокосилка  может  исполь

-

зоваться  как  с  травосборни

-

ком так и без него.

1.  Поместите нижнюю рамку травосбор

-

ника 1 на кронштейн 2 боковой пане

-

ли корпуса и зафиксируйте ее (Рис.4).

2.  Установите  травосборник  на  штифты

роликового механизма с обеих сторон

(Рис.5)

3.  Привяжите  травосборник  к  рабочей

рукоятке.

1

2

Рис. 4 Установка травосборника
