10

2.   Соедините каждую сторону рукоятки (1)

с  корпусом  газонокосилки  (2)  с  помо-

щью болта (3), шайбы (4), прокладки (5)

и гайки (6). Затяните болты (3).

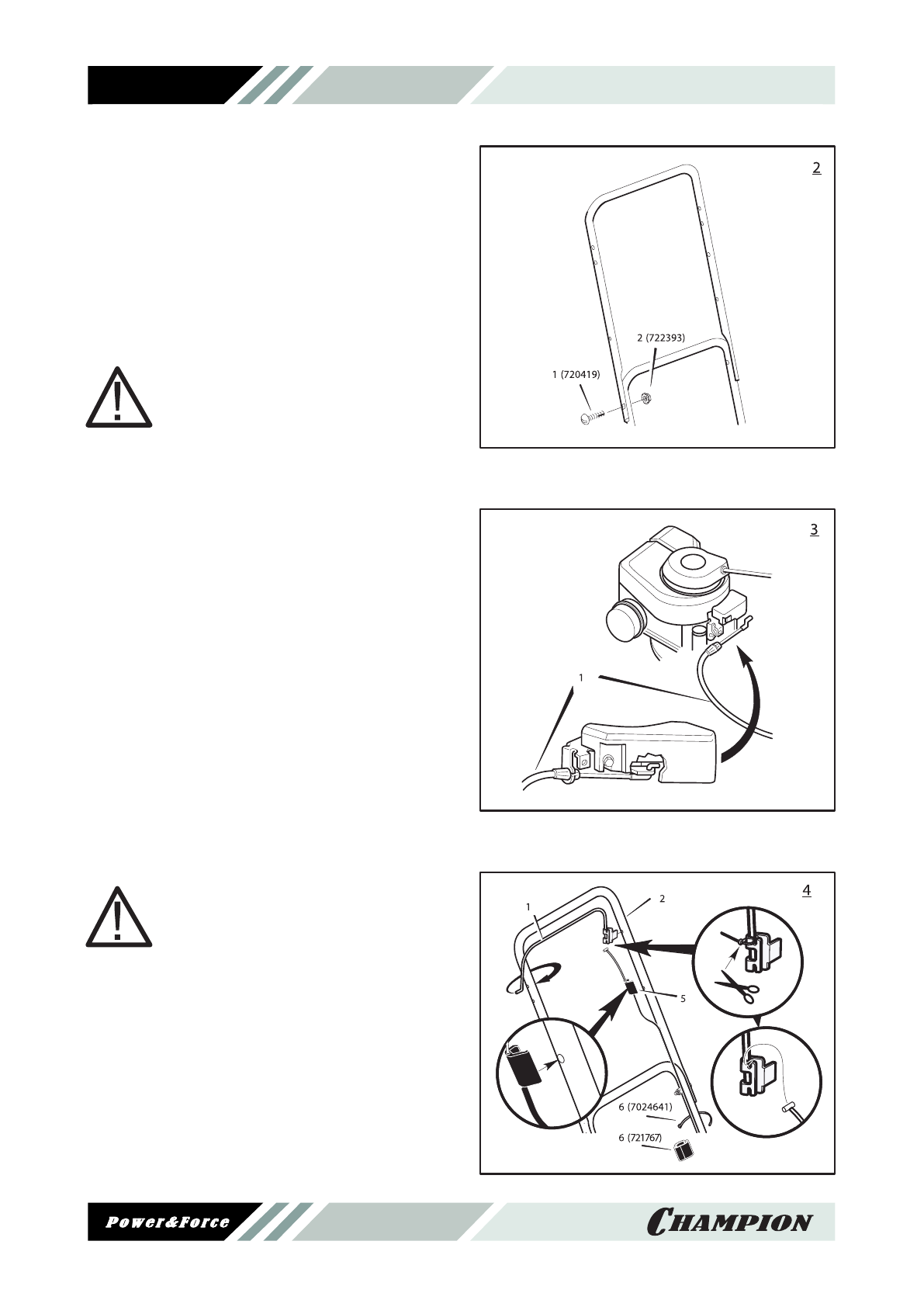

3.  (Рис.  2)  Прикрепите  верхнюю  часть  ру-

коятки  к  нижней  части  с  помощью  вин-

тов (1) и контргаек (2).

КРЕПЛЕНИЕ РЫЧАГОВ

УПРАВЛЕНИЯ НА РУКОЯТКЕ

ПРИМЕЧАНИЕ:

Поврежденный  или  согнутый  ка-

бель  не  будет  исправно  рабо-

тать.  Перед  использованием  газонокосил-

ки  следует  заменить  поврежденный  ка-

бель.

1.   (Рис. 4) Вставьте концы рычага останов-

ки двигателя (1) в верхние отверстия ру-

коятки (2).

2.   Присоедините  кабель  остановки  двига-

теля (5) к рукоятке (2).

3.   Присоедините  кабель  остановки  двига-

теля  (5)  к  рычагу  остановки  двигателя

(1).

4.   (Рис. 3) Присоедините кабель остановки

двигателя (1) к двигателю.

5.   Убедитесь  в  том,  что  кабель  остановки

двигателя  (1)  свободно  передвигается.

Если кабель остановки двигателя (1) не

передвигается  свободно,  повторите  вы-

шеуказанные шаги.

6.   (Рис.4) Присоедините кабель остановки

двигателя (5) к рукоятке с помощью кре-

пежных деталей кабеля (6).

ВНИМАНИЕ:

Если  отсутсвует  крепление  ка-

беля,  то  кабель  может  оказать-

ся  слишком  близко  к  глушителю.  Высокая

температура  глушителя  может  его  по-

вредить.  Перед  использованием  газоноко-

силки  установите  отсутствующие    кре-

пежные детали кабеля.

7.   (Рис.  5)  Присоедините  ручку  запуска

(1) с шнуром к правой или левой сторо-

не  рукоятки  с  помощью  направляющей

шнура  (2).  Закрепите  направляющыю  с

помощью контргайки (3).
