13
ПРИНЦИП РАБОТЫ ГАЗОНОКОСИЛКИ
У самоходной газонокосилки при нажа
-
тии на рычаг привода хода трос провора
-
чивает установленный на оси редуктор.
При этом шкив, установленный на выход
-
ном валу редуктора, натягивает ремень
привода. Крутящий момент от коленча
-
того вала через редуктор передается на
колеса газонокосилки.

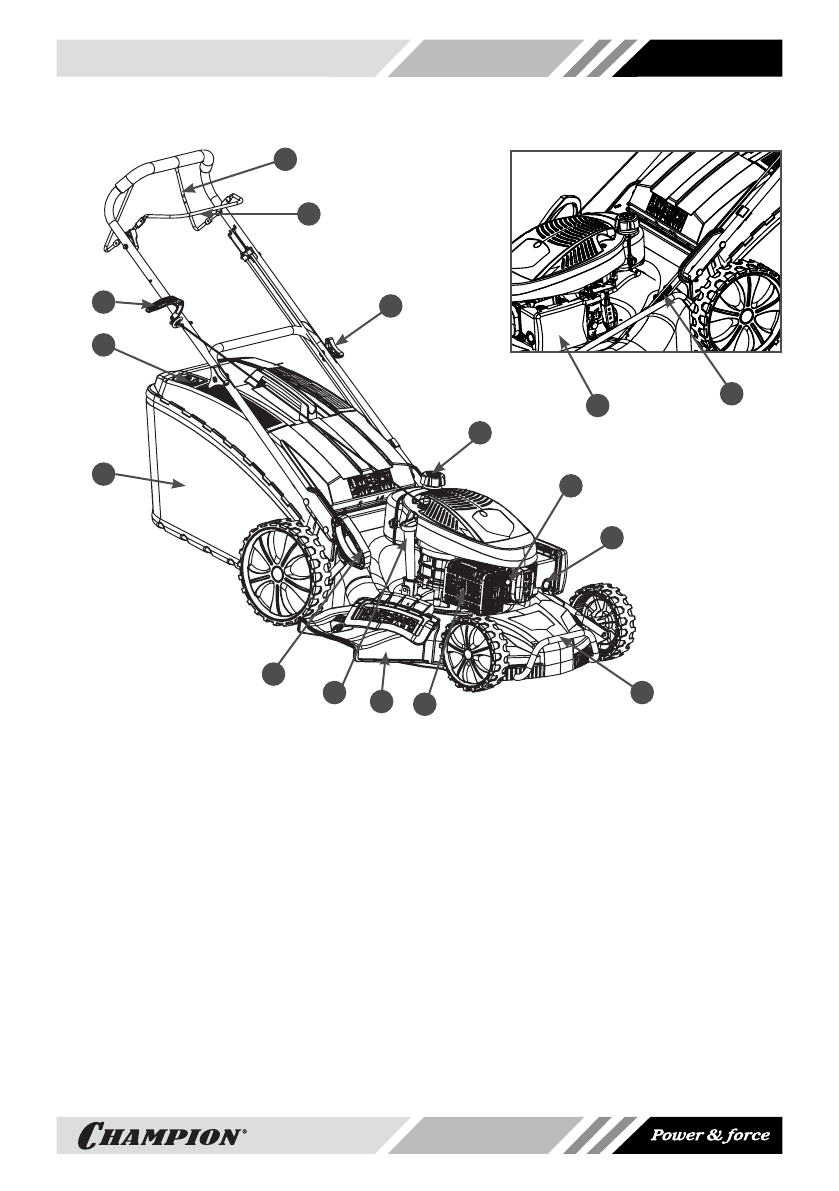

Рис. 2 Основные узлы и органы управления газонокосилки LM4840, LM5345
1. Рычаг привода хода
2. Гайка крепления рукояток
3. Штуцер для подключения воды
4. Ручной топливный насос
5. Воздушный фильтр
6. Свеча зажигания
7. Передний бампер
8. Глушитель
9. Маслозаливная горловина
10. Рычаг регулировки
высоты кошения
11. Ручка стартера
12. Крышка топливного бака
13. Травосборник
14. Крышка травосборника
15. Рычаг остановки двигателя
16. Желоб бокового выброса
(LM5345)
Принцип работы несамоходной газоно
-
косилки заключается в следующем. При
запуске двигателя (рычаг остановки дви
-
гателя нажат) коленчатый вал начинает
вращаться, вместе с ним начинает вра
-
щаться нож, закрепленный на валу с по
-
мощью адаптера.
13
3
1
5
4
6
8
10
9
11
7
2
12
15
14
16
