13
ПРИНЦИП РАБОТЫ ГАЗОНОКОСИЛКИ
При нажатии на рычаг привода хода
включается редуктор, и крутящий момент
от коленчатого вала двигателя через ре
-
мень привода и редуктор передается на
задние колеса газонокосилки.

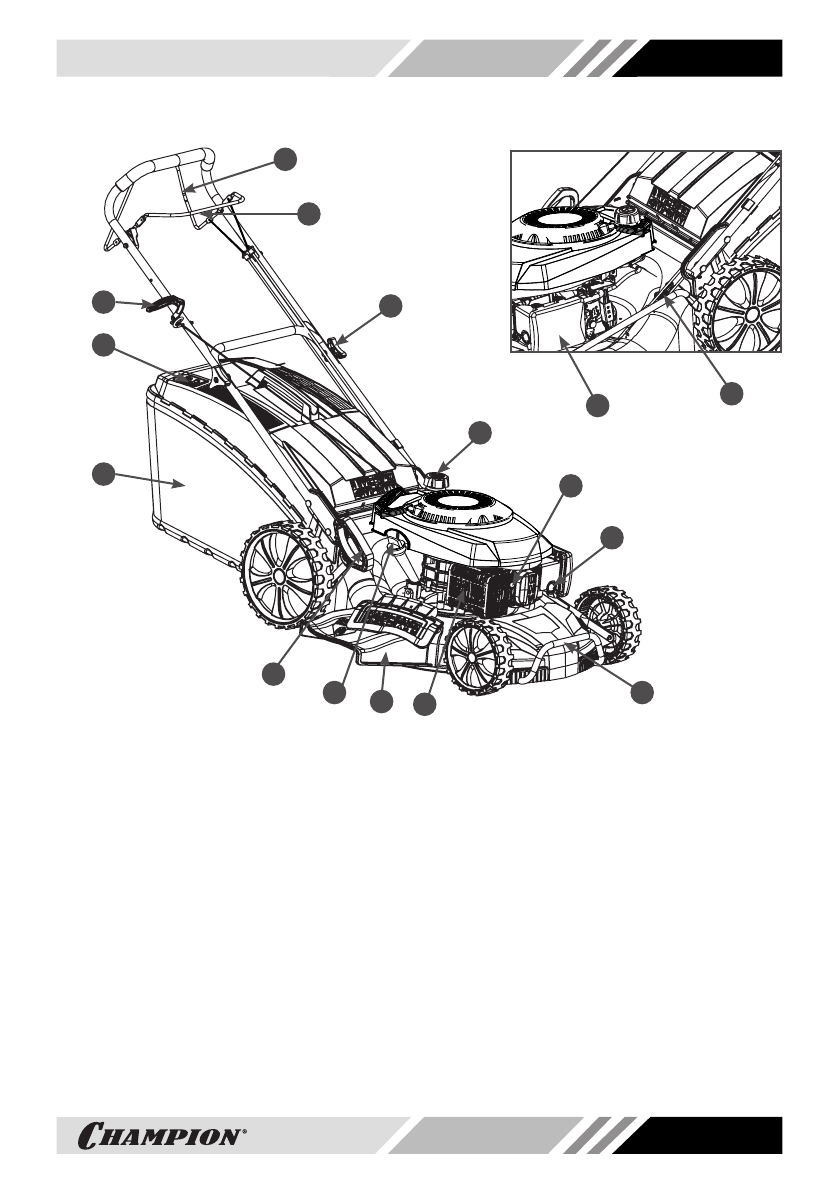

Рис. 2 Основные узлы и органы управления газонокосилки LM4840, LM5345
1. Рычаг привода хода
2. Гайка крепления рукояток
3. Штуцер для подключения воды
4. Ручной топливный насос
5. Воздушный фильтр
6. Свеча зажигания
7. Передний бампер
8. Глушитель
9. Маслозаливная горловина
10. Рычаг регулировки
высоты
скашивания
11. Ручка стартера
12. Крышка топливного бака
13. Травосборник
14. Крышка травосборника
15. Рычаг остановки двигателя
16. Желоб бокового выброса
(LM5345)
Принцип работы газонокосилки заклю
-
чается в следующем. При запуске двига
-
теля (рычаг остановки двигателя нажат)
коленчатый вал начинает вращаться,
месте с ним начинает вращаться нож,
закрепленный на валу с помощью адап
-
тера.
13
3
1
5
4
6
8
10
9
11
7
2
12
15
14
16
