10
7.ОСНОВНЫЕ УЗЛЫ И ОРГАНЫ
УПРАВЛЕНИЯ
Расположение основных узлов и органов управления показано на Рис.1.

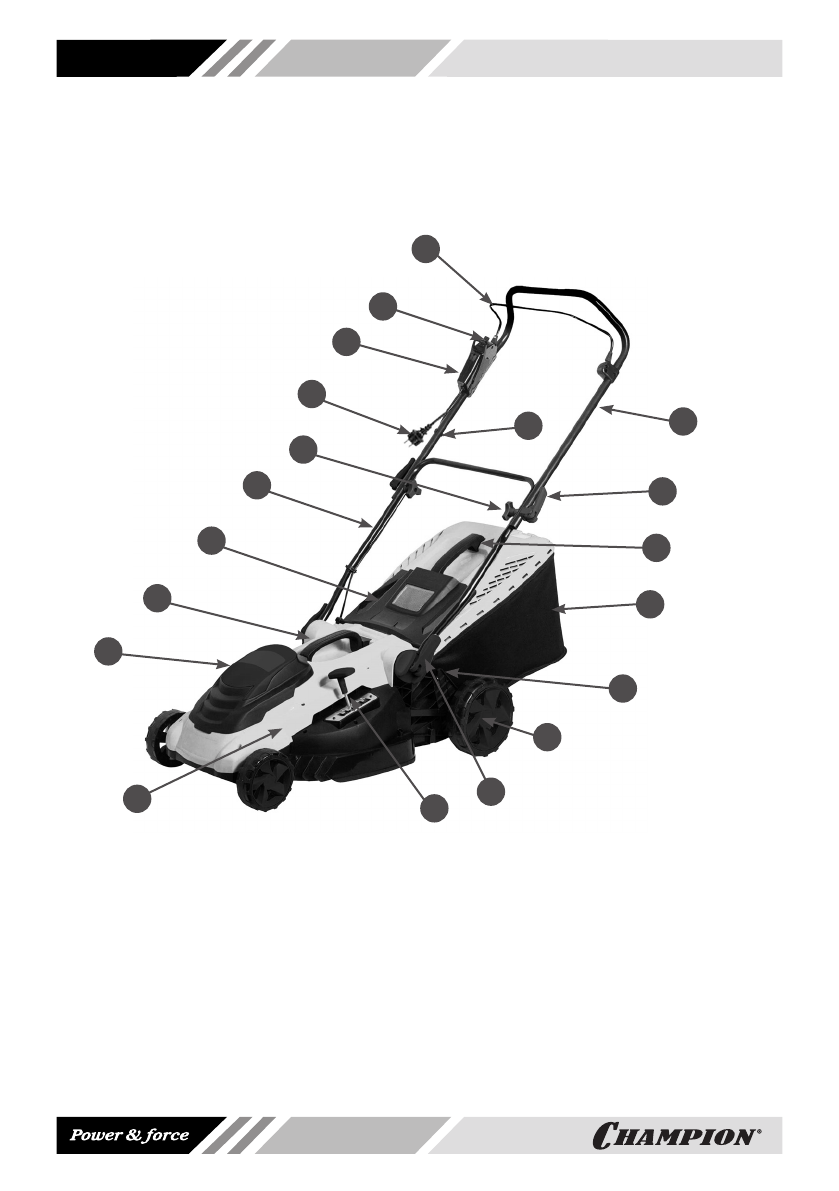

Рис. 1 Основные узлы и органы управления газонокосилки EM4118
1. Корпус выключателя
2. Рукоятка рабочая
3. Стойка рабочей рукоятки
4. Травосборник
5. Гайка крепления стойки рабочей рукоятки
6. Крышка деки задняя
7. Корпус электродвигателя
8. Корпус газонокосилки
9. Рычаг регулировки высоты скашивания
10. Колесо
11. Зажим кабеля включения
12. а - болт крепления с рычагом
b - гайка крепления с рычагом
13. Ручка травосборника
14. Рукоятка транспортировочная
15. Рычаг выключателя
16. Кнопка блокировки рычага выключателя
17. Вилка
16
1
15
2
5
12b
13
4
5
10
9
17
11
3
14
7
8
6
12a
