12

8. СБОРКА

СБОРКА ГАЗОНОКОСИЛКИ

1. Установка колес на оси

Установите колеса на оси (Рис. 3).
Вставьте  в  крепежное  отверстие  оси

шплинт  (рис.3В)  и  изогните  шплинт

для  надежной  фиксации  колеса  на  оси

(Рис.3С),  затем  установите  колпак  коле

-

са (Рис.3D).

А

B

C

D

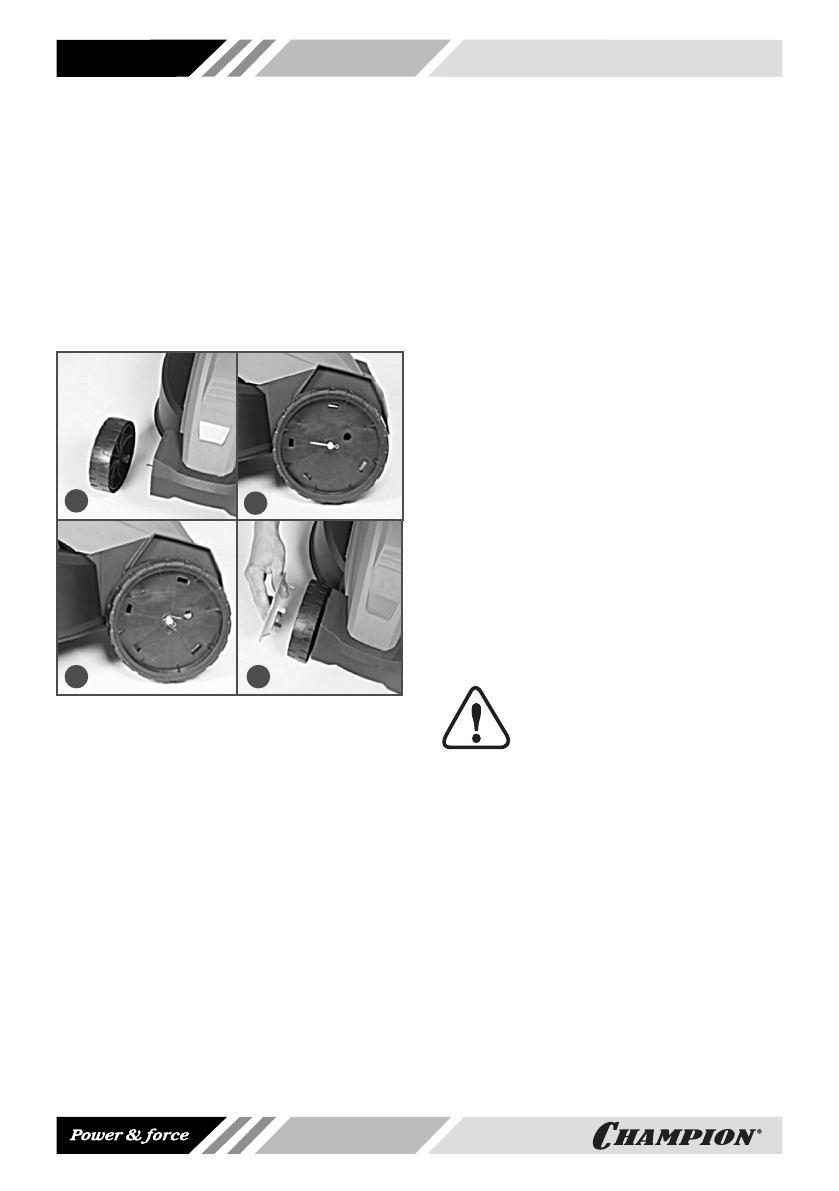

Рис. 3 Установка колес на оси

2. Сборка травосборника

Травосборник  состоит  из  двух  пласт

-

массовых  частей,  которые  необходимо

собрать, прежде чем прикреплять к газо

-

нокосилке.  Для  сборки  проделайте  сле

-

дующее:
—  выровняйте  обе  части  и  соедините

их;

—  совместите  все  защелки,  надавите  и

защелкните обе части.

3. Установка травосборника

на газонокосилку

Поднимите подпружиненный задний кла

-

пан и оденьте травосборник на выступы.

Теперь  задний  клапан  может  быть  опу

-

щен,  чтобы  закрепить  травосборник  в

рабочем  положении.  На  травосборнике

установлено  окошко  с  подвижной  крыш

-

кой,  которое  позволяет  контролировать

уровень заполнения травосборника.

4. Установка рукояток

Прикрепите  две  нижние  части  рукоятки

(Рис.2 (8)) к верхней рукоятке (Рис.2 (9)),

используя болты и шайбы, и зафиксируй

-

те гайкой крепления (Рис. 2 (13)).
Вставьте  нижнюю  часть  рукоятки  в  два

отверстия на корпусе газонокосилки. На

-

давите  и  задвиньте  рукоятку  до  упора  и

закрепите  с  помощью  шурупов  в  отвер

-

стиях (Рис.2 (3)).

5. Фиксация кабеля включения

Кабель  крепится  специальными  фикса

-

торами (Рис.2 (5)). Защелкните фиксатор

на  кабеле,  соединяющем  блок  выклю

-

чателя  и  двигатель.  Сдвиньте  фиксатор

к  нижней  рабочей  рукоятке  (Рис.2  (8)).

Защелкните  другие  фиксаторы  на  кабе

-

ле,  соединяющем  блок  выключателя  и

двигатель. Сдвиньте фиксатор к верхней

рабочей рукоятке (Рис.2 (9)).

ВНИМАНИЕ!

Кабель  должен  быть  подклю

-

чен к газонокосилке до подклю

-

чения питания!

РЕГУЛИРОВКА

ВЫСОТЫ СКАШИВАНИЯ

Регулировка  высоты  скашивания  произ

-

водится с помощью установки оси перед

-

них  и  задних  колес  в  одно  из  фиксируе

-

мых положений. Всего можно установить

3 различные высоты скашивания (Рис.4).
