ПРИНЦИП РАБОТЫ
ГАЗОНОКОСИЛКИ
Крутящий момент от шкива, установленно
-
го на якоре электродвигателя, передается
через ременную передачу на шкив ведомо
-
го вала с установленным на нем ножом.
Поток воздуха, создаваемый лопастями
ножа, поднимает траву и, после срезания
травы вращающимся ножом, выбрасывает
срезанную траву в травосборник (Рис. 2).
8.СБОРКА
Комплектность газонокосилки приведе
-
на в Таблице 1.
ТАБЛИЦА 1. Комплектность*
газонокосилки
Наименование
Кол-во
Газонокосилка
1 шт.
Руководство по эксплуатации
1 шт.
Травосборник
1 шт.
Ручка травосборника
1 шт.
Фиксатор эксцентриковый
2 шт.
Зажим кабеля
2 шт.
(*) Производитель оставляет за собой
право без предварительного уведомления
вносить изменения в комплектность
Газонокосилка поставляется в практически
собранном состоянии.
ВНИМАНИЕ!
Перед началом работ пере
-
оденьтесь в рабочую одежду,
оденьте защитные очки и пер
-
чатки.
Для сборки устройства необходимо выпол
-
нить следующее:
1. Извлечь из упаковки содержимое.
2. Собрать и установить рабочую рукоят
-
ку. Для этого:
•
Установите стойку рабочей рукоятки в
положение как показано на рис. 3А;
•
Закрепите стойку гайками крепления 1,
поворачивая их против часовой стрел
-
ки, и зажмите рычагом 2 (рис. 3В).
•
Установите рабочую рукоятку 1 напро
-
тив стойки рабочей рукоятки 2 так, что
-
бы совпали отверстия и соедините их
при помощи болтов и гаек 3 (рис.4А);
•
Закрутите гайки крепления 2 и зажми
-
те соединение рычагом (рис.4В)
•
Установите кабель включения и за
-
фиксируйте его зажимами крепления
(рис. 5).

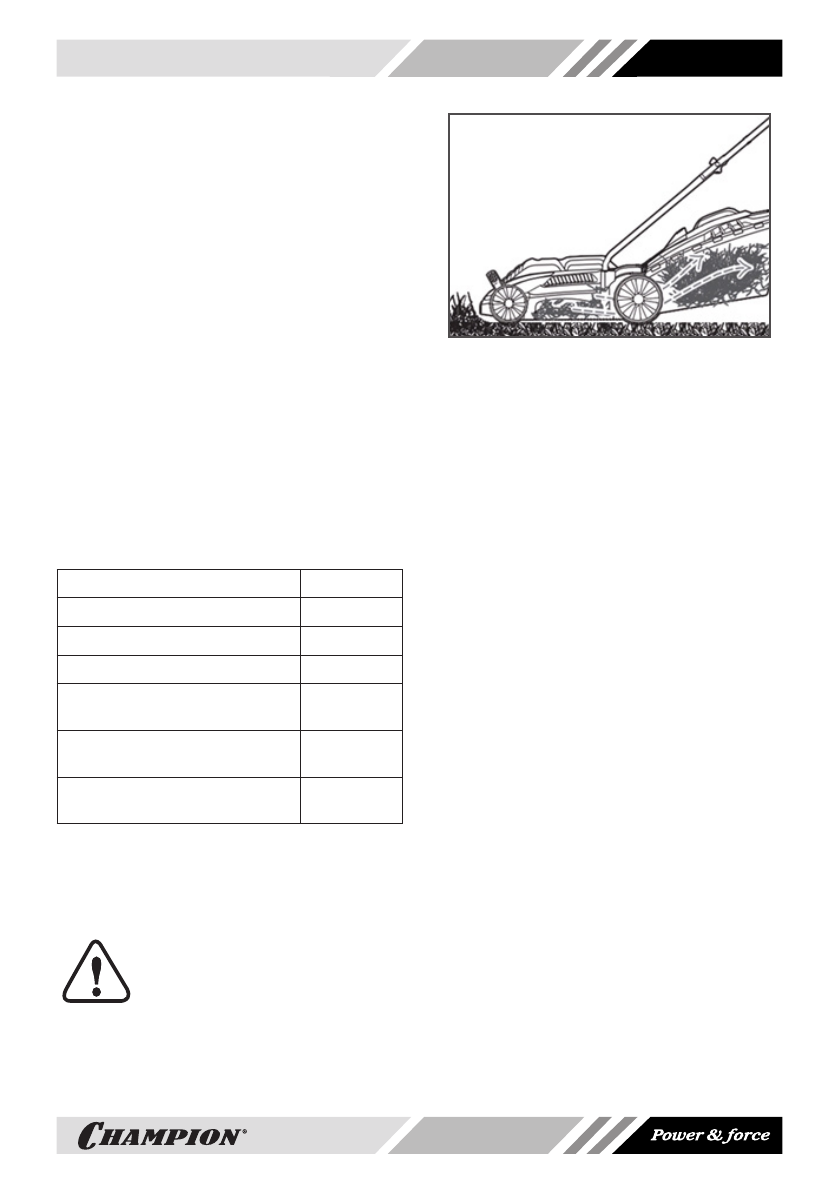

Рис. 2 Движение травы при скашивании
