11

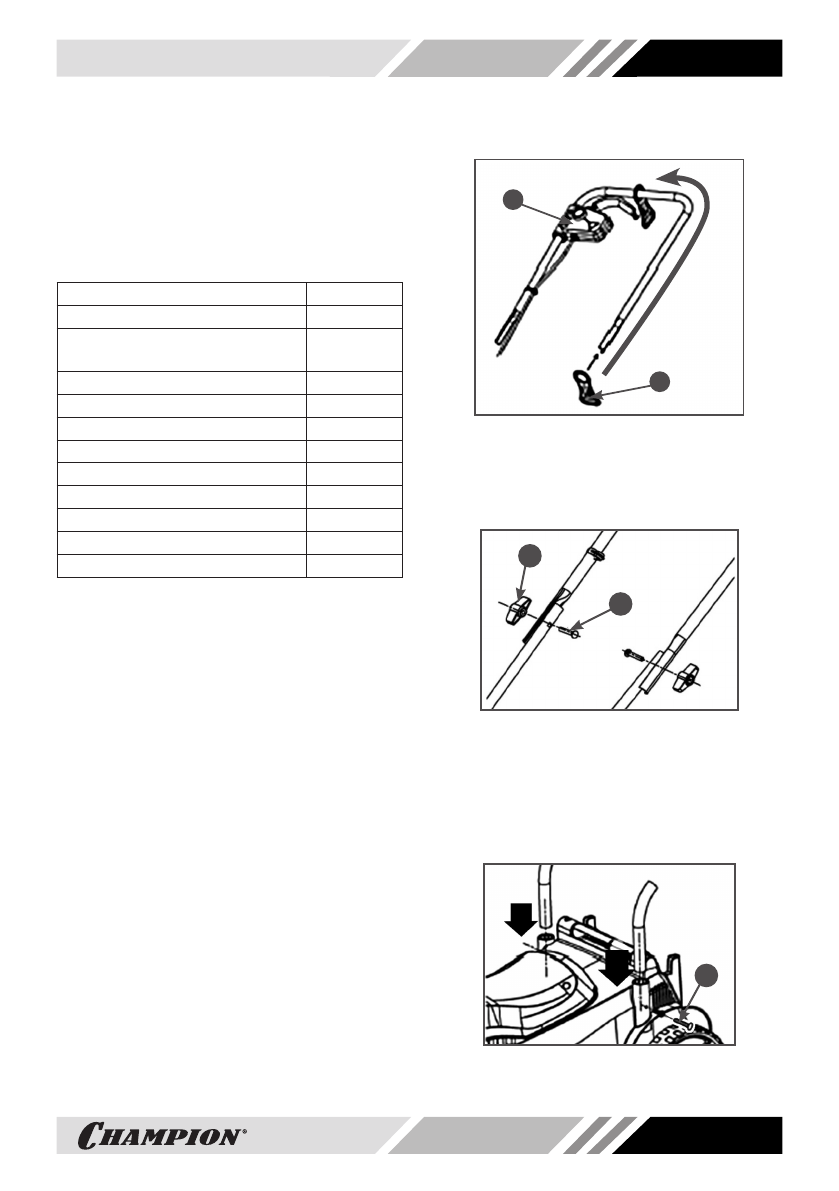

8. СБорКа
КоМПЛеКТноСТЬ
Комплектность газонокосилки приведена
в Таблице 1.
ТаБЛиЦа 1. Комплектность*
газонокосилки
наименование
Кол-во
Газонокосилка
1 шт.
Рукоятка рабочая верхняя
часть
1 шт.
Рукоятка рабочая нижняя часть
2 шт.
Руководство по эксплуатации
1 шт.
Ручка травосборника
1 шт.
Травосборник верхняя часть
1 шт.
Травосборник нижняя часть
1 шт.
Фиксатор кабеля включения
2 шт.
Болт и барашковая гайка
2 к-та
Кронштейн кабеля**
1 шт.
Шуруп
2 шт.
(*) Производитель оставляет за собой пра
-
во без предварительного уведомления
вносить изменения в комплектность
(**) Установлен на рукоятке рабочей верхней
части
Газонокосилка поставляется в практиче
-
ски собранном состоянии.
Для сборки устройства выполните следу
-
ющее:
1. Извлеките из упаковки содержимое.
Распакуйте все детали и положите их
на ровную устойчивую поверхность.
Удалите все упаковочные материалы.
Убедитесь, что содержимое упаковки
соответствует комплектности устрой
-
ства, а повреждения отсутствуют.
При обнаружении некомплектности
или повреждений обратитесь в тор
-
гующую организацию, где приобрели
устройство.
2. Установите блок выключателя A и
кронштейн B кабеля удлинителя на
верхнюю часть рабочей рукоятки как
показано на Рис. 2.
а
В
рис. 2 Установка кронштейна кабеля
3. Совместите верхнюю и нижнюю ча
-
сти рукоятки так, чтобы совпали от
-
верстия и соедините их при помощи
болтов 1 и барашковых гаек 2 (Рис. 3).
2
1
рис. 3 Соединение верхней и нижней части
рукоятки
1. Болт 2. Гайка барашковая
4. Установите нижнюю часть рабочей
рукоятки в специальные гнезда на
корпусе газонокосилки (Рис. 4) и за
-
крепите их шурупами 1.
1
рис. 4 Установка рабочей рукоятки
1. Шуруп
