11
ПРИНЦИП РАБОТЫ
ГАЗОНОКОСИЛКИ
Крутящий момент от шкива, установлен
-
ного на якоре электродвигателя, переда
-
ется через ременную передачу на шкив
ведомого вала с установленным на нем
ножом. Поток воздуха, создаваемый ло
-
пастями ножа, поднимает траву и, после
срезания травы вращающимся ножом,
выбрасывает срезанную траву в травос
-
борник (Рис. 2).
8.СБОРКА
Комплектность газонокосилки приведе
-
на в Таблице 1.
ТАБЛИЦА 1. Комплектность*
газонокосилки
Наименование
Модель
EM3313
Газонокосилка
1 шт.
Руководство по эксплуатации
1 шт.
Травосборник
1 шт.
Ручка травосборника
1 шт.
Болт, шайба, гайка крепления
2 к-та
Кронштейн кабеля
1 шт.
(*) Производитель оставляет за
собой право без предварительного
уведомления вносить изменения в
комплектность
Газонокосилка поставляется в практиче
-
ски собранном состоянии.
ВНИМАНИЕ!
Перед началом работ пере
-
оденьтесь в рабочую одежду,
оденьте защитные очки и пер
-
чатки.
Для сборки устройства необходимо вы
-
полнить следующее:
1. Извлечь из упаковки содержимое.
2. Собрать и установить рабочую руко
-
ятку. Для этого:
•
установите стойки нижней части ра
-
бочей рукоятки в гнезда на корпусе
газонокосилки, нажмите кнопку ре
-
гулировки высоты 1, чтобы можно
было вставить стойку, и убедитесь,
что обе стойки закреплены на одина
-
ковой высоте 2 (Рис. 3A);
•
оденьте на верхнюю часть рабочей
рукоятки кронштейн 1 (Рис. 3B);
•
установите верхнюю часть рабочей
рукоятки 2 напротив стоек так, чтобы
совпали отверстия и соедините их
при помощи болтов 3 и гаек 4 (Рис.
3B);
•
установите кабель включения и за
-
фиксируйте его зажимами крепле
-
ния (Рис. 3C).

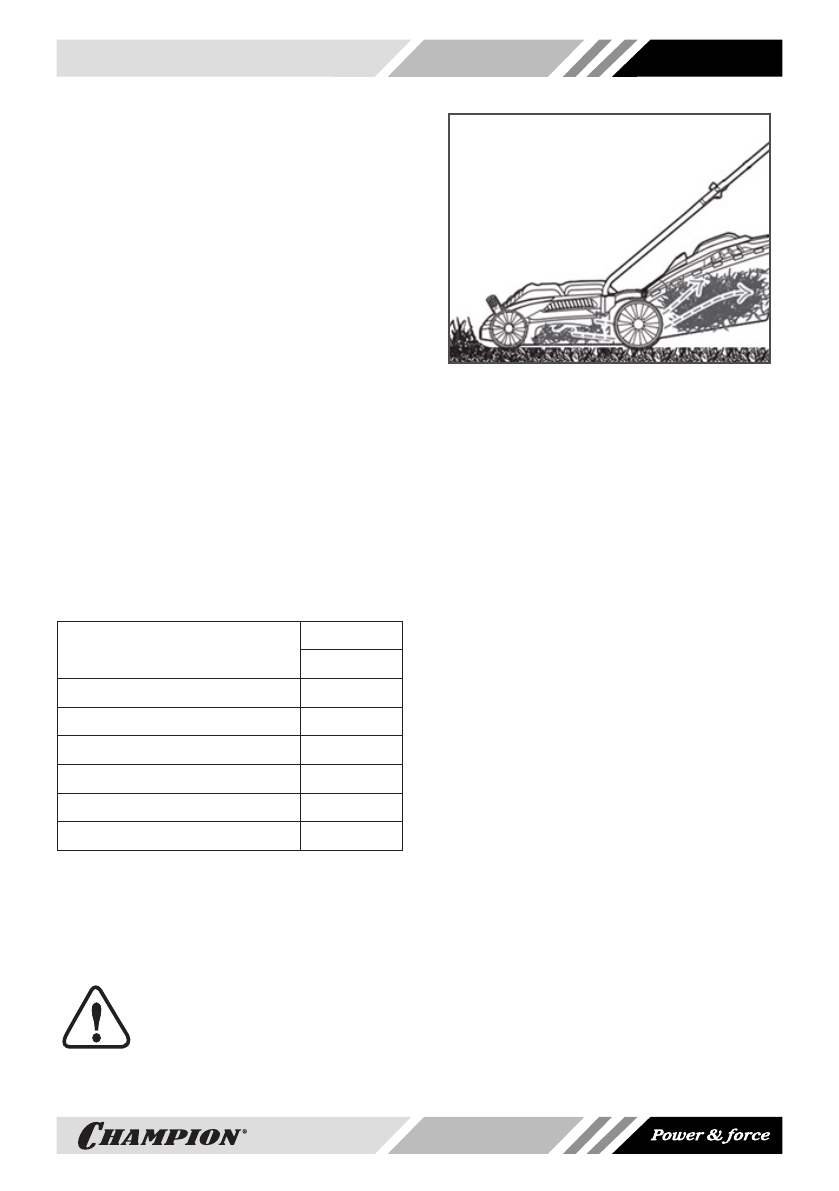

Рис. 2 Движение травы при скашивании
