7.ОСНОВНЫЕ УЗЛЫ И ОРГАНЫ
УПРАВЛЕНИЯ
Расположение основных узлов и органов управления показано на Рис.1.

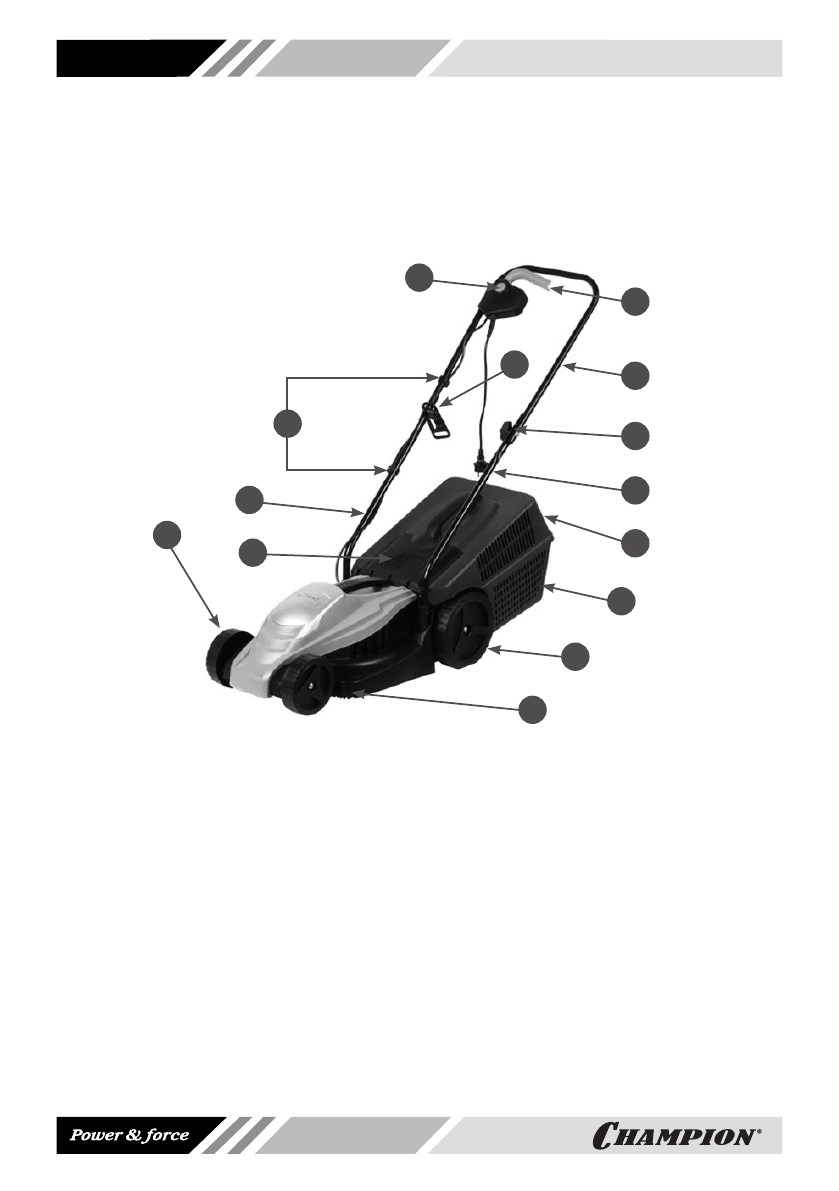

Рис. 1 Основные узлы и органы управления газонокосилки EM3110
1. Корпус (дека) газонокосилки
2. Заднее колесо
3. Травосборник (a-нижняя часть, b- верхняя
часть)
4. Вилка
5. Болт крепления рукоятки
6. Верхняя часть рабочей рукоятки
7. Выключатель
8. Кнопка блокировки
9. Зажимы кабеля включения
10. Кронштейн кабеля
11. Нижняя часть рабочей рукоятки
12. Задняя крышка деки
13. Переднее колесо
ПРИНЦИП РАБОТЫ ГАЗОНОКОСИЛКИ
Крутящий момент от вращающегося якоря электродвигателя передается через ремен
-
ную передачу на крыльчатку вала с установленным на нем ножом.
8
7
6
5
4
3b
3a
2
13
12
11
10
1
9
