11
7. ОСНОВНЫЕ УЗЛЫ И ОРГАНЫ
УПРАВЛЕНИЯ
Основные узлы и органы управления газонокосилкой показаны на Рис. 1.

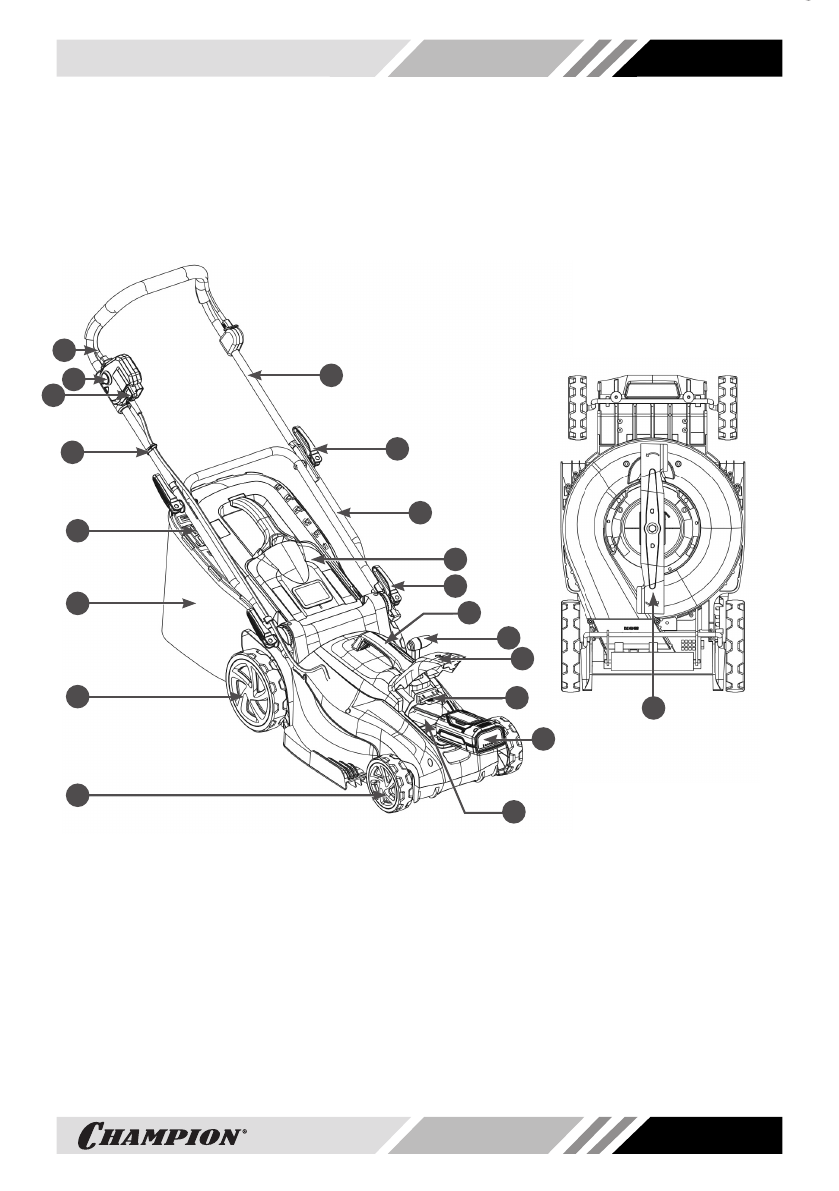

Рис. 1 Основные узлы и органы управления
1. Рычаг выключателя 2. Кнопка блокировки рычага выключателя 3. Зажим кабеля
4. Индикатор заполнения травосборника 5. Крышка аккумуляторного отсека
6. Аккумуляторный отсек 7,19. Фиксаторы крепления рабочей рукоятки 8. Ключ безопасности
9. Рукоятка рабочая, верхняя часть 10. Рукоятка рабочая, нижняя часть 11. Крышка деки задняя
12. Травосборник 13. Колесо заднее 14. Колесо переднее 15. Рычаг регулировки высоты кошения
16. Аккумулятор
4
17. Кнопка блокировки аккумулятора 18. Ручка транспортировочная 20. Нож
ПРИНЦИП РАБОТЫ
Крутящий момент от вращающегося якоря электродвигателя передается ножу.
7
1
2
8
3
9
7
10
11
19
18
15
5
17
6
16
20
4
12
13
14
4
– Аккумулятор и зарядное устройство в комплект поставки не входит.
