10

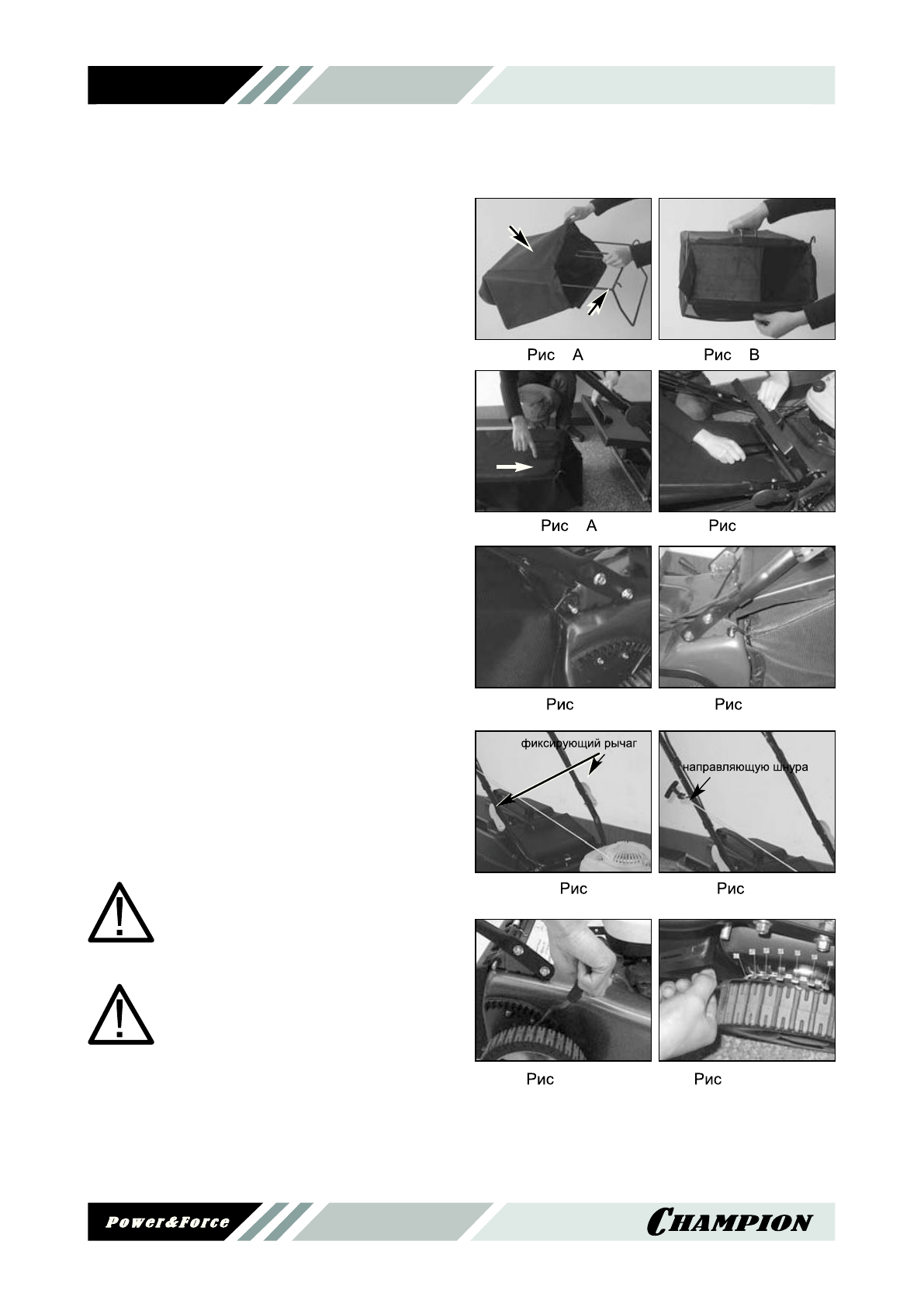

СБОРКА

СБОРКА МЕШКА ТРАВОСБОРНИКА

Наденьте мешок травосборника (А) на метал-

лическую  раму  (В)  и  расположите  отверстие

мешка по контуру рамки (Рис. 1А и Рис. 1В).

УСТАНОВКА И СНЯТИЕ МЕШКА

ТРАВОСБОРНИКА

1.  Установка:  поднимите  откидную  крышку

(А),  прижмите  ручку  (B)  и  установите  ме-

шок отверстием к (С) задней части косил-

ки (Рис. 2А, рис. 2В, рис. 2С, рис. 2D).

2.  Снятие: прижмите ручку, поднимите откид-

ную крышку, снимите улавливатель.

СКЛАДЫВАНИЕ РУЧКИ

1.  Для складывания ручки поднимите фикси-

рующий рычаг (Locking Lever, Рис.3).

2.  Нажмите на фиксирующий рычаг до запи-

рания  для  закрепления  ручки  в  рабочем

положении.

3.  Регулируйте  натяжение  вращением  сто-

порной  гайки  при  помощи  подходящего

ключа.

РУЧКА СТАРТЕРА

Поместите  ручку  стартера  двигателя  на  на-

правляющую шнура (Rope Guide, Рис.4).

РУЧКА СТАРТЕРА

Поместите  ручку  стартера  двигателя  на  на-

правляющую шнура (Rope Guide, Рис.4).

. 1

. 1

A

B

. 2

. 2B

. 2C

. 2D

. 3

. 4

. 5A

. 5B

ПРЕДУПРЕЖДЕНИЕ:

все  4  колеса  должны  быть  отре

-

гулированы на одно и то же значе

-

ние номера позиции.

ПРЕДУПРЕЖДЕНИЕ:

установка  двух  колес  на  другую

высоту  приведет  к  неровно  под

-

стриженному газону.
