Ombra OMP11212 - Инструкция по эксплуатации

1

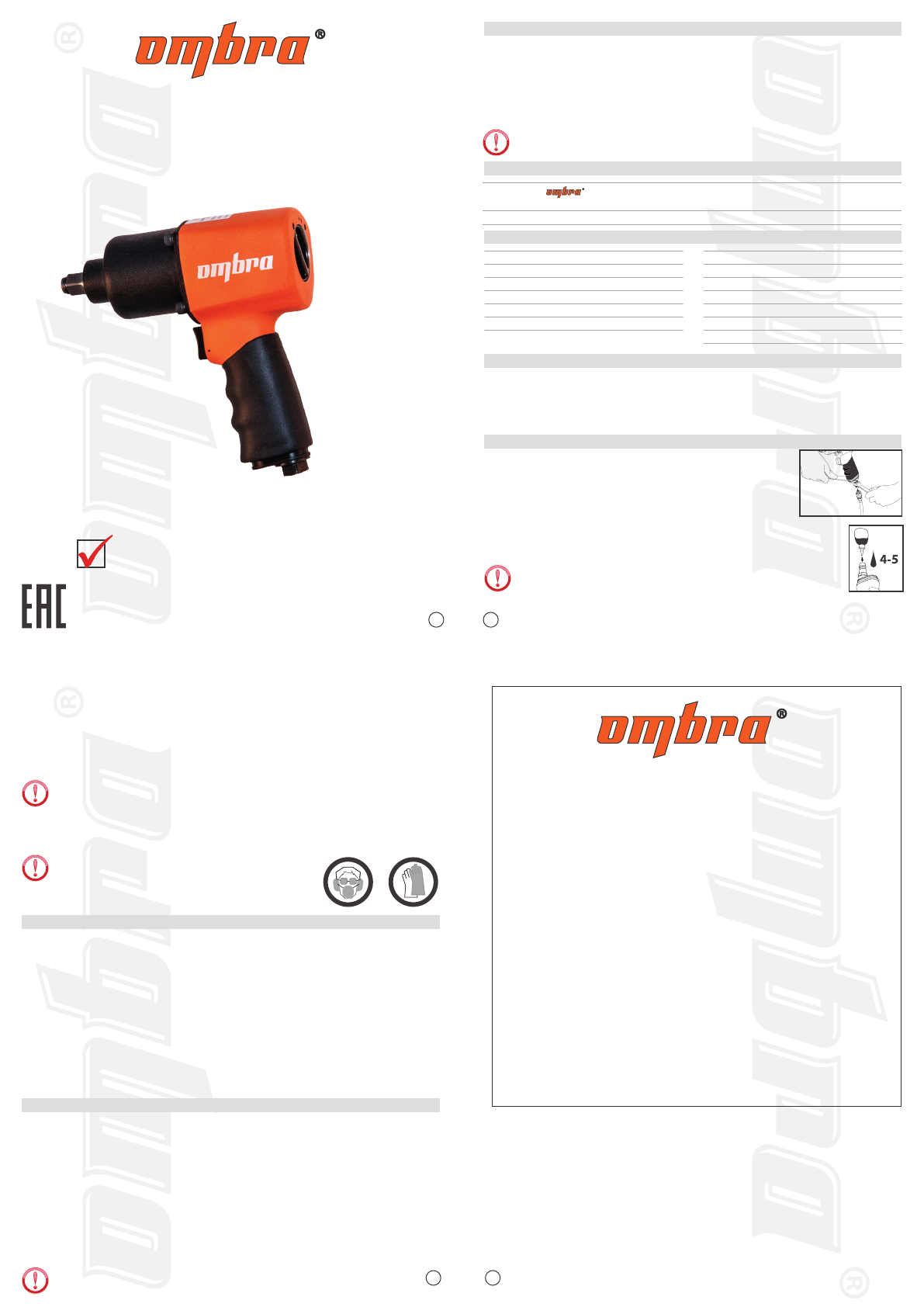

ПАСПОРТ

ГАЙКОВЕРТ УДАРНЫЙ ПНЕВМАТИЧЕСКИЙ

2

3

4

ГАРАНТИЙНЫЙ ТАЛОН

ГАЙКОВЕРТ УДАРНЫЙ ПНЕВМАТИЧЕСКИЙ

Артикул и наименование изделия__________________

Дата реализации____________________

Наименование торговой организации___________________________________

М.П.

Комплектация проверена, гарантийные условия понятны

Покупатель:_____________________________________

Продавец:_______________________________________

Производитель: SUNMATCH INDUSTRIAL CO., LTD

296-1, CHUNG SHAN ROAD, CHUPEI, HSINCHU, 302 TAIWAN

САНМЭТЧ ИНДАСТРИАЛ Ко., Лтд

296-1, ЧУНГ ШАН РОАД, ЧУПЭЙ, ХСИНЧУ, 302 ТАЙВАНЬ

Импортер: ООО «ИНСТРУМ», 129344, г. Москва,

 ул. Енисейская, д.2, стр.2, оф.12А, тел: +7(499)705-99-78

OMP11212 Гайковерт пневматический ударный 1/2"DR,

7000 об/мин., 1200 Нм

1.

Общие сведения и назначение

Пневмомеханические гайковерты OMBRA

®

  применяются для проведения слесарно-

монтажных работ и работ, связанных с обслуживанием резьбовых соединений в мас-

терских, цехах и производственных помещениях, имеющих источник сжатого воздуха

или компрессор, необходимой мощности и  производительности с давлением не ниже

6 кг/см²., в температурном диапазоне от -20°С до +50°С, персоналом, имеющим

соответствующую квалификацию,  знакомым с правилами техники безопасности,

условиями эксплуатации и навыками работы с пневмомеханическим инструментом.

Для нормальной работы гайковертов OMBRA

®

, воздушная магистраль должна быть снабжена

осушителем воздуха, фильтром-влагоотделителем и лубрикатором.

2.

Спецификация

55372

Код

№

Наименование

OMP11212

Гайковерт пневматический ударный 1/2"DR, 1200 Нм

....

4.

Комплектация

4.1

Гайковерт ударный........................................................................................1 шт.

4.2

Штуцер быстросъемного соединения 1/4’’DR.............................................1 шт.

4.3

Краткая инструкция на русском языке.........................................................1 шт.

4.4

Гарантийный талон .......................................................................................1 шт.

5.

Инструкция по эксплуатации

Перед началом работы необходимо прикрутить штуцер для

последующего присоединения к пневмомагистрали и произ-

вести смазку изделия, для этого нанесите 4-5 капель во

внутрь изделия через  штуцер подачи воздуха. Продуйте

соединительный шланг сильным напором воздуха для уда-

ления конденсата, подсоедините инструмент к  воздушному

шлангу, установите давление в магистрали на входе не более 6,3

атм. (кгс/см²) при включенном инструменте. При работе с шлангом, длин-

ной более 8 м., давление в магистрали можно увеличить.

Используйте только инструмент, предназначенный дnя работы с ударными

нагрузками.

Установите на привод выбранную  оснастку. Установите нужное направление вращения

с помощью переключателя направления вращения, расположенного в задней части кор-

пуса инструмента. Отрегулируйте нужное значение момента при правом вращении пово-

ротом переключателя в долях от максимального значения. Левое вращение установлено

на максимальное значение  и  дополнительных регулировок не имеет. Пусковая кнопка

позволяет включать и выключать инструмент и не имеет фиксированного включенного

положения.

При работе обязательно использовать средства защиты органов

зрения и слуха. В случае работы с корродированным крепежом

рекомендуется использование защиты органов дыхания, а для

снижения воздействия вибрации на руки- перчатки с виброгасящим

эффектом.

По окончании работы, перекрыть давление в магистрали, снять оснастку, отсоединить

инструмент от шланга, очистить инструмент от загрязнений, произвести смазку частей

инструмента через штуцер подачи воздуха.

Перекnючатеnь направления вращения разрешается приводить в движение топько

в выключенном положении.

6.

Транспортировка и хранение

Транспортировка может осуществляться всеми видами закрытого транспорта в соответ-

ствии с правилами перевозок, действующими для каждого вида транспорта.

Во время транспортирования и погрузочно-разгрузочных работ упаковка с инструментом

не должна подвергаться резким ударам и воздействию атмосферных осадков. Размеще-

ние и крепление транспортной тары с упакованным аппаратом в транспортных средствах

должны обеспечивать устойчивое положение и отсутствие возможности ее перемещения

во время движения.

Храните инструмент в сухом, хорошо проветриваемом помещении. Для длительного

хранения инструмента необходимо провести его консервацию: смазать тонким слоем

масла корпус, упаковать в штатную коробку.

Хранение необходимо осуществлять при температуре окружающей среды от 0 до +40 °С

и относительной влажности воздуха не более 80 % в месте, недоступном для детей.

Срок хранения не ограничен.

7.

Гарантийные обязательства

Производитель гарантирует бесперебойную работу изделия в течение 12 месяцев с начала

эксплуатации при условии соблюдения пользователем правил применения, обслуживания

и хранения,  применяемым  к  изделиям подобного типа. Гарантия  распространяется на

материалы изделия и соблюдение технологии при его производстве. Претензии по гаран-

тии  на инструмент, утративший свои функции в гарантийный период, принимаются к рас-

смотрению в соответствии с законом «О защите прав потребителя». Несоблюдение правил

эксплуатации, применения и хранения, выявленное гарантийными службами производи-

теля являются причиной отказа в  бесплатном ремонте или замене изделия, равно как и

наличие механических повреждений, признаков самостоятельного ремонта или изменения

конструкции изделия дает право сервисной службе производителя на отказ от гарантийного

обслуживания.  Части изделия, имеющие естественный ограниченный срок службы, зави-

сящий от интенсивности эксплуатации изделия, замене по гарантии не подлежат.

Ремонт и гарантийное обслуживание изделия производится только в сертифицированных

сервисных центрах OMBRA

®

.

3.

Технические характеристики

Присоединительный квадрат, дюйм
Частота свободного вращения, об/мин.
Крутящий момент, max, Нм

1/2

7000
1200

Крутящий момент, рабочий, Нм

960

Давление в магистрали, max, атм.

6.3

Расход воздуха, средний, л.

124

Штуцер подключения, дюйм

1/4

Габаритные размеры (ДхВхШ), мм

185х190х72

Вес, кг

2.7

Механизм привода

Двойной молот

Направление выхлопа

Вниз

Уровень шума, max, dB

80

Уровень вибрации, max, м/с

2

0,8
