5

FUNCTIONAL DESCRIPTION

CAUTION:

•

Always be sure that the tool is switched off and the
battery cartridge is removed before adjusting or
checking function on the tool.

Installing or removing battery cartridge

Fig.1

•

Always switch off the tool before installing or
removing of the battery cartridge.

•

To remove the battery cartridge, withdraw it from
the tool while pressing the buttons on both sides of
the cartridge.

•

To install the battery cartridge, hold it so that the
battery cartridge front shape fits to that of the
battery installment opening and slip it into place.
Always insert it all the way until it locks in place with
a little click. If not, it may accidentally fall out of the
tool, causing injury to you or someone around you.

•

Do not use force when installing the battery
cartridge. If the cartridge does not slide in easily, it
is not being inserted correctly.

Switch action

Fig.2

CAUTION:

•

Before inserting the battery cartridge into the tool,
always check to see that the switch trigger actuates
properly and returns to the "OFF" position when
released.

To start the tool, simply pull the switch trigger. Tool speed
is increased by increasing pressure on the switch trigger.
Release the switch trigger to stop.

Turning on the front lamp

Fig.3

CAUTION:

•

Do not look in the light or see the source of light
directly.

Pull the switch trigger to turn on the light. The lamp keeps
on lighting while the switch trigger is being pulled.

NOTE:

•

Use a dry cloth to wipe the dirt off the lens of lamp.
Be careful not to scratch the lens of lamp, or it may
lower the illumination.

Reversing switch action

Fig.4

This tool has a reversing switch to change the direction of
rotation. Depress the reversing switch lever from the A
side for clockwise rotation or from the B side for
counterclockwise rotation.
When the reversing switch lever is in the neutral position,
the switch trigger cannot be pulled.

CAUTION:

•

Always check the direction of rotation before
operation.

•

Use the reversing switch only after the tool comes
to a complete stop. Changing the direction of
rotation before the tool stops may damage the tool.

•

When not operating the tool, always set the
reversing switch lever to the neutral position.

ASSEMBLY

CAUTION:

•

Always be sure that the tool is switched off and the
battery cartridge is removed before carrying out
any work on the tool.

Selecting correct socket

Always use the correct size socket for bolts and nuts. An
incorrect size socket will result in inaccurate and
inconsistent fastening torque and/or damage to the bolt
or nut.

Installing or removing socket

Fig.5

To install the socket, push it onto the anvil of the tool until
it locks into place.
To remove the socket, simply pull it off.

OPERATION

Fig.6

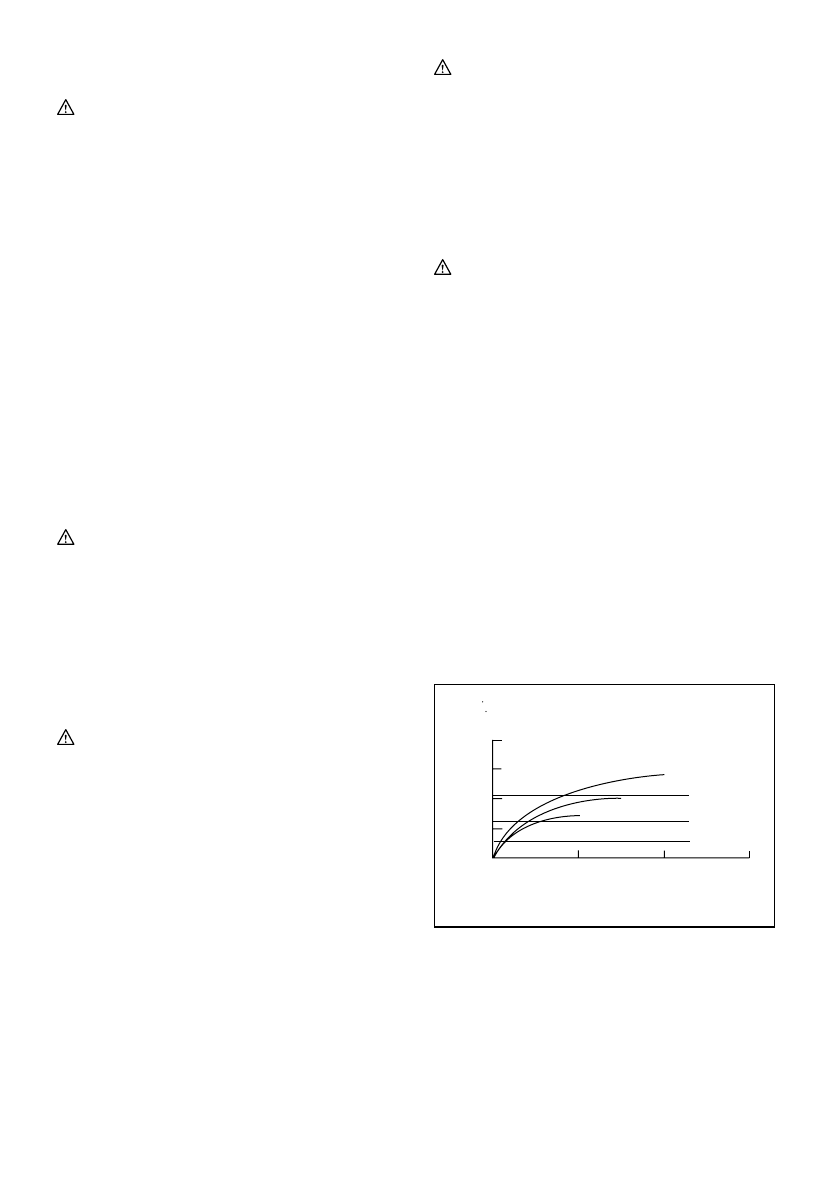

The proper fastening torque may differ depending upon
the kind or size of the bolt, the material of the workpiece
to be fastened, etc. The relation between fastening
torque and fastening time is shown in the figures.

80

60

40

20

0

1.0

2.0

3.0

Fastening torque

M8

M10

Fastening time (S)

Proper fastening torque

(408)

(204)

N m

(kgf cm)

(816)

(612)

Standard bolt

M12

M12

M10

M8

011826
