4

SAVE THESE INSTRUCTIONS.

WARNING:

MISUSE or failure to follow the safety rules stated in
this instruction manual may cause serious personal
injury.

FUNCTIONAL DESCRIPTION

CAUTION:

•

Always be sure that the tool is switched off and
unplugged before adjusting or checking function on
the tool.

Switch action

Fig.1

CAUTION:

•

Before plugging in the tool, always check to see
that the switch trigger actuates properly and
returns to the "OFF" position when released.

•

Change the direction of rotation only when the tool
comes to a complete stop. Changing it before the
tool stops may damage the tool.

The switch is reversible, providing either clockwise or
counterclockwise rotation. To start the tool, simply pull
the lower part (A) of the switch trigger for clockwise or
the upper part (B) for counterclockwise. Release the
switch trigger to stop.

ASSEMBLY

CAUTION:

•

Always be sure that the tool is switched off and
unplugged before carrying out any work on the
tool.

Installing side grip (auxiliary handle)

Fig.2

Fit the side grip into the groove on the hammer case and
fasten securely.
The grooves for the side grip installation are located in
two positions. Install it at the proper position according to
your work.

Selecting correct socket

Always use the correct size socket for bolts and nuts. An
incorrect size socket will result in inaccurate and
inconsistent fastening torque and/or damage to the bolt
or nut.

Installing or removing socket

CAUTION:

•

Always be sure that the tool is switched off and
unplugged before installing or removing the socket.

Fig.3



For socket without O-ring and pin

To install the socket, push it onto the anvil of the tool until
it locks into place.
To remove the socket, simply pull it off.

For socket with O-ring and pin

Move the O-ring out of the groove in the socket and
remove the pin from the socket. Fit the socket onto the
anvil of the tool so that the hole in the socket is aligned
with the hole in the anvil. Insert the pin through the hole
in the socket and anvil. Then return the O-ring to the
original position in the socket groove to retain the pin. To
remove the socket, follow the installation procedures in
reverse.

Fig.4

OPERATION

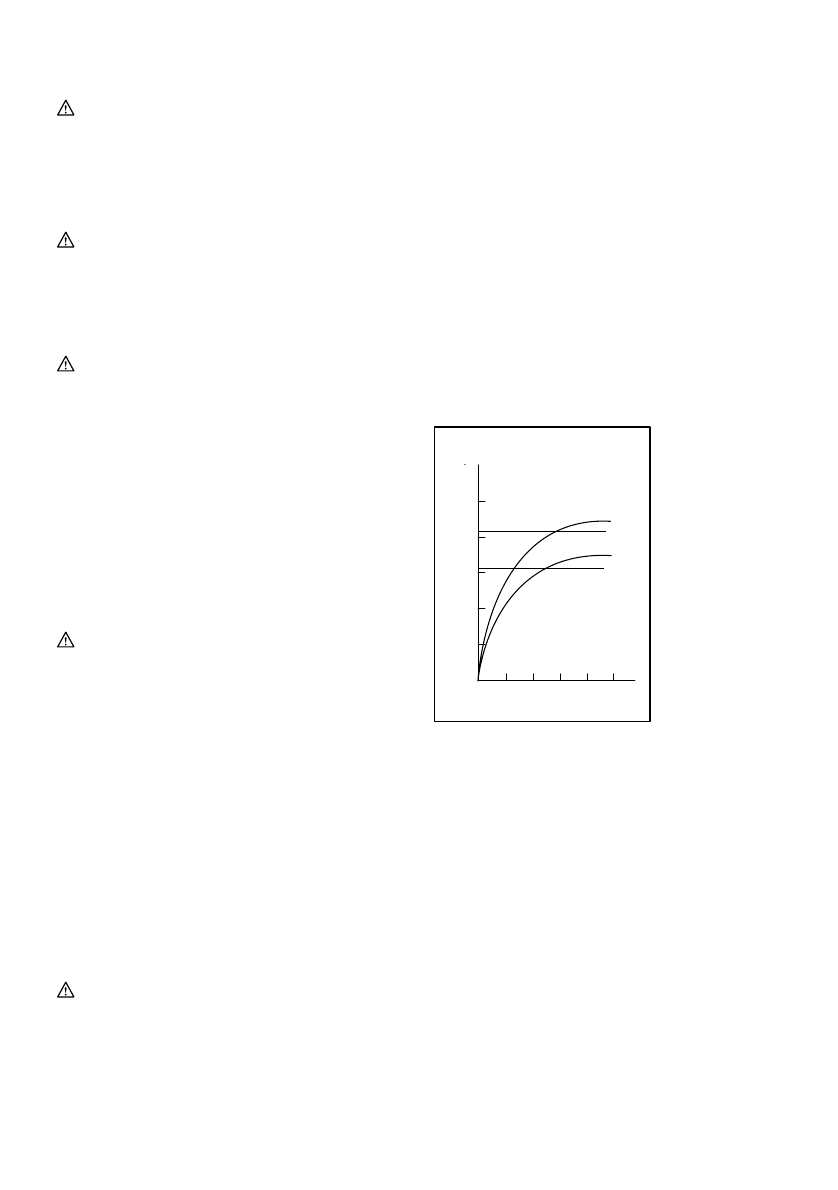

The proper fastening torque may differ depending upon
the kind or size of the bolt, the material of the workpiece
to be fastened, etc. The relation between fastening
torque and fastening time is shown in the figure.

N m

Fastening torque

Fastening time (S)

M24

M22

High tensile bolt

M24

M22

200

400

600

800

1000

0

1

2

3

4

5

006018


Hold the tool firmly and place the socket over the bolt or
nut. Turn the tool on and fasten for the proper fastening
time.

NOTE:

•

Hold the tool pointed straight at the bolt or nut.

•

Excessive fastening torque may damage the
bolt/nut or socket. Before starting your job, always
perform a test operation to determine the proper
fastening time for your bolt or nut.

The fastening torque is affected by a wide variety of
factors including the following. After fastening, always
check the torque with a torque wrench.

1. Voltage

Voltage drop will cause a reduction in the
fastening torque.

2. Socket

•

Failure to use the correct size socket will
cause a reduction in the fastening torque.
