16 SVENSKA

Procedur 2

Förutom

procedur 1

 ovan, ska bitsfästet föras in i

hylsan med dess spetsiga del vänd in mot hylsan.

►

Fig.13:

1.

 Skruvbits

2.

 Bitsfäste

3.

 Hylsa

Ta ut bitset genom att dra hylsan i pilens riktning och

dra ut skruvbitset.

OBS:

 Om skruvbitset inte är isatt djupt nog i hylsan

kommer inte hylsan att gå tillbaka till sitt ursprungliga

läge och skruvbitset fästs inte. Försök då att sätta i

bitset på nytt enligt instruktionerna ovan.

OBS:

 Om det är svårt att sätta i bitsetet kan du först

trycka ner hylsan och sedan sätta i bitsetet så lång

det går.

OBS:

 Efter att skruvbitset är isatt kontrollerar du att

det är ordentligt fastskruvat. Om det åker ut ska du

inte använda det.

Monteringskrok

►

Fig.14:

1.

 Spår

2.

 Krok

3.

 Skruv

Haken kan användas när du vill hänga upp verktyget

temporärt. Den kan monteras på båda sidorna av

maskinen. För att montera kroken sätter du i den i ett

spår i maskinhuset på endera sida och drar fast den

med en skruv. Ta bort kroken genom att skruva loss

skruven.

ANVÄNDNING

►

Fig.15

Det korrekta åtdragningsmomentet för det som ska

fästas kan variera beroende på skruvens/bultens typ

eller storlek, arbetsstyckets material m.m. Sambandet

mellan åtdragningsmomentet och åtdragningstiden

visas i figurerna.

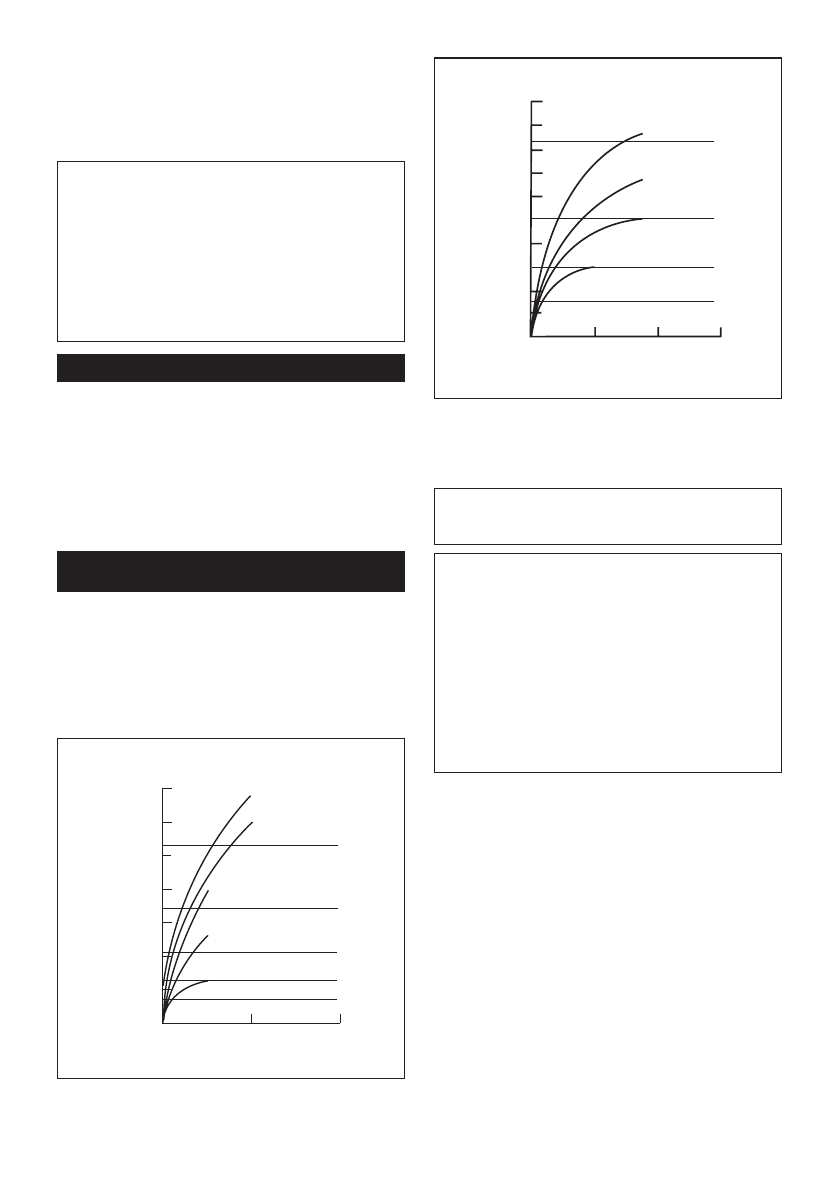

Korrekt åtdragningsmoment för standardbult

N•

m

(kgf•cm)

M14

M12

M10

M8

M16

M14

M12
M10
M8

M16

140

(1428)

(1224)

(1020)

(816)

(612)

(408)

(204)

120

100

80

60

40

20

0

1

2

1

2

1.

 Åtdragningstid (sekunder)

2.

 Åtdragningsmoment

Korrekt åtdragningsmoment för höghållfasta bultar

2

1

M14

M12

M14

M12

M10

M8

M10

M8

200

180

160

140

120

100

80

60

40

20

0

1

2

3

(2040)

(1836)

(1632)

(1428)

(1224)

(1020)

(816)

(612)

(408)

(204)

N•

m

(kgf•cm)

1.

 Åtdragningstid (sekunder)

2.

 Åtdragningsmoment

Håll i maskinen stadigt och placera spetsen på skruvbit-

set i skruvhuvudet. Tryck maskinen framåt så att bitset

inte halkar av skruven och starta maskinen.

OBSERVERA:

Om du använder ett reservbatteri

för att fortsätta med arbetet ska maskinen först

vila i minst 15 minuter.

OBS:

 Använd korrekt bits för det skruv-/bulthuvud

som du vill använda.

OBS:

 Justera försiktigt trycket på avtryckaren så

att skruven inte skadas när du fäster en M8 eller en

skruv av mindre storlek.

OBS:

 Håll maskinen så att den pekar rakt på skruven.

OBS:

 Om slagstyrkan är för stor dras skruven åt

under längre tid än vad som visas i figurerna. Skruven

eller spetsen på bitset kan överbelastas, skadas,

gängning bli förstörd osv. Innan du påbörjar ett arbete

ska du alltid göra ett test för att bestämma den kor-

rekta åtdragningstiden för skruven.

Åtdragningsmomentet påverkas av en mängd olika

faktorer, däribland: Kontrollera alltid åtdragningen med

en momentnyckel efter fastsättningen.
1.  När batterikassetten är nästan helt urladdad kommer

spänningen att falla och åtdragningsmomentet att minska.

2.

Skruvbits eller hylsbits

Åtdragningsmomentet försämras om inte rätt

storlek används på skruvbits eller hylsbits.

3. Bult

•

Även om momentkoefficienten och bultklas

-

sen är samma beror det korrekta åtdrag-

ningsmomentet på bultens diameter.

•

Även om bultarnas diameter är samma

kommer det korrekta åtdragningsmomentet

att skilja sig åt i enlighet med momentkoeffi

-

cienten, bultklassen och bultens längd.

4.

Momentet påverkas även av fästmaterialet eller

hur maskinen hålls.

5.

Ommaskinen används med låg hastighet minskar

åtdragningsmomentet.
