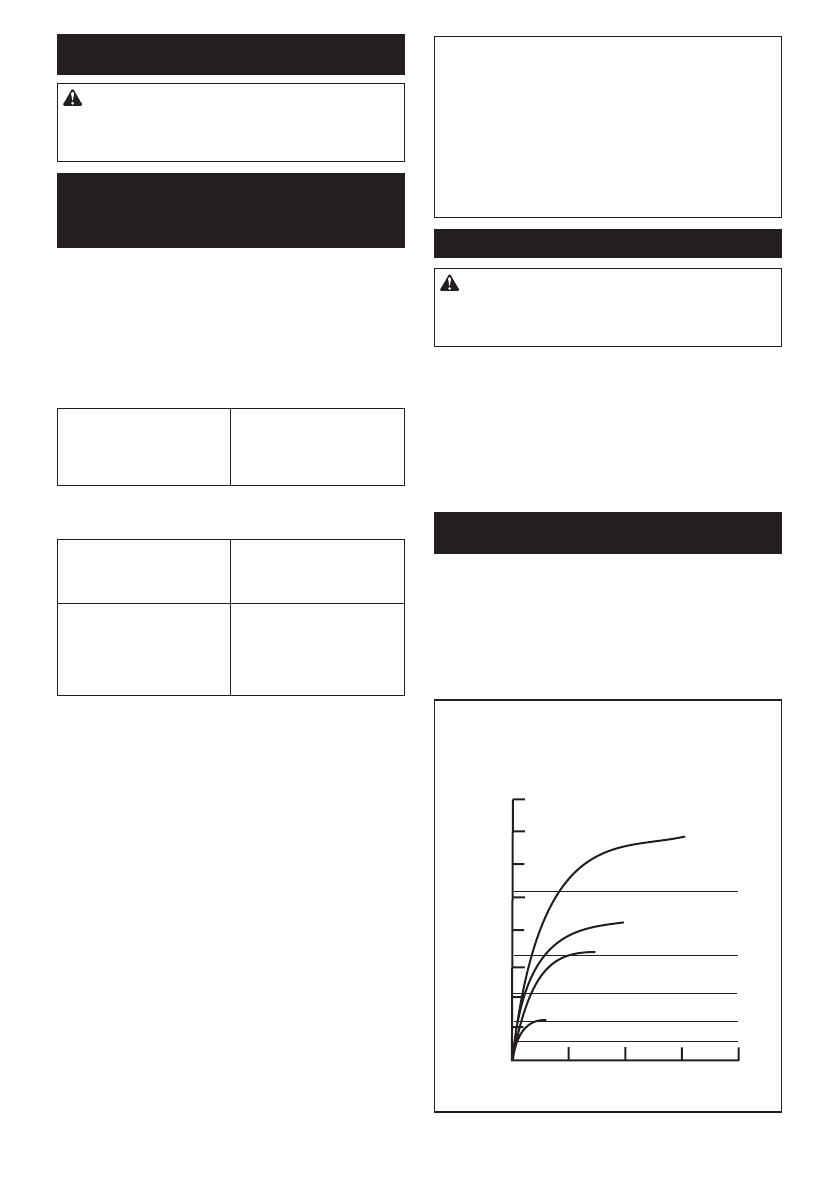

38
УКРАЇНСЬКА
ЗБОРКА
ОБЕРЕЖНО:
Обов’язково переконайтеся,
що прилад вимкнено, а касету з акумулятором
знято, перш ніж проводити будь-які роботи з
інструментом.
Встановлення та зняття
наконечника для викручування
або наконечника патронного типу
►
Рис.6
Використовуйте тільки наконечник для викручу
-
вання або наконечник патронного типу з глибиною
входження, показаною на рисунку. Заборонено вико
-
ристовувати інші наконечники для викручування або
наконечники патронного типу.
Для інструмента з неглибоким отвором для нако
-
нечника для викручування
A = 12 мм
B = 9 мм
Використовуйте лише нако
-
нечники для викручування
такого типу. Виконайте
процедуру 1. Примітка: нако
-
нечник не потрібен.
Для інструмента з глибоким отвором для нако
-
нечника для викручування
A = 17 мм
B = 14 мм
Для встановлення нако
-
нечників для викручування
цього типу виконайте про
-
цедуру 1.
A = 12 мм
B = 9 мм
Для встановлення нако
-
нечників для викручування
цього типу виконайте
процедуру 2. Примітка:
для встановлення потрібен
наконечник.
Дія 1
Для інструмента без муфти швидкого кріплення
►
Рис.7:
1.
Наконечник для викручування
2.
Муфта
Щоб встановити наконечник для викручування,
потягніть муфту в напрямку стрілки та вставте в неї
наконечник для викручування до упору.
Потім відпустіть муфту, щоб зафіксувати наконечник
для викручування.
Для інструмента з муфтою швидкого кріплення
Щоб установити наконечник для викручування,
вставте його в муфту до упору.
Дія 2
Додаткове приладдя
Додатково до
дії 1
: наконечник слід вставляти в
муфту таким чином, щоб його загострений кінець був
спрямований усередину.
►
Рис.8:
1.
Наконечник для викручування
2.
Наконечник
3.
Муфта
Щоб зняти наконечник для викручування, потягніть
муфту в напрямку стрілки, а потім витягніть наконеч
-
ник для викручування.
ПРИМІТКА:
Якщо наконечник для викручування встав
-
лено в муфту недостатньо глибоко, то муфта не повер
-
неться в початкове положення, а наконечник для викру
-
чування не буде зафіксовано. У такому разі спробуйте ще
раз вставити його згідно з наведеними вище інструкціями.
ПРИМІТКА:
Якщо наконечник для викручування вставити
важко, потягніть муфту та встановіть наконечник до упору.
ПРИМІТКА:
Після встановлення наконечника для
викручування переконайтеся, що його надійно зафіксо
-
вано. Якщо він виймається, не використовуйте його.
Встановлення гака
ОБЕРЕЖНО:
Під час установлення гачка
надійно зафіксуйте його гвинтом.
В іншому
випадку гачок може від’єднатися від інструмента,
що може призвести до травми.
►
Рис.9:
1.
Паз
2.
Гак
3.
Гвинт
Гак зручно використовувати для тимчасового підві
-
шування інструмента. Його можна встановлювати
на будь-якому боці інструмента. Щоб встановити
гак, вставте його в паз на корпусі інструмента з будь-
якого боку та закріпіть за допомогою гвинта. Щоб
зняти гак, відпустіть гвинт і витягніть його.
РОБОТА
►
Рис.10
Належний момент затягування залежить від типу та
розміру гвинта/болта, матеріалу деталі, яку потрібно
закріпити тощо. Співвідношення між моментом затя
-
гування та часом затягування показано на рисунках.
Належний момент затягування для стандартного
болта
2
1
N•m
(kgf•cm)
160
(1632)
140
(1428)
120
(1224)
100
(1020)
80
(816)
60
(612)
40
(408)
20
(204)
0
M14
M12
(M14)
(M16)
(M12)
(M10)
(M8)
M10
M8
2.0
3.0
4.0
1.0
1.
Час затягування (с)
2.
Момент затягування
Характеристики
