69

РУССКИЙ

СБОРКА

ВНИМАНИЕ:

Перед проведением каких-

либо работ с инструментом обязательно

убедитесь, что инструмент отключен, а блок

аккумулятора снят.

Выбор ударной головки

Всегда используйте ударную головку надлежащего раз

-

мера при работе с болтами и гайками. Использование

ударной головки ненадлежащего размера приведет к

неточному и непоследовательному крутящему моменту

затяжки и/или повреждению болта или гайки.

Установка или снятие ударной

головки

Дополнительные принадлежности

►

Рис.9:

1.

 Ударная головка

2.

 Квадратный

хвостовик

Для установки ударной головки надвиньте ее на

квадратный хвостовик до фиксации.

Для снятия ударной головки просто потяните ее.

Установка крючка

ВНИМАНИЕ:

При установке крючка

надежно фиксируйте его винтом.

 В противном

случае крючок может отсоединиться от инстру

-

мента, что может привести к травме.

►

Рис.10:

1.

 Паз

2.

 Крючок

3.

 Винт

Крючок удобен для временного подвешивания

инструмента. Он может быть установлен с любой

стороны инструмента. Для установки крючка

вставьте его в паз в корпусе инструмента с одной из

сторон и закрепите при помощи двух винтов. Чтобы

снять крючок, необходимо сначала отвернуть винты.

ЭКСПЛУАТАЦИЯ

ВНИМАНИЕ:

Всегда устанавливайте блок

аккумулятора до упора так, чтобы он зафиксиро

-

вался на месте.

 Если вы можете видеть красный инди

-

катор на верхней части клавиши, блок аккумулятора

не полностью установлен на месте. Установите его до

конца так, чтобы красный индикатор был не виден. В

противном случае блок может выпасть из инструмента и

нанести травму вам или другим людям.

►

Рис.11

Хорошо удерживая инструмент, расположите удар

-

ную головку поверх болта или гайки. Включите

инструмент и осуществите затяжку в соответствии с

надлежащим временем затяжки.

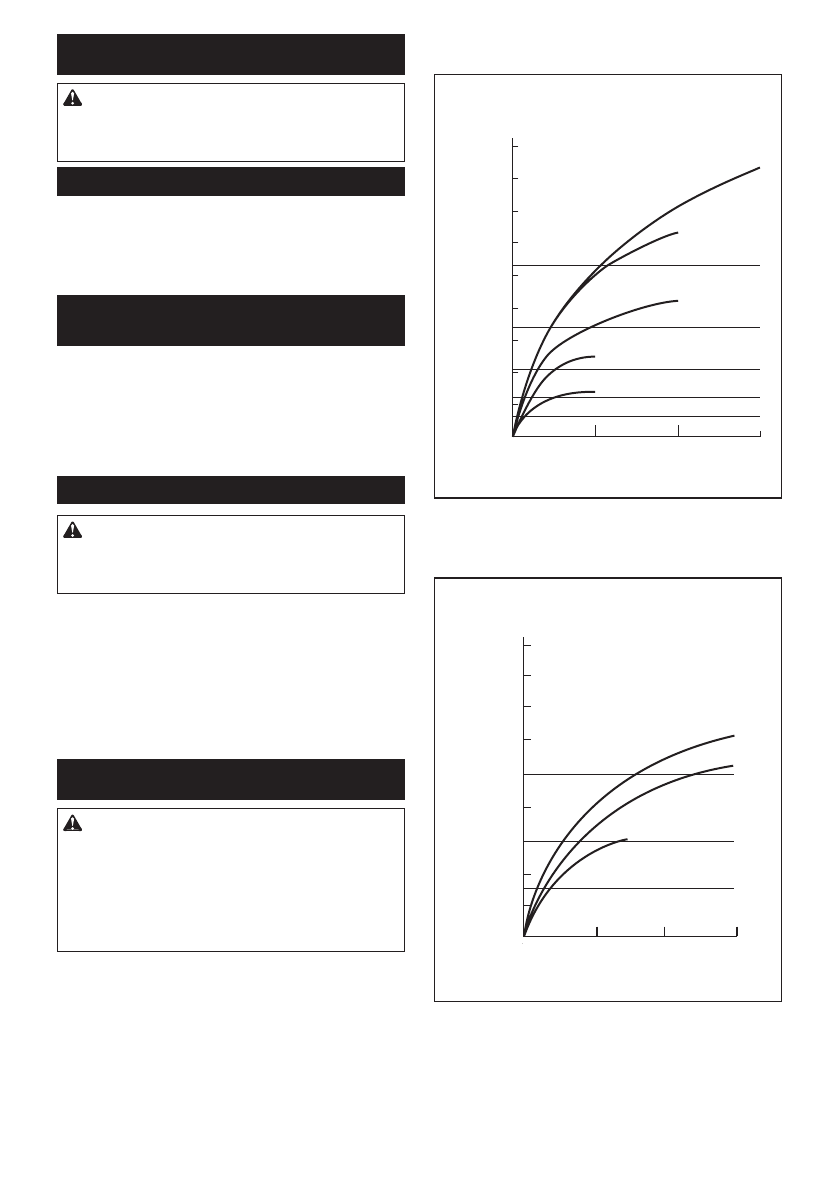

Соответствующий крутящий момент затяжки может

отличаться в зависимости от типа или размера

болта, материала закрепляемой рабочей детали и т.

д. Соотношение между крутящим моментом затяжки

и временем затяжки показано на рисунках.

Соответствующий крутящий момент затяжки

стандартного болта

1

N

•

m

(kgf

•

cm)

2

20

(200)

40

(410)

60

(610)

80

(820)

100

(1020)

120

(1220)

140

(1430)

160

(1630)

180

(1840)

0

1

2

3

M16

M14

M12

M10

M8

M8

M10

M12

M14

M16

1.

 Время затяжки (с)

2.

 Момент затяжки

Соответствующий крутящий момент затяжки

высокопрочного болта

0

1

2

3

2

N•m

(kgf•cm)

1

20

(200)

40

(410)

60

(610)

80

(820)

100

(1020)

120

(1220)

140

(1430)

160

(1630)

M12

M10

M8

M12

M10

M8

180

(1840)

1.

 Время затяжки (с)

2.

 Момент затяжки
