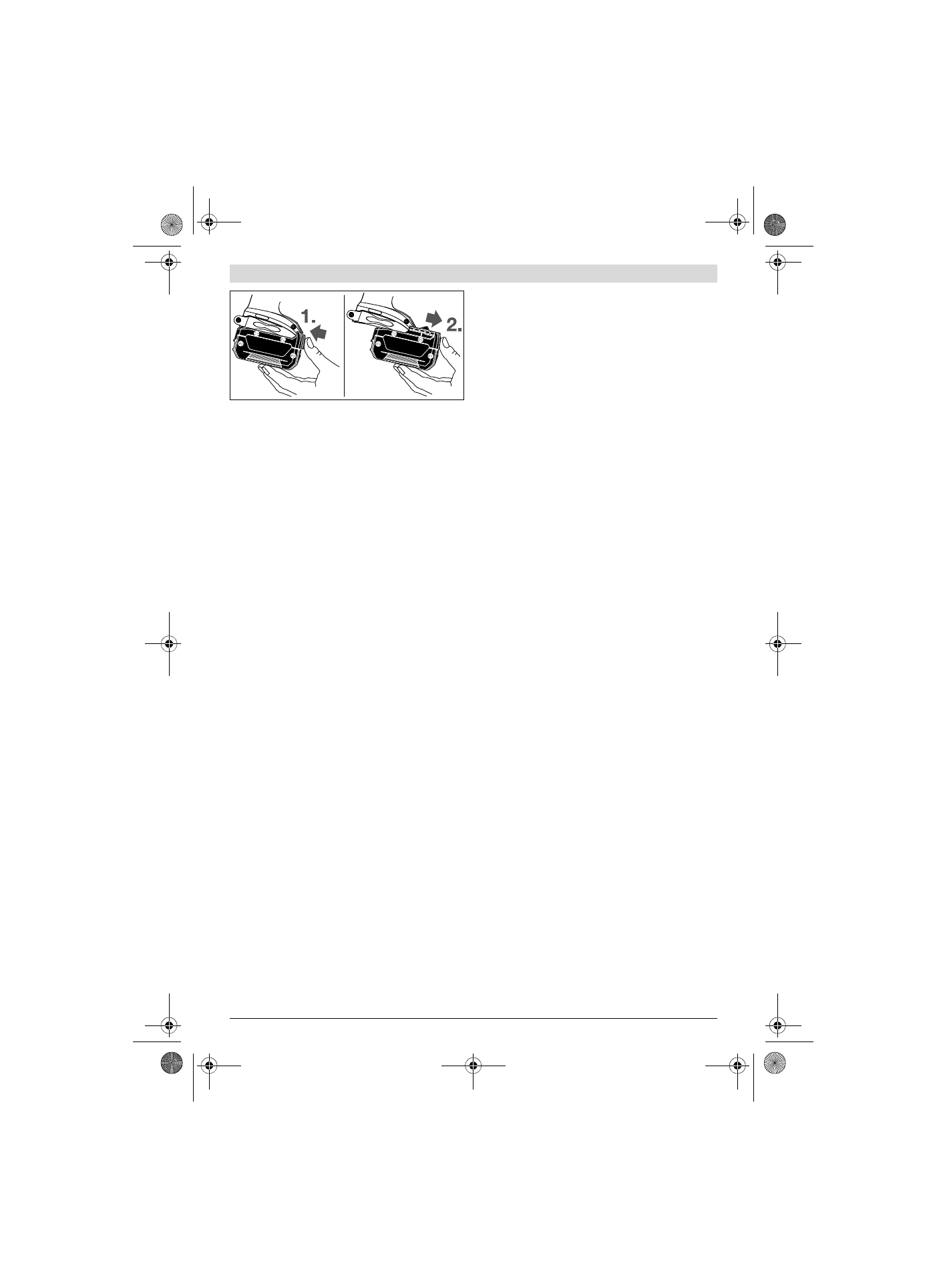

拆卸蓄电池

3

 时先按下解锁按键

4

 接著再向前从电

动工具中拉出蓄电池。不可以强行拉出蓄电池。

更换工具 ( 参考插图 A 和 B)



在电动工具上进行任何维护的工作 （例如维修，更
换工具等等），以及搬运、保存电动工具之前都必
须从机器中取出蓄电池。 不小心开动了起停开关可
能造成伤害。



经常清理电动工具的通风口。 电动机风扇会将灰尘
吸进机壳，过多的金属粉末沉积会导致电气危险。



装入安装件时务必要确认它是否牢牢地固定在工具
接头上。 如果安装件未牢固地插在工具接头中，可
能在拧转螺丝时松脱。

安装工具

GDR 180-LI :

先向前抽拉锁定套筒

2

，将工具插入工具接头

1

 中并

把工具推到接头的尽端，接著再放开锁定套筒

2

 以锁

定工具。

只能使用有滚珠制动功能的螺丝批咀

9

(DIN 3126

-

E6.3)。可以借用有滚珠制动功能的通用批

咀架

10

 来安装其他的螺丝批咀

11

。

GDX 180-LI:

把工作头

12

 套在工具接头

1

 上。

由于系统设计的关系，安装件

12

 和工具接头

1

 之间

会存在些微的游隙 ; 这并不会影响机器的功能 / 安全
性能。

拆卸工具

先向前抽拉锁定套筒

2

，并取出工具。

操作

运作原理

工具接头

1

 和安装在接头上的工具，是靠著电子马达

带动传动装置和敲击体来驱动的。

整个运作过程可以划分为两个阶段：
旋转和拧紧 （冲击体投入运作）。

一当螺丝咬入工件中而且发动机开始受荷，冲击体便
投入运作。冲击体把发动机的传动力转换为均匀的旋
转式敲击动作。放松螺丝或螺母时，整个运作过程会
反向进行。

操作机器

安装蓄电池

把正逆转开关

5

 设定在中央的位置，以避免不小心开

动电动工具。

把充好电的蓄电池

3

 从前端推入电动工具的底座中 ,

必须让蓄电池确实卡牢。

改变转向  （参考插图 C）

使用正逆转开关

5

 可以改变机器的转向。如果按住了

起停开关

6

，则无法改变转向。

正转： 适用于转入螺丝和拧紧螺母时，把正逆转开关

5

 向左推到底。

逆转： 适用于放松 / 转出螺丝和螺母，把正逆转开
关

5

 向右推到底。

开动 / 关闭

操作电动工具时先按下电动工具的起停开关

6

，并持

续按着。

轻按或是把起停开关

6

 按到底时灯

7

 会亮起。在照

明状况不佳的环境中可以借此照亮操作位置。

放开起停开关

6

 便可以关闭电动工具。

为了节约能源，只在当您要使用机器时，才开动电动
工具。

调整转速

你可以无级式调整转速，把起停开关

6

 按得越紧，转

速就越快。

轻按起停开关

6

 机器以低转速运转。逐渐在开关上加

压，转速也会跟着提高。

有关操作方式的指点



先关闭电动工具，然后再把工具放置在螺母 / 螺丝
上。 安装在接头上的工具如果仍继续转动，容易从
螺丝头上滑开。

扭力大小和冲击时间长短有关。最大扭力是所有经由
冲击所产生的单一扭力的总和。在冲击约

6 – 10

 秒之

后扭力可以达到最大。超过这段时间，拉紧扭力只轻
微增加。

必须测量每个拉紧扭力的持续冲击时间。随时以扭力
测量仪，检查测得的拉紧扭力。

硬垫拧转，弹簧垫拧转或软垫拧转

如果把单一冲击过程中测得的各个扭力记载在线图
上，可以得到扭力变化的曲线。曲线的最高点是最大
扭力。上升的线段则代表到达最大扭力所须的时间。

扭力曲线的演变会受以下因素影响：

–

螺丝 / 螺母的强度

–

垫片的种类 （螺片，冠状弹簧，密封片）

–

即将被拧入螺丝的物料的强度

–

螺丝是否涂抹了润滑油

综合以上因素，大概可以归类出下列的工作状况：
