УСТРОЙСТВО И СОСТАВНЫЕ ЧАСТИ
4.
ЭКСПЛУАТАЦИЯ
4.1.
Установка фрезы
Внимание! Все работы по установке или замене режущей фрезы разрешается выполнять только на
отключенном от сети питания инструменте!
Отключите фрезер от сети питания.
Переверните инструмент опорной подошвой вверх.
Заблокируйте вращение шпинделя цанги, нажав кнопку блокировки
(13
)(См. Рис.2), расположенную сбоку от цанги.
Нажмите фиксатор и поворачивайте шпиндель, пока он не
заблокируется.
С помощью гаечного ключа (14), ослабьте гайку-фиксатор цанги
(15
)(См. Рис.2).
Вставьте хвостовик фрезы в цангу. При этом хвостовик должен
выступать из цанги как минимум на 3 мм.
Удерживая фиксатор, крепко затяните гайку.
4.2.
Установка параллельной направляющей
Используя параллельную направляющую (9)(См. Рис.3), Вы сможете
передвигать
инструмент
точно
параллельно
краю
заготовки.
Вставьте стержни направляющей (16) в основание
фрезера (12)(См. Рис.3).
Установите направляющую на нужном расстоянии от
инструмента.
Затяните фиксирующие винты (10)(См. Рис.3).
При выполнении кругового реза, на конце стержня (16)(См.
Рси.3) можно закрепить циркулярный упор (8)(См. Рис.1),
который будет играть роль точки опоры при круговом
вращении фрезера.
4.3.
Установка пылеотвода (адаптера для пылесоса)
Данный адаптер (17)(См. Рис.4) позволяет подсоединить строительный или бытовой пылесос к Вашему
инструменту для более чистой работы.
1.
Регулятор точной настройки глубины
2.
Шкала уровня глубины
3.
Регулятор ограничителя глубины
4.
Регулятор скорости
5.
Кнопка блокировки
6.
Рукоятка / пусковая клавиша
7.
Кнопка блокировки шпинделя
8.
Циркулярный упор
9.
Параллельная направляющая
10.
Винт-фиксатор направляющей
11.
Цанга
12.
Подошва
13.
Барабан ограничителя глубины

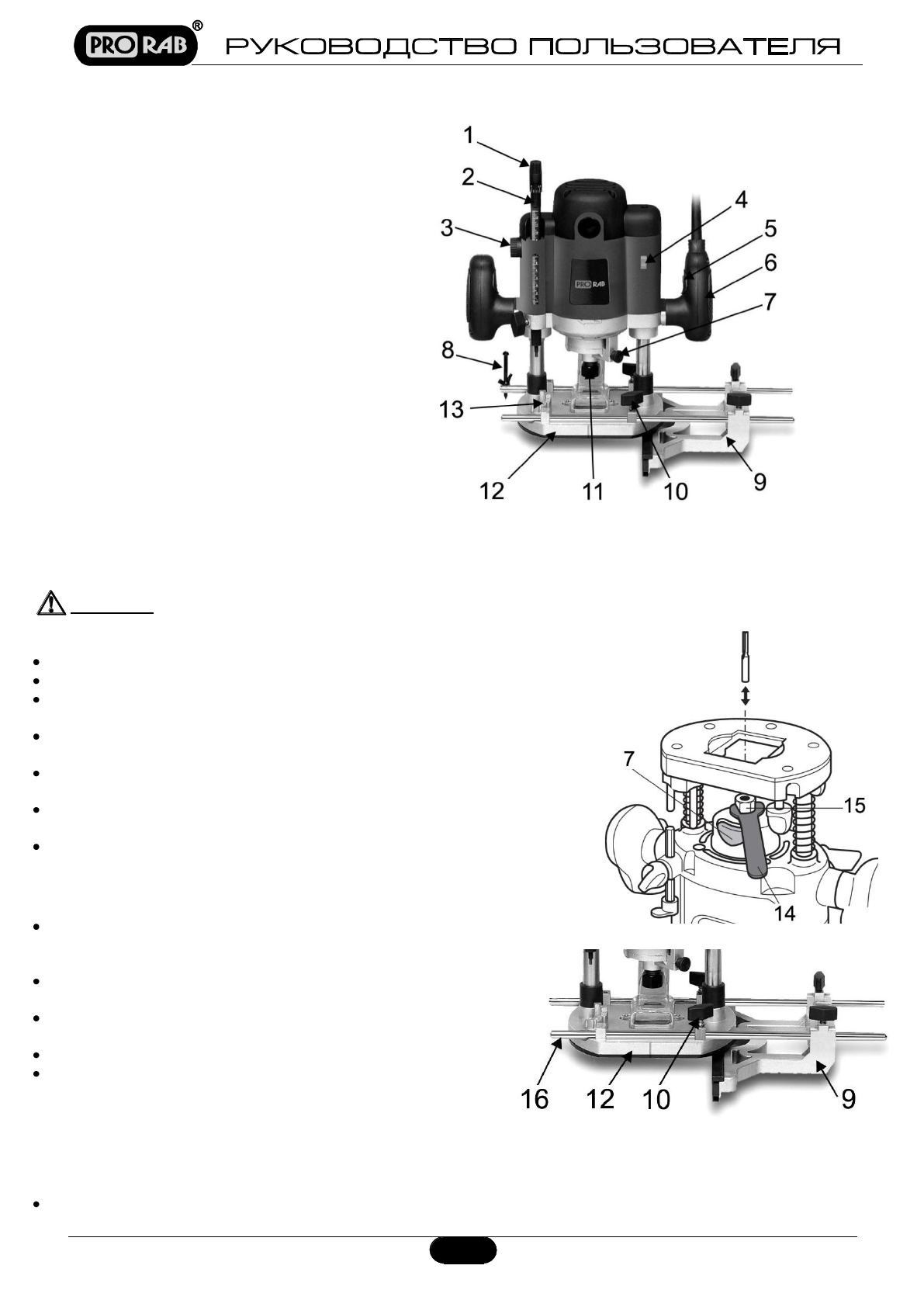

Рис. 1
Рис. 2
Рис. 3
Характеристики
