Рабочими частями виброакустических преобразователей являются

виброфоны (поз. 5). Рабочей поверхностью виброфона является мембрана

(поз. 6), изготовленная из специального сплава и имеющая декоративное

покрытие. При хранении виброфоны помещают в защитные футляры (поз.

7).

Виброакустические преобразователи присоединяются к панели

подключения, расположенной в торце блока управления аппарата.

Панель подключения (рис. 2) содержит:

На лицевой поверхности блока управления расположена панель

управления.

Панель управления аппаратом (рис. 3) содержит:

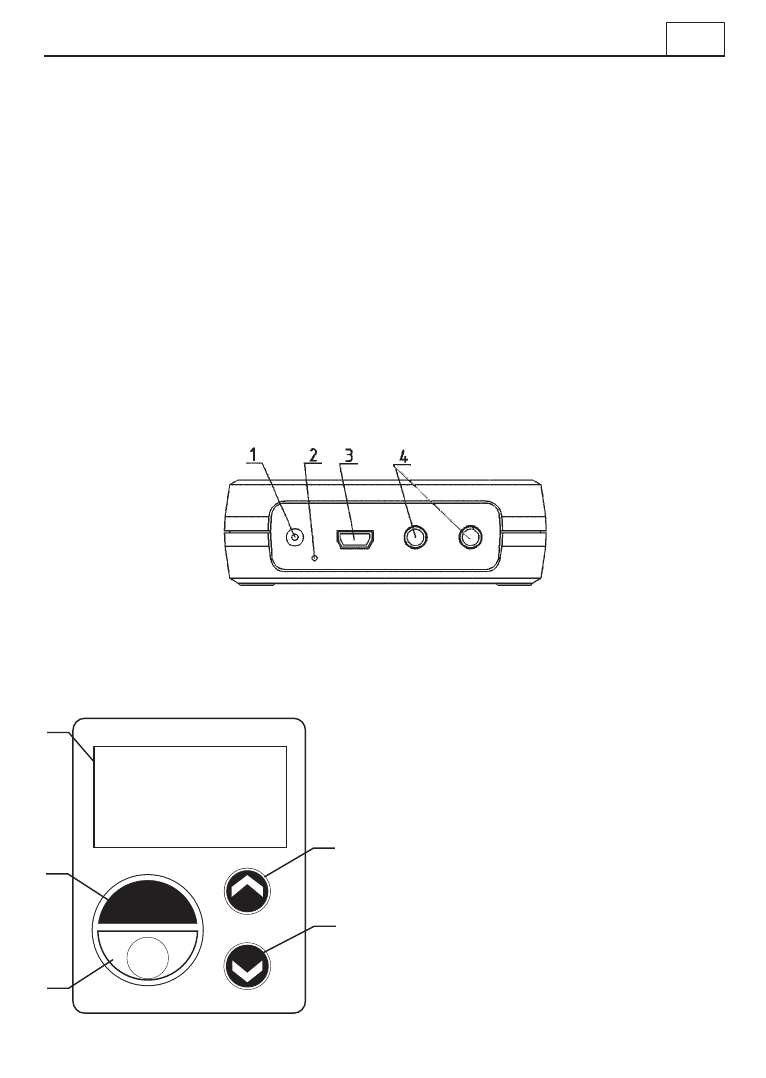

Рис. 2 – Панель подключения устройств

Рис. 3 – Панель управления

1 – Информационный дисплей;

2 – Кнопка «РЕЖИМ»;

3 – Кнопка «СТАРТ/СТОП»;

4 – Кнопка задания длительно сти

процедуры «ВРЕМЯ УМЕНЬШИТЬ»;

5 – Кнопка задания длительно сти

процедуры «ВРЕМЯ УВЕЛИЧИТЬ»

1

– гнездо для подключения блока питания от сети переменного тока или

внешнего источника питания постоянного тока напряжением 12 В;

2

– отверстие для выполнения технологической операции «СБРОС»;

3

– разъем VM для подключения виброакустических модулей, входящих в

состав виброакустического корсета и матраца ОРПО;

4

– Разъем BS1-BS2 для подключения виброфонов типа В1, В2, разветвителя, а

также типа В1+В1, В2+В2, В1+В2 (дополнительная комплектация).

9

Витафон - 5

ВРЕМЯ

СТАРТ/СТОП

РЕЖИМ

1

2

3

4

5
