10

                                                        ОЗНАКОМЬТЕСЬ С ПРОТИВОПОКАЗАНИЯМИ

КАК ПОЛЬЗОВАТЬСЯ СХЕМАМИ

Области  воздействия  в  схемах  фонирования  обозначены буква-

ми  (D1,  E1,  E3,  K  и  т.д.).  На  одну  область  устанавливается  одна
пара виброфонов. Место установки виброфонов для каждой облас-
ти  изображено  на  рисунках  (на  обложке,  а  также  на  цветном  цен-
тральном  вкладыше).  В  некоторых  случаях  имеются  также  поясне-
ния сразу под схемами фонирования.

Мощность  воздействия  для  каждой  области  различается.  По-

этому  в  схемах  фонирования  над  каждой  областью  изображен  вид
виброфонов,  который  необходимо  установить  на  область  –  вибро-
фоны с зеленой (темной) или белой маркировкой (наклейкой).

●● –

обозначение пары виброфонов с зеленой наклейкой.

○○ –

обозначение пары виброфонов с белой наклейкой.

ВНИМАНИЕ!

 На цветных рисунках 1-12 обложки и центрального

вкладыша  цвет  кружков  НЕ  обозначает  вид  виброфонов  для  дан-
ной  области.  Разные  цвета  (белый,  серый)  кружков  выделяют
парные области.

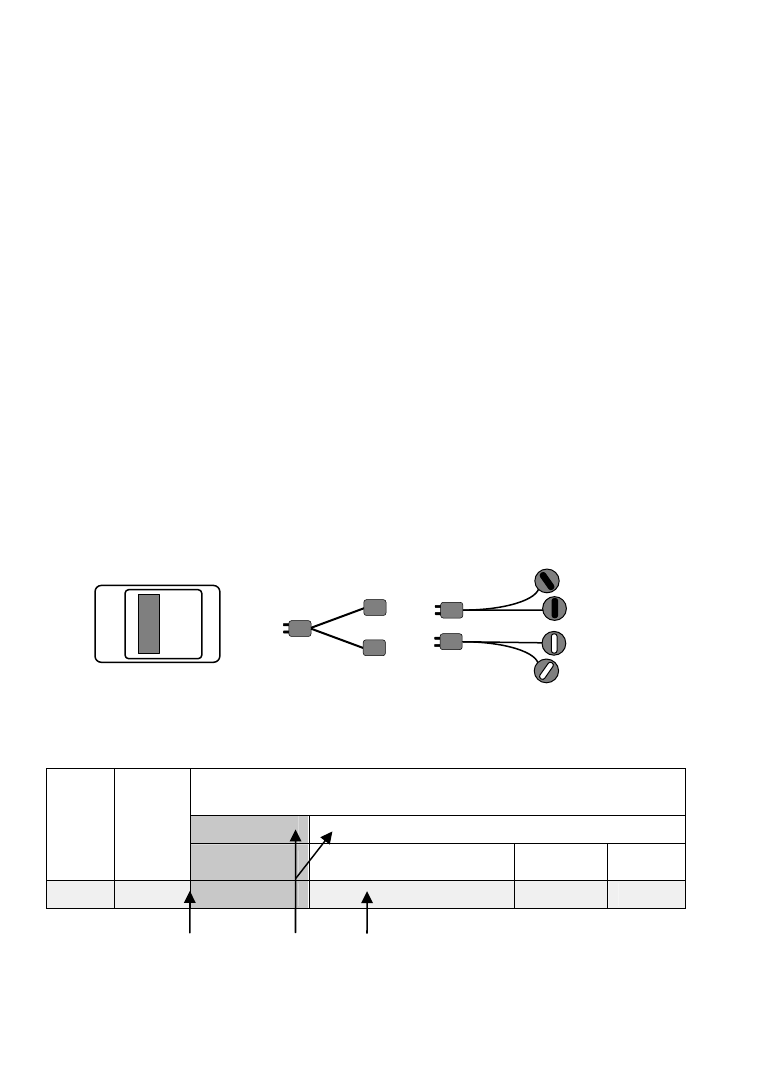

Для выполнения большинства схем фонирования к блоку управ-

ления  Витафон-5

через  разветвитель

  необходимо  подключить

сразу  две  пары  виброфонов  (например,  одну  пару  с  зеленой  на-
клейкой, другую - с белой), как изображено на рисунке:

Таким образом, во время процедуры фонируются одновременно

две области (если иное не указано в тексте).

Пример схемы фонирования

:

Вид виброфонов, области и время фонирования в

минутах

●●

○○

День

Ре-

жим

К

Низ живота*

Е3

Е4

1-2

Реж.1

8

2

3

3

П.1                   П.2          П.3

П.1

  На  блоке  управления  Витафон-5  устанавливается  соответ-

ствующий режим (режим 1).

П.2

  К  блоку управления через разветвитель подключаются одна

пара  виброфонов  с  зеленой  наклейкой  и  одна  пара  виброфонов  с
