9

логично,  как  и  при  внутриполостном  облучении.  При  этом  заслонка,  в  которой  крепятся  сменные  тубусы,  должна

быть снята.

7.2.2.2 После выполнения процедуры облучатель необходимо выключить. Повторное включение облучателя про

-

водить только после охлаждения лампы в течение 15 мин.

7.3 Порядок работы облучателя ультрафиолетового кварцевого в исполнении ОУФК-01-1М «Солнышко».

7.3.1 Проведение внутриполостных и локальных облучений

7.3.1.1  Для  проведения  внутриполостных  и  локальных  облучений  установите  заслонку  в  корпус  облучателя.  В

отверстие заслонки облучателя установите необходимый тубус.

7.3.1.2 Включите шнур питания в сеть 220В 50Гц, при этом должен загореться индикатор СЕТЬ и прозвучать зву

-

ковой сигнал. После звукового сигнала должен загореться индикатор ВРЕМЯ ПРОЦЕДУРЫ в обнуленном состоянии.

7.3.1.3 С помощью кнопок М и С на индикаторе ВРЕМЯ ПРОЦЕДУРЫ наберите необходимое для процедуры время.

7.3.1.4 Нажмите кнопку П(пуск), при этом индикатор ВРЕМЯ ПРОЦЕДУРЫ гаснет, а УФ-лампа загорается. Необ

-

ходимо выждать 1 мин, чтобы дать лампе войти в рабочий режим.

7.3.1.5  По  истечении  1  мин,  облучателя  подает  звуковой  сигнал,  загорается  индикатор  ВРЕМЯ  ПРОЦЕДУРЫ  и

начинается отсчет установленного времени, что свидетельствует о начале процедуры.

7.3.1.6  По  истечении  времени  процедуры  звучит  звуковой  сигнал  и  УФ-лампа  гаснет,  что  свидетельствует  об

окончании процедуры.

7.3.1.7 После выполнения процедуры облучатель необходимо выключить.

Повторное включение облучателя проводить только после охлаждения лампы

в течение 15 мин.

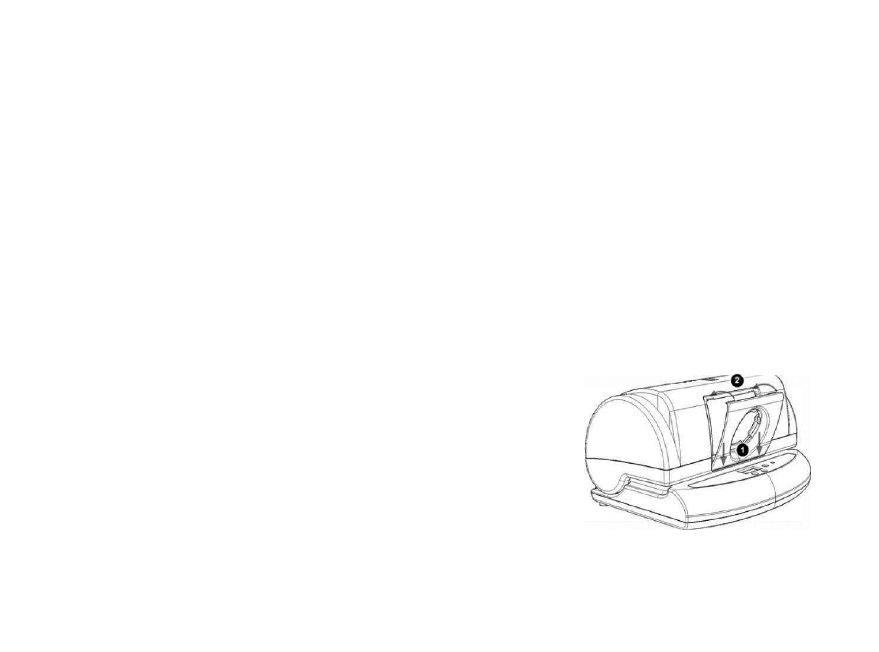

1.Вставить заслонку в нижний паз

2 Прижать для фиксации

7.3.2 Проведение местных облучений

7.3.2.1  Работа  облучателя  при  местном  облучении  проводится  аналогично,

как и при внутриполостном облучении.

Рисунок 6 - Установка заслонки в корпуса облучателя
