ПОДКЛЮЧЕНИЕ ФИЛЬТРА

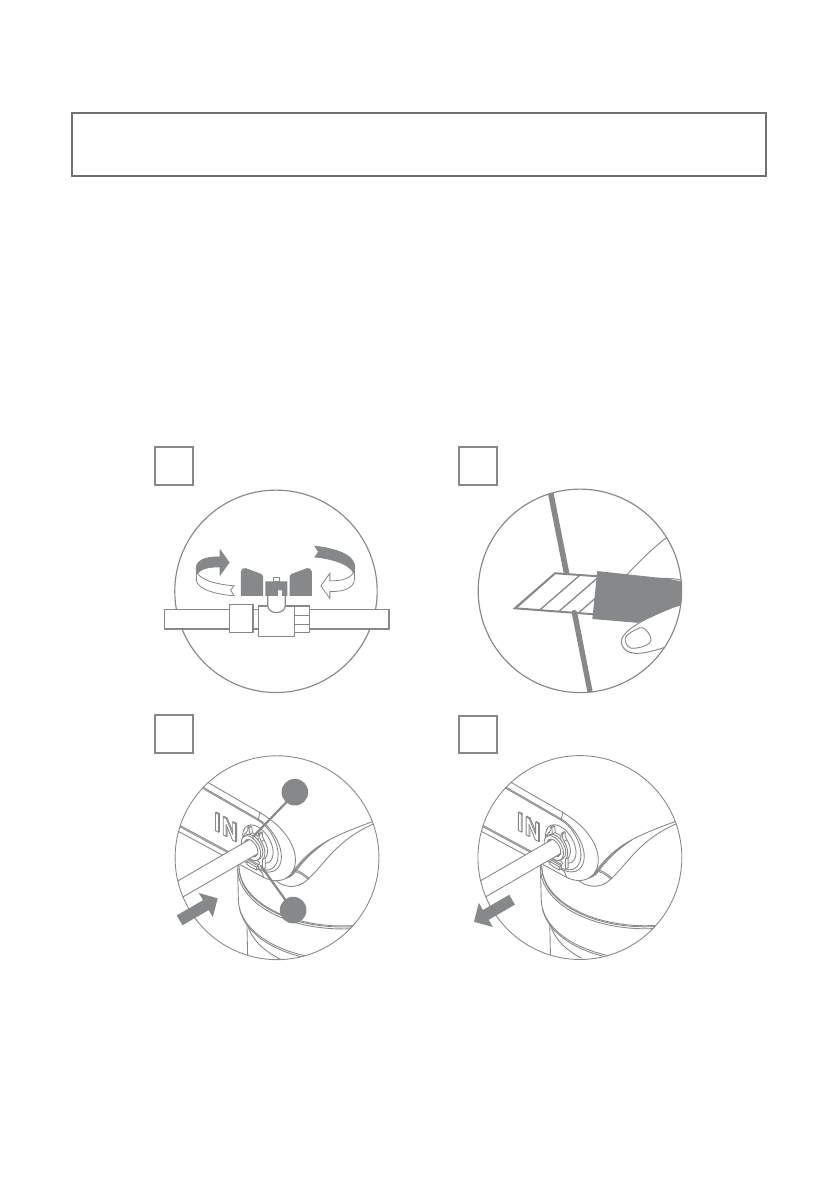

Перед  началом  работ  перекройте  подачу  холодной  воды  (рис.  8)  к  месту

подключения и сбросьте давление воды в системе, открыв вентиль смесителя.

Присоединение гибких трубок.

1.  Разрежьте трубку из комплекта поставки (рис. 9) на две части. Срез должен

быть только под прямым углом, ровным, без зазубрин и волн.

2.  Вставьте  одну  трубку  во  вход  (IN)  и  другую  в  выход  (OUT)  скобы  через

пластиковую  цангу  (Г)  и  стопорную  клипсу  (Д)  до  упора  (рис.  10).  Для  гермети

-

зации соединения приложите дополнительное усилие. При этом трубка утопится

еще примерно на 3 мм и будет плотно обжата резиновым кольцом уплотнитель

-

ного соединения.

3.  Потяните трубку для проверки соединения (рис. 11).

Внимание!  Вход  (IN  -  на  скобе)  –  первая  ступень.  Выход  (OUT  -  на  скобе)  –

третья ступень (таблица, стр. 4-5).
