7

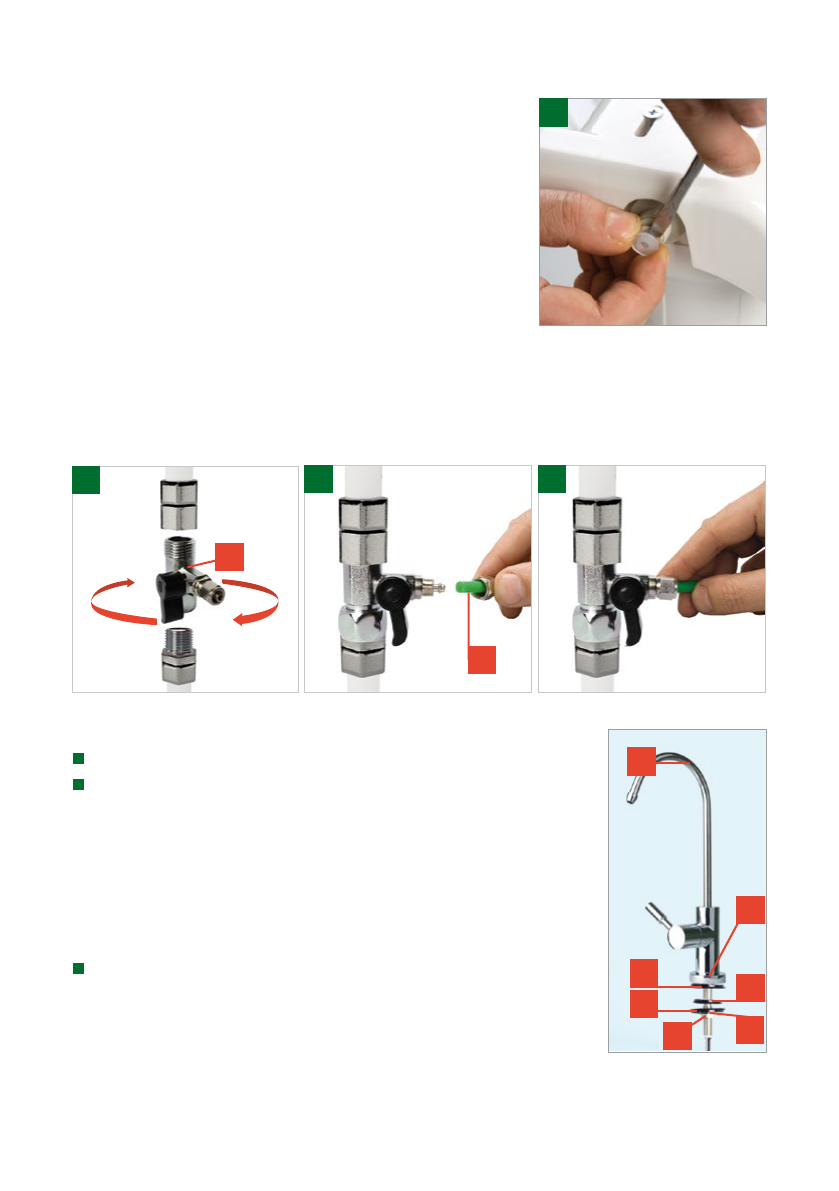

ПодКЛЮЧение К ВодоПроВодУ

1.  Установите  тройник-адаптер  (А)  на  магистраль  холодной  воды,  уплотнив

соединения (рис. 1).

2.  В  гайку  (В)  вставьте  пластиковую  трубку  (рис.  2).  Трубку  вставьте  в  штуцер

шарового крана до упора и плотно закрутите гайку (рис. 3).

2

В

А

1

3

ПорЯдоК ПодКЛЮЧениЯ

Система  подключается  к  магистрали  холодной

воды.  Выньте  фильтр  из  упаковки.  Удалите

транспортные  заглушки.  Нажмите  концом  отвертки

на пластиковое кольцо в разъеме и без усилия выньте

заглушку (рис. 1).

Разрежьте  трубку  из  комплекта  подключения

на  2  части  и  подсоедините  каждую  на  вход  и  выход

фильтра.

Внимание! Вход – первая ступень. Выход – третья

ступень .

Установите  фильтр  в  удобном  для  эксплуатации

месте.

1

Подключение крана чистой воды

Просверлите в мойке отверстие диаметром 12 мм.
Произведите сборку крана в следующей последовательности:

1.  кран

2.  чашка декоративная

3.  резиновая прокладка большая

4.  резиновая прокладка малая

5.  пластмассовая шайба

6.  металлическая гроверная шайба

7.  гайка
Закрепите кран на мойке.

Подключение фильтра к крану чистой воды:

1.  В гайку (Е) проденьте пластиковую трубку.

2.  Наденьте на конец трубки упорное пластиковое кольцо (З) (рис. 1).

3.  Пистон (Ж) вставьте внутрь трубки до упора (рис. 1).

4.  Закрутите на резьбовой шток крана гайку (Е)  (рис. 2-3).

2

4

1

5

3

6

7
