Барьер WaterFort OSMO - Инструкция по эксплуатации - Страница 13

13

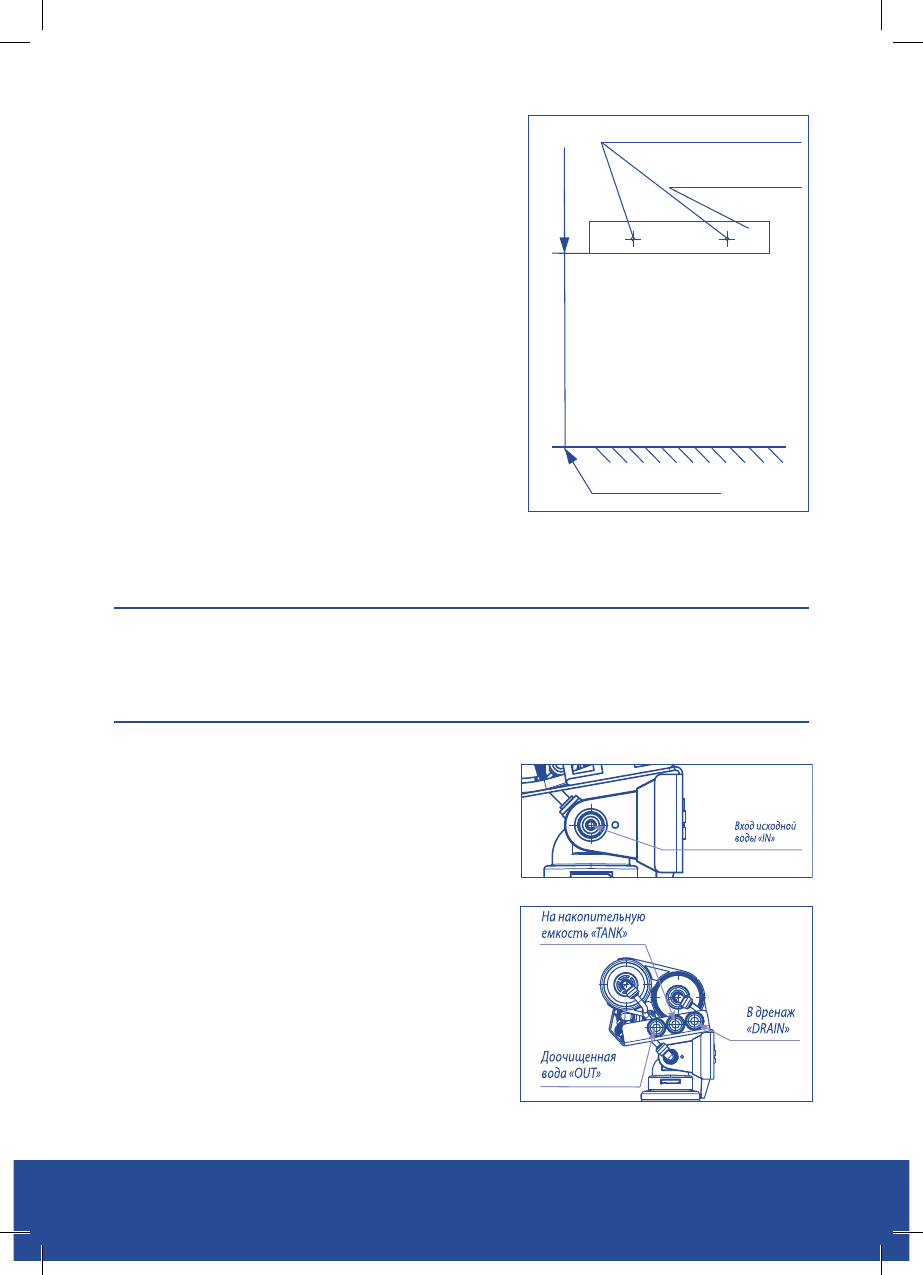

Выберите место под мойкой для подвеса

фильтра. Наклейте наклейку-шаблон на

выбранное место подвеса фильтра так,

чтобы  расстояние  от  нижнего  края    наклейки

до поверхности под фильтром было не менее

32  см.  Вкрутите  саморезы  в  указанные

на шаблоне точки.

Проложите

соединительные

трубки

от шарового вентиля, крана чистой воды,

дренажного хомута и накопительной емкости

к водоочистителю таким образом, чтобы

отсутствовали перегибы, сильное натяжение

и  соприкосновение  с  трубами  отопления

и горячей воды.

При необходимости аккуратно отрежьте

излишки пластиковых трубок строительным

ножом. Срез должен быть перпендикулярен

трубке, без замятий и заусенцев.

ВНИМАНИЕ!

При извлечении транспортных заглушек вы можете воспользоваться

специальным вильчатым ключом, который находится в комплекте.

Заглушка должна извлекаться без дополнительных усилий.

Руководствуйтесь разделом «Работа с быстросъемными фитингами».

Извлеките транспортную заглушку синего

цвета с надписью «IN». Вставьте свободный

конец СИНЕЙ пластиковой трубки во входной

фитинг водоочистителя. Для удобства

подключения можно воспользоваться

угловым фитингом (в комплекте).

Извлеките транспортную заглушку

красного цвета с надписью «TANK». Вставьте

свободный конец КРАСНОЙ пластиковой

трубки во входной фитинг водоочистителя.

Для удобства можно воспользоваться

угловым фитингом (в комплекте).

Извлеките транспортную заглушку черного

цвета с надписью «DRAIN». Вставьте

свободный конец ЧЕРНОЙ пластиковой

ПОРЯДОК УСТАНОВКИ

Точки для вкручивания саморезов

Наклейка-шаблон

Не менее 32 см
