4.

 ПОДКЛЮЧИТЬ ФИЛЬТР

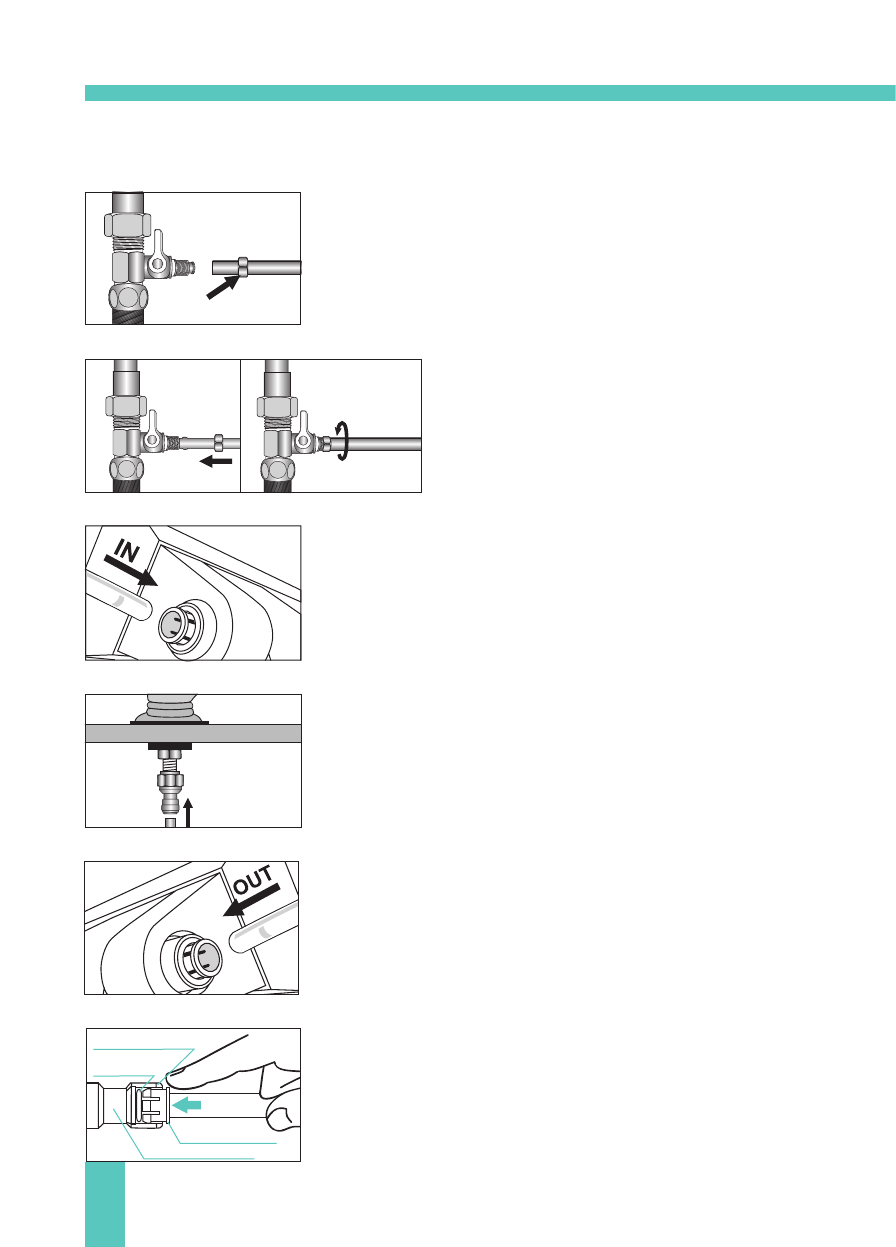

- Открутите гайку шарового вентиля и

наденьте ее на пластиковую трубку

(рис. 4.1).

- С усилием натяните трубку на шаро-

вой вентиль и затяните гайку (рис.

4.2).

- Другой конец пластиковой трубки

вставьте до упора в фитинг на входе

(пометка «IN») в корпусе водоочи-

стителя. При правильной установке

трубка должна войти в фитинг на 17

мм (для всех фитингов) (рис. 4.3).

- Один конец второй пластиковой

трубки вставьте до упора в пря-

мой фитинг крана для чистой воды

(рис. 4.4).

- Другой конец пластиковой трубки

вставьте до упора в фитинг на вы-

ходе (пометка «OUT») на корпусе

водоочистителя (рис. 4.5).

-  Все соединения водоочистителя с его

компонентами выполняются через

быстроразъемные фитинги и пла-

стиковые трубки. Быстроразъемный

фитинг состоит из трех основных

деталей: корпуса, зажимной цанги,

уплотнительного кольца (рис. 4.6).

-  Для соединения пластиковой труб-

ки с фитингом достаточно вста-

вить трубку на 15-17 мм в фитинг.

Для извлечения трубки из фитинга

необходимо указательным пальцем

прижать цангу к корпусу фитинга.

Затем, придерживая цангу, другой

рукой потянуть за трубку (рис. 4.6).

рис. 4.1

рис. 4.2

рис. 4.3

рис. 4.4

рис. 4.5

рис. 4.6

Трубка

Цанга фитинга

Фитинг в разрезе

Корпус фитинга

Уплотнительное

кольцо
