IV. УСТАНОВКА ДРЕНАЖНОГО ХОМУТА
Дренажный хомут подходит к сливным сифо-
нам моек DN 40.
Устанавливать его необходимо на вертикаль-
ной части трубы до первого изгиба сифона (рис.
6). Участок трубы, в который выходит дренажная
трубка, не должен быть заполнен водой.
1. Просверлите отверстие диаметром 6,5 мм
в том месте, куда Вы планируете установить дре-
нажный хомут.
2. Наденьте на черную трубку фильтра накид-
ную гайку дренажного хомута.
3. Наклейте уплотнитель на внутреннюю сто-
рону скобы дренажного хомута с резьбовым от-
верстием. Вставьте трубку в скобу дренажного
хомута (рис. 7). Край трубки должен выступать
примерно на 4-5 мм из внутренней части скобы.
Закрутите накидную гайку хомута.
4. Расположите две скобы дренажного хому-
та так, чтобы просверленное в сифоне отвер-
стие совпало с отверстием дренажного хомута и выступающей частью трубки.
5. Затяните крепежные болты. Их следует затягивать равномерно, так чтобы
две скобы дренажного хомута располагались параллельно друг другу.
Таблица цветов подключаемых трубок
Цвет трубки
Обозначение на блоке
фильтрации
Описание
Кран чистой воды
Синий
Faucet
Чистая вода к крану
Узел подачи воды
Красный
Feed water in
Вход исходной воды
Дренажный хомут
Черный
Drain
Вода в дренаж
V. УСТАНОВКА МЕМБРАНЫ
1. Снимите верхнюю крышку блока фильтрации.
2. Отсоедините трубку от быстроразъемного коннектора на входе в колбу
мембраны.
3. Удерживая рукой колбу мембраны, открутите против часовой стрелки ее
крышку.
4. Достаньте мембрану из пластикового пакета и установите ее в колбу
(направление установки: двумя резиновыми кольцами — внутрь колбы, см. рис.
8), предварительно смазав резиновые уплотнения мембраны тонким слоем си-
ликоновой смазки.
5. Наденьте уплотнительное кольцо на колбу мембраны. Смажьте силиконо-
вой смазкой уплотнение крышки колбы мембраны и аккуратно установите его
на колбу.
6. Закрутите крышку колбы мембраны рукой до упора. Не используйте ин-
струменты!

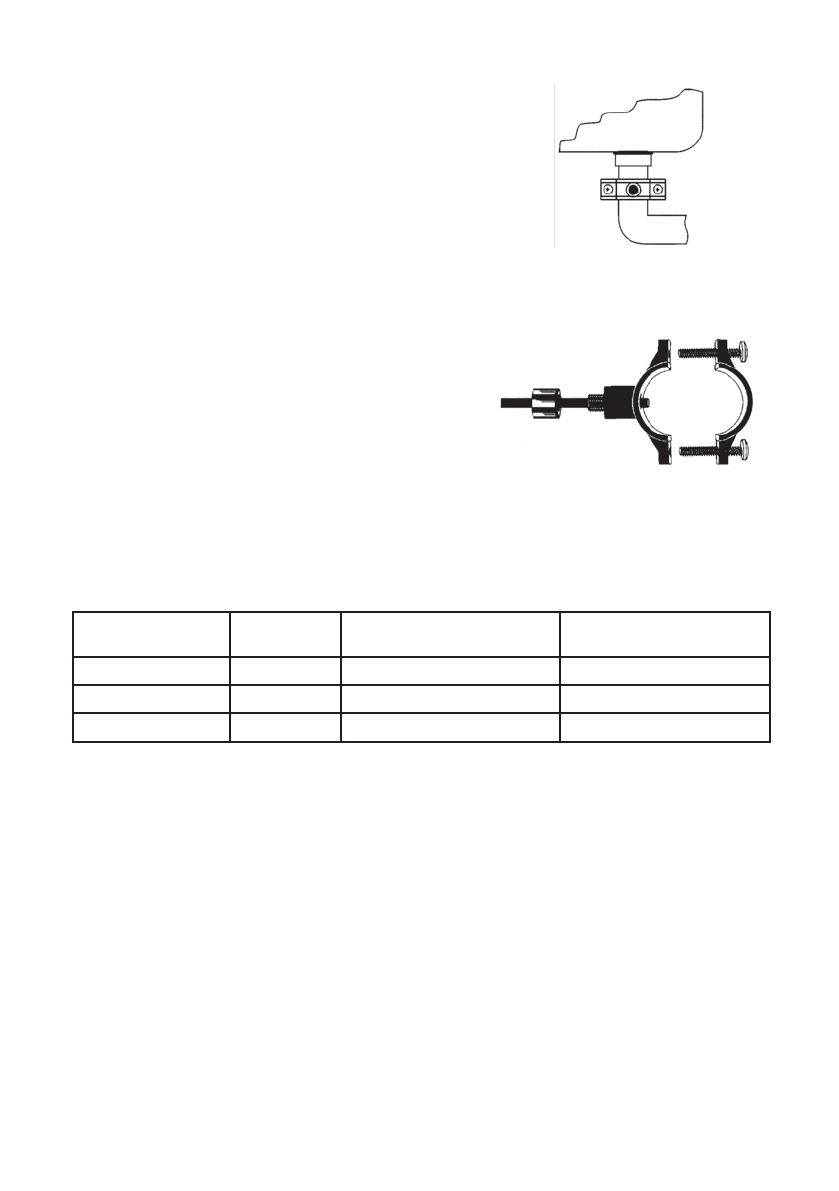

Рис. 6
Рис. 7
