8. Подключение разъемов управляющего клапана

Монтаж входящего разъема (см. рисунок 6).

Поместите уплотнительное кольцо в присоединительный быстросъем-
ный разъем и вкрутите его в патрубок входа воды.

Монтаж выходящего разъема с расходомером (см. рисунок 6).

Поместите уплотнительное кольцо в присоединительный фитинг с
расходомером и вкрутите его в патрубок выхода воды. Вставьте про-
вод датчика в разъем.

Присоединение к трубопроводу (см. рисунок 7).

а. При необходимости,установите манометр на входе так, как показа-
но на рисунке.
b. Установите краны A, B, C и D на обводном трубопроводе, входе и
выходе. Кран D представляет собой кран отбора проб воды.
c. Установите обратный клапан на выходе.
d. Впускной трубопровод должен находиться параллельно с выпуск-
ным трубопроводом.
Зафиксируйте положение впускного и выпускного трубопроводов при
помощи хомутов.

Примечание:
Солевая трубка и дренажный шланг не должны быть согнуты или засорены.

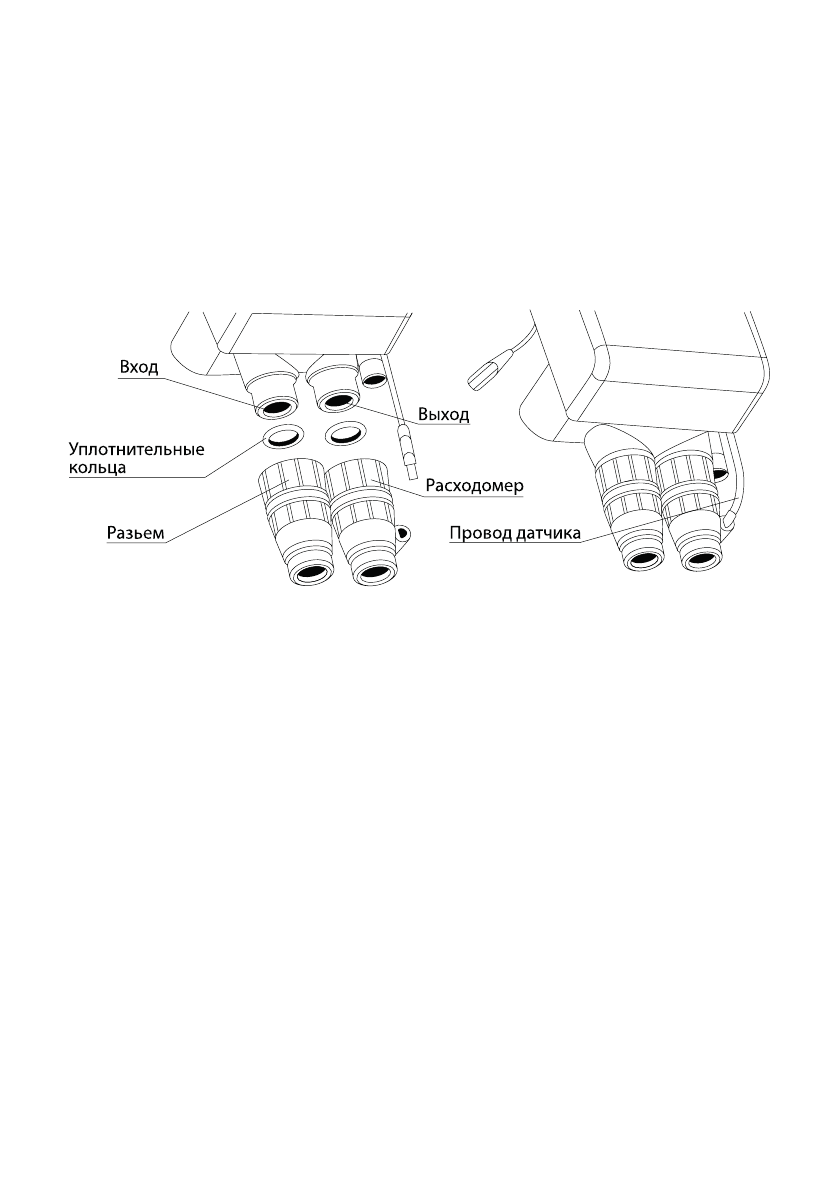

Рис. 6
