12

Шаг 3. Подсоедините
переливную линию

•  Переливная  линия  предназначена  для

отвода  избытка  воды  при  переполне

-

нии  солевого  бака  или  разгерметизации

умягчителя.

•  Вкрутите  угловой  переливной  штуцер,

входящий  в  комплект  умягчителя,  в  от

-

верстие на задней стороне корпуса умяг

-

чителя и направьте его вниз (см. рис. 3).

•  Установите  гибкую  трубку  с  внутренним

диаметром  12  мм  (1/2»)  (использование

трубки  с  меньшим  диаметром  не  допу

-

скается) между переливным штуцером и

трапом, сливом стиральной машины или

другим пригодным приемником сточных

вод. Эта труба не входит в комплектацию

умягчителя.

•  Отвод излишней воды по переливной ли

-

нии  происходит  самотёком.  Убедитесь,

что  переливная  линия  заканчивается  на

сливе,  находящимся  не  менее  чем  на  8

см ниже края переливного штуцера. Обе

-

спечьте воздушный зазор не менее 5 см.

•  Не  допускаются  перегибы  отводящей

трубки  переливной  линии  и  подъемы  ее

по высоте.

ВНИМАНИЕ!

Переливная  линия  является

частью  аварийной  системы  защиты  от

протечек.  При ее отсутствии, в случае нару

-

шения в работе умягчителя и переполнения

солевого бака, возможна протечка воды.

Шаг 4. Подсоедините
дренажную линию

Дренажная линия предназначена для отвода

воды во время регенерации.
•  Подсоедините дренажную линию к слив

-

ному  отверстию  (см.  рис.  4)  с  помощью

гибкого шланга с внутренним диаметром

5/8»  (~16  мм),  входящего  в  комплект

умягчителя.  Уменьшение  диаметра  не

допускается.

•  Проложите  дренажную  линию  к  трапу,

сливу  стиральной  машины  или  другому
пригодному  приемнику  сточных  вод.
Обеспечьте  воздушный  зазор  не  менее
5 см между дренажной линией и уровнем

переливной штуцер
самотечной линии

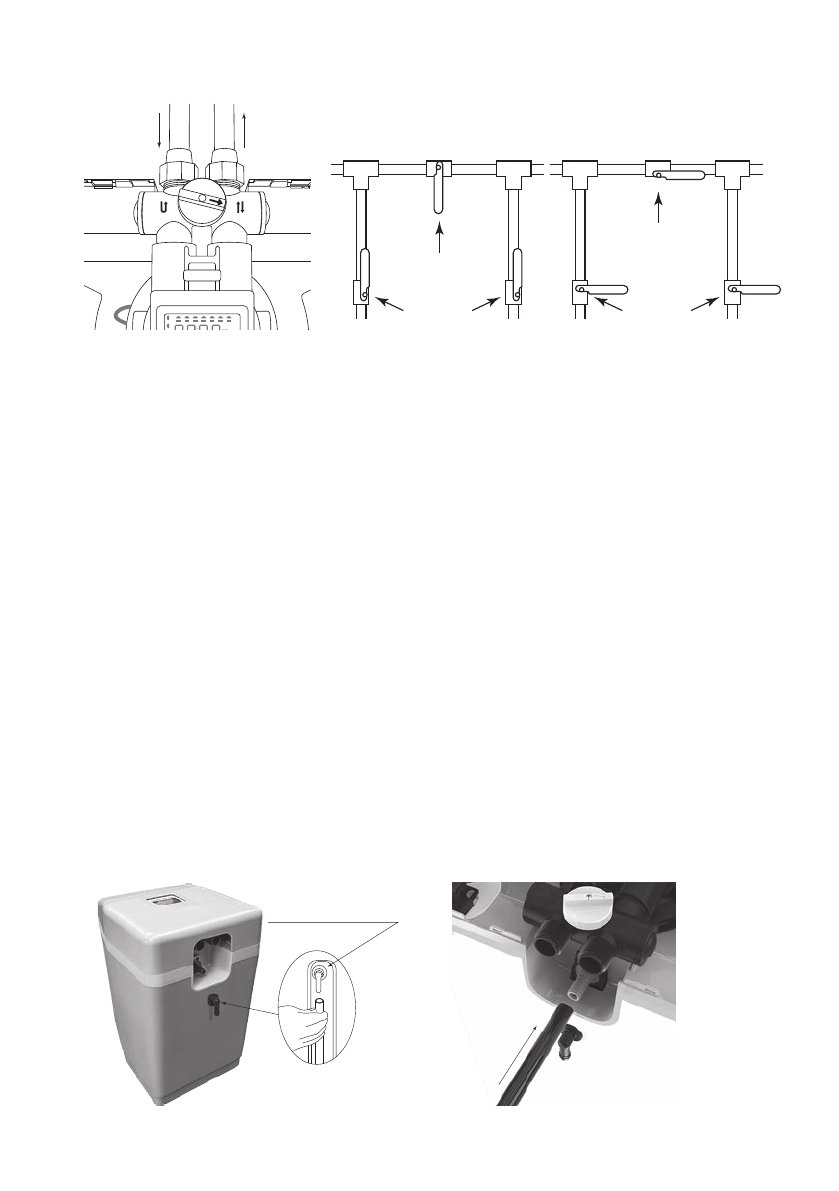

Рис.4

       Рис. 5

Режим «Сервис»

(фильтр включен)

Режим «Байпас»

(фильтр выключен)

Перепускной кран

закрыт

Открыты

Перепускной кран

открыт

Закрыты

PM PPM

Вход

Выход

Рис.6

 Рис. 7
