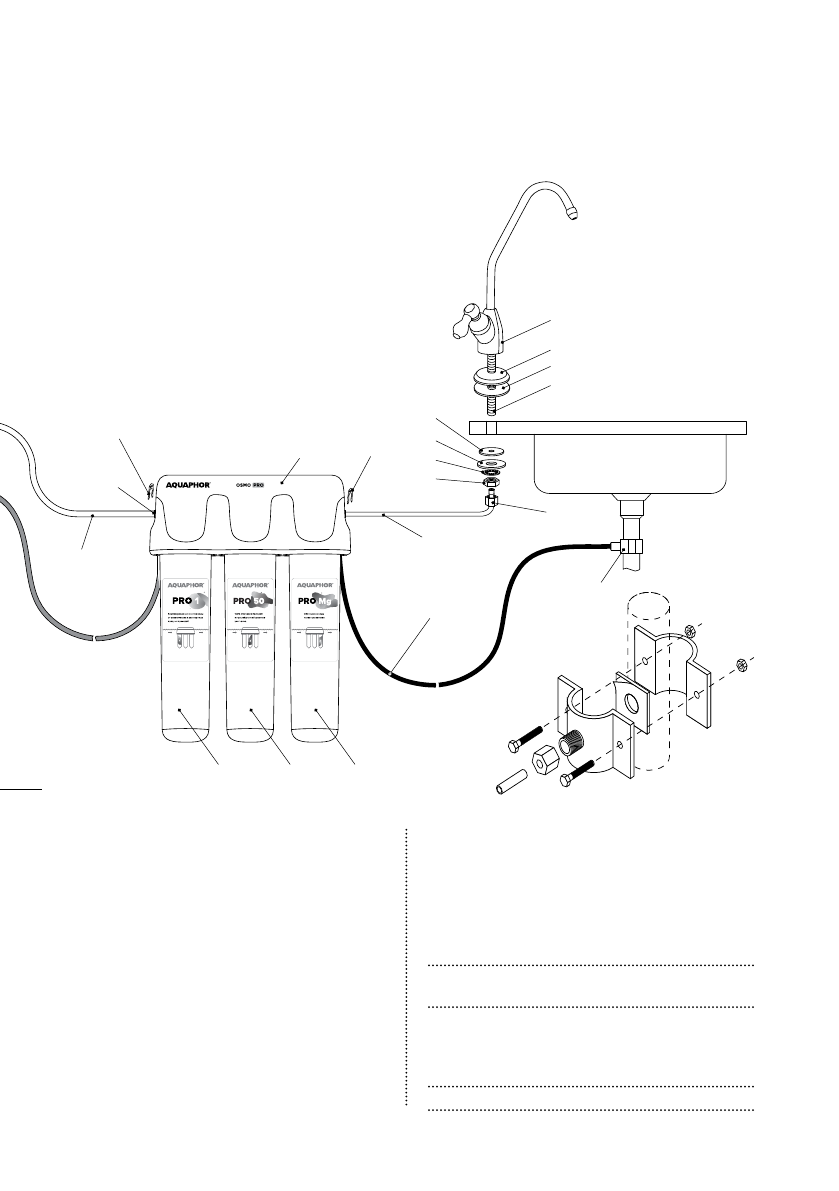

Схема установки  водоочистителя

хомут подходит к большинству сливных труб

диаметром около 40 мм).
9.  Снимите с прок ладки защитную пленк у.

Прик лейте у плотнительн у ю прок ладк у

с внутренней стороны хомута, так чтобы от-

верстие в прокладке совпало с отверстием

в штуцере хомута.

10. Установите хомут на трубу и затем затяните

болты. Болты следует затягивать равномер-

но, чтобы две части хомута располагались

параллельно.

11.  Сквозь шт уцер хому та просверлите от-

верстие диаметром 7 мм. На свободный

конец д рена ж ной тру бк и (1 6) на  деньте

плас  тикову ю гайк у и, вс тавив тру бк у в

 дре нажный хому т на 20 –30 мм, навер-

ните гайк у на шт уцер.

Установка

накопительного бака

12.  Выньте бак (19) из упаковки и установите

его на подставку (18).

ВНИМАНИЕ!

Необходимо найти положение,

при котором бак устойчив.
13.  Накрутите кран (20) на штуцер (21), на-

ходящийся в верхней части бака. При

необходимости уплотните соединение,

используя ленту ФУМ.

ВНИМАНИЕ!

Не допускайте падения бака.

20

22

19

23

7
9

10

8

11

12
13

14

15

18

1

24

26

26

26

16

17

2

3

4

6

25

Положение

«кран закрыт»

Водопровод

холодного

водоснабжения

21

27

13.  Металлическая стопорная шайба

14.  Крепежная гайка

15.  Накидная гайка

16.  Дренажная трубка (черного цвета)

17.  Дренажный хомут

18.  Подставка для накопительного бака

19.  Накопительный бак

20.  Кран накопительного бака

21.  Штуцер для подключения

накопительного бака

22.  Трубка накопительного бака (синего

цвета)

23.  Узел подключения

24.  Соединительная трубка узла

подключения (красного цвета)

25.  Входной штуцер

26.  Стопорные клипсы

27. Прокладка

уплотнительная
