Установка

водоочистителя

 (

рис

. 7)

Водоочиститель

закрепите

так

,

чтобы

расстояние

между

нижней

точкой

модулей

и

полом

было

не

менее

 17

сантиметров

.

Это

необходимо

для

удобства

смены

фильтрующих

модулей

и

установки

дре

-

нажной

трубки

.

Обратите

внимание

,

чтобы

подводящие

трубки

проходили

свободно

,

без

изломов

.

6.

ЗАПУСК

СИСТЕМЫ

6.1.

Подсоединение

подводящих

трубок

Внимание

:

штуцера

(17), (9)

и

 (14)

используются

при

подключении

комплекта

повышения

давле

-

ния

.



От

крана

чистой

воды

(5)

пластиковую

подводящую

трубку

 (6)

подсоедините

к

выходному

шту

-

церу

блока

кондиционирования

воды

 (7).

Для

этого

вытащите

из

-

под

пластиковой

втулки

клипсу

,

вставьте

предварительно

смоченный

водой

конец

трубки

во

втулку

штуцера

до

упора

на

глубину

примерно

 15

мм

и

установите

клипсу

на

место

.



К

дренажному

хомуту

(8).

На

трубку

 (10),

отходящую

от

корпуса

мембранного

модуля

,

наденьте

пластиковую

гайку

и

наверните

гайку

на

штуцер

дренажного

хомута

.



К

накопительному

баку

(11).

Вставьте

предварительно

смоченный

водой

конец

трубки

 (12)

во

втулку

штуцера

крана

накопительного

бака

до

упора

на

глубину

примерно

 15

мм

и

установите

клипсу

на

место

.

Другой

конец

трубки

подсоедините

к

выходу

клапана

 (13)

мембранного

модуля

аналогично

.



От

узла

подключения

 (3).

Вставьте

свободный

конец

подводящей

трубки

от

узла

подключения

 (4)

во

входной

штуцер

 (2).

ВНИМАНИЕ

!

Проверьте

прочность

закрепления

трубок

,

при

усилии

 8–10

кгс

трубка

не

должна

вы

-

таскиваться

.

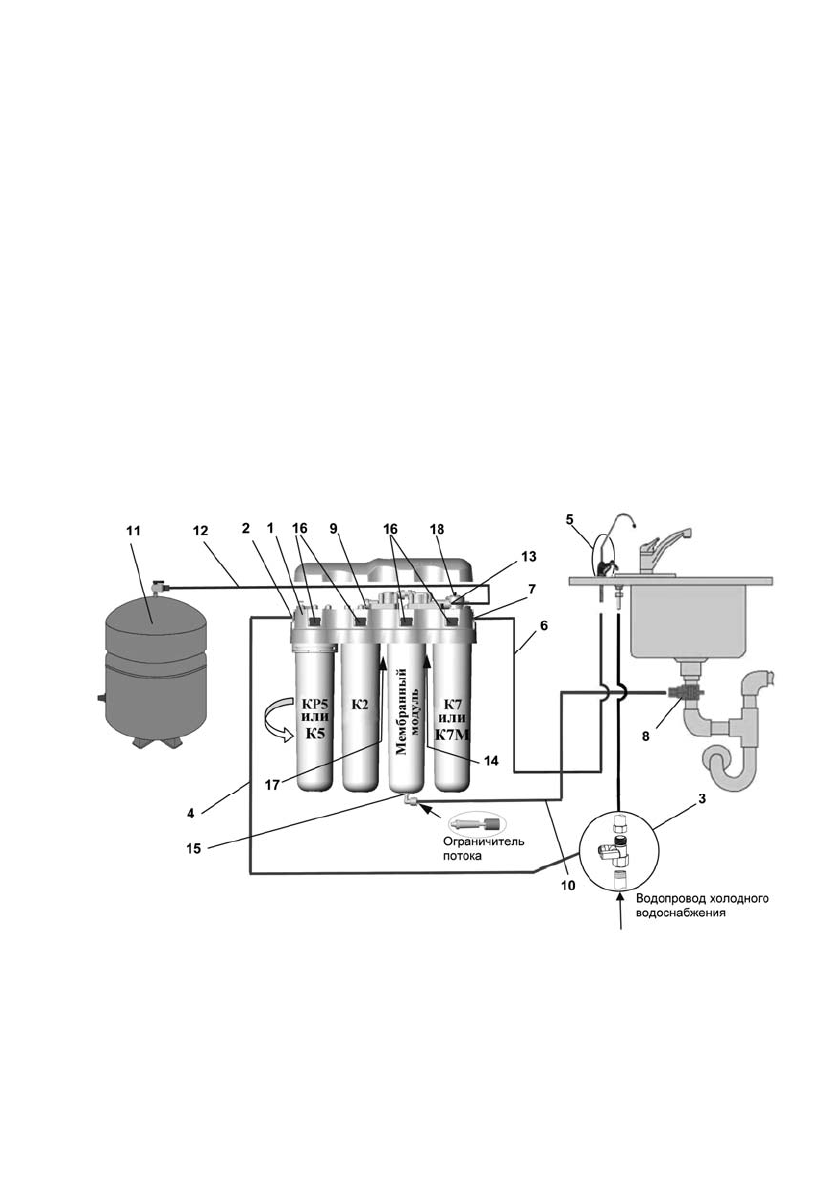

Рисунок

 7.

Схема

установки

водоочистителя

1 –

блок

коллекторов

; 2 –

входной

штуцер

; 3 –

узел

подключения

; 4 –

трубка

от

узла

подключения

; 5 –

кран

чистой

воды

; 6 –

трубка

к

крану

чистой

воды

; 7 –

выходной

штуцер

; 8 –

дренажный

хомут

; 9, 14, 17–

штуцера

для

подключения

комплекта

повышения

дав

-

ления

; 10 –

дренажная

трубка

; 11 –

накопительный

бак

; 12 –

трубка

к

накопительному

баку

; 13 –

штуцер

для

подключения

накопи

-

тельного

бака

; 15 –

дренажный

штуцер

; 16 –

стопорные

кнопки

; 18 –

промывочная

заглушка

6.2.

Промывка

фильтрующего

модуля

К

2

(

рис

. 8)

Чтобы

предотвратить

возможное

попадание

угольной

пыли

на

мембрану

,

необходимо

промыть

мо

-

дуль

предварительной

очистки

К

2.

Для

этого

:
