8

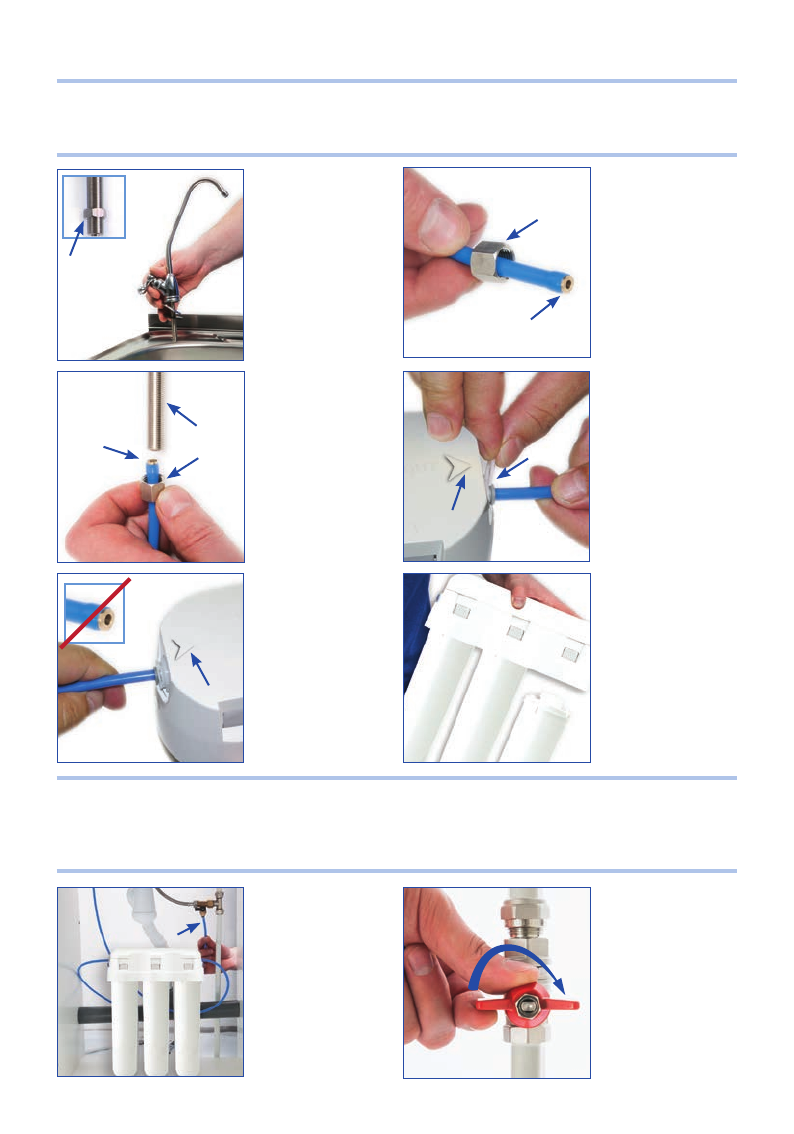

7.

Вставьте

хвостик крана

в просверленное

отверстие.

Наденьте на него

пластиковую  шайбу,

металлическую

шайбу

и закрепите

крепежной

гайкой (а)

12.

Соберите

фильтр, соблюдая

последовательность

установки модулей

(см. раздел

«Установка

модулей»)

11.

Возьмите труб-

ку без запрессован-

ной металлической

втулки. Предвари-

тельно смочив во-

дой  конец трубки,

вставьте до упора в

фильтр, ориентиру-

ясь на стрелку (а)

«вход», и закрепите

стопорной клипсой

8.

На трубку

с запрессованной

латунной втулкой (а)

наденьте накидную

гайку (б)

из комплекта крана

для чистой воды

9.

Подсоедините

к крану (а) конец

трубки с запрессо-

ванной латунной

втулкой (б)

и закрепите

крепежной

гайкой (в)

13.

Удалив

стопорную клипсу,

вставьте подводя-

щую трубку (а)

в узел подключения

до упора. Установи-

те клипсу на место

14.

Откройте

кран магистрали

холодной воды

ВНИМАНИЕ!

Допускается использовать только кран с керамической парой

(кран для чистой воды) (1), входящий в комплект водоочистителя. Использование других

кранов освобождает изготовителя от ответственности за возможные последствия.

а

а

а

б

10.

Свободный

конец трубки, не

содержащий втулки,

вставьте в фильтр,

ориентируясь

на стрелку (а)

«выход». Закрепите

трубку стопорной

клипсой (б)

а

б

а

б

в

ВНИМАНИЕ!

Трубки, предварительно смоченные водой, вставляются до упора

на глубину не менее 15 мм. Проверьте прочность закрепления трубки, при усилии

8-9 кгс трубка (рис. 9, 10, 11, 13) не должна вытаскиваться. Важно не перепутать

вход и выход водоочистителя, ориентируясь по стрелкам на его крышке.

а
