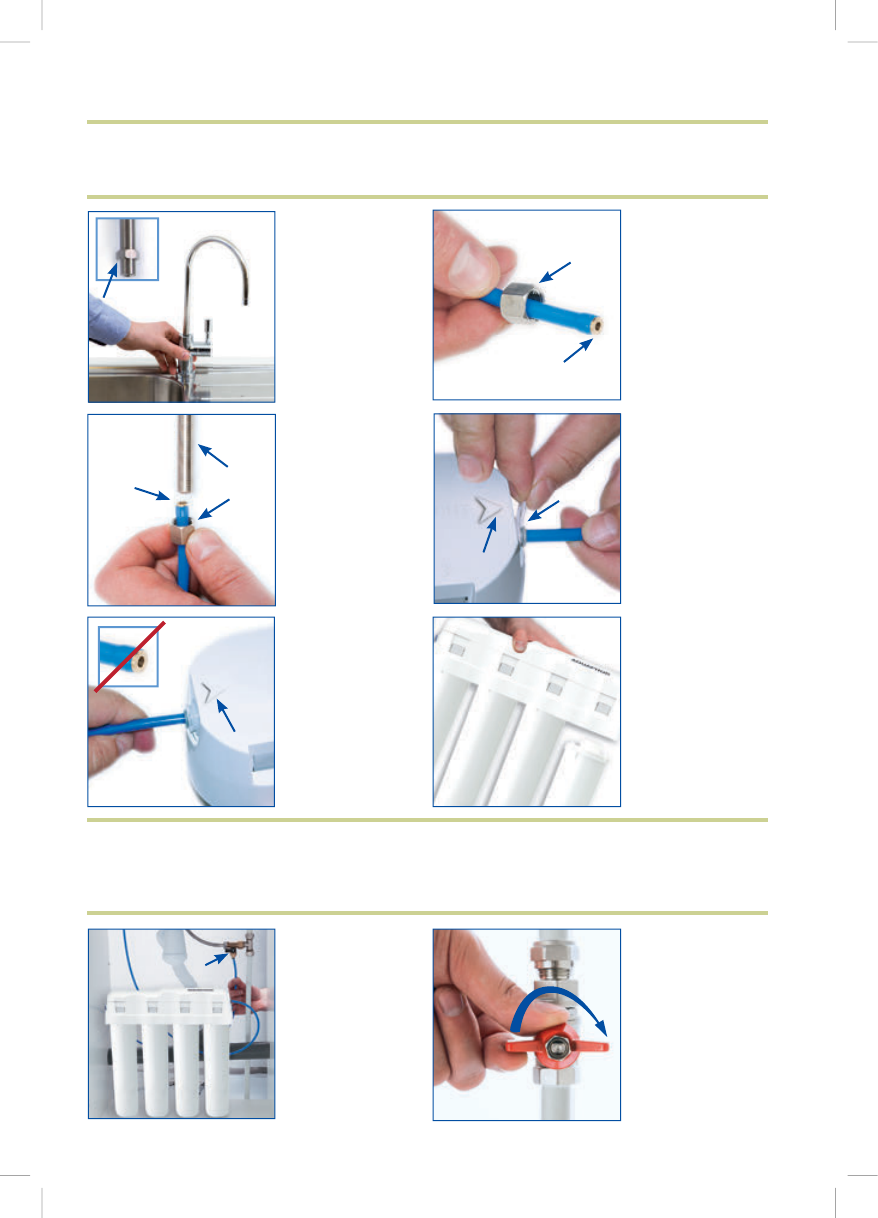

8

а

12.

Соберите

фильтр, соблюдая

последовательность

установки модулей

(см. раздел

«Установка

модулей»)

13.

Удалив

стопорную клипсу,

вставьте подводя-

щую трубку (а)

в узел подключения

до упора. Установи-

те клипсу на место

7.

Вставьте

хвостик крана

в отверстие.

Наденьте на него

пластиковую

шайбу,

металлическую

шайбу

и закрепите

крепежной

гайкой (а)

11.

Возьмите труб-

ку без запрессован-

ной металлической

втулки. Предвари-

тельно смочив

конец трубки,

вставьте до упора

в фильтр,

ориентируясь

на стрелку (а)

«вход», и закрепите

стопорной клипсой

8.

На трубку

с запрессованной

латунной втулкой (а)

наденьте накидную

гайку (б)

из комплекта крана

для чистой воды

10.

Свободный

конец трубки, не

содержащий втулки,

вставьте в фильтр,

ориентируясь

на стрелку (а)

«выход». Закрепите

обе проводящие

трубки стопорными

клипсами (б)

9.

Подсоедините

к крану (а) конец

трубки с запрессо-

ванной латунной

втулкой (б)

и закрепите

крепежной

гайкой (в)

14.

Откройте

кран магистрали

холодной воды

ВНИМАНИЕ!

Допускается использовать только кран с керамической парой

(кран для чистой воды) (1), входящий в комплект водоочистителя. Использование других

кранов освобождает изготовителя от ответственности за возможные последствия.

а

а

а

б

а

б

а

б

в

ВНИМАНИЕ!

Трубки, предварительно смоченные водой, вставляются до упора

на глубину не менее 15 мм. Проверьте прочность закрепления трубки, при усилии

8–9 кгс трубка (рис. 10–11, 13) не должна вытаскиваться. Важно не перепутать вход

и выход водоочистителя, ориентируясь по стрелкам на его крышке.
