4

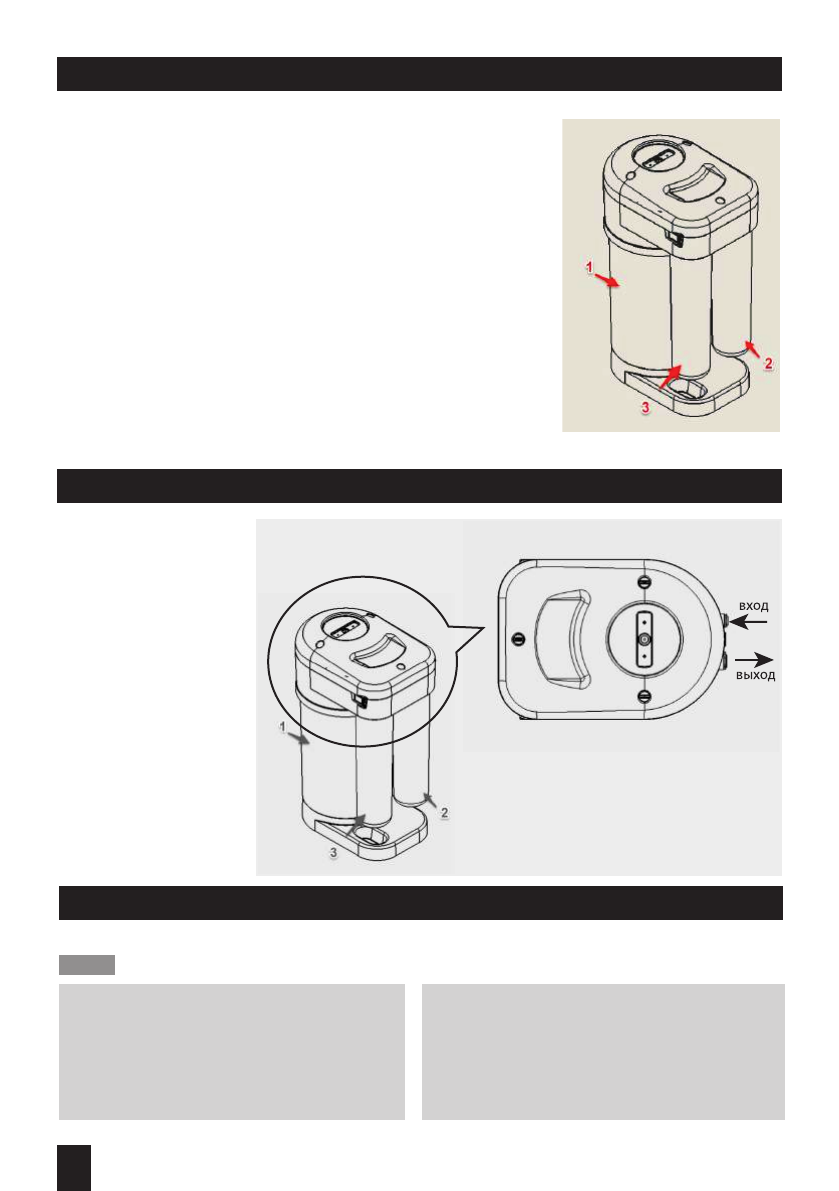

1 – Корпус водоочистителя

2 – Блок предварительной водоподготовки

3 – Блок финишной водоподготовки

Основные блоки:

Рис. 1

4. Устройство и принцип работы

1) Корпус водоочистителя (1)

 состоит из верхней плиты, в которой за-

креплены  два коллектора для подсоединения сменных фильтрующих модулей.

Верхняя плита закрыта декоративной крышкой, закрепленной тремя пластиковы-

ми фиксаторами. Основной деталью корпуса является сменный бак со сменной

засыпкой.

2) В состав блока предварительной водоподготовки (2)

 входит

модуль сменный фильтрующий К5.

3)  В  блок  финишной  водоподготовки

  входит  модуль  постфильтра-

ции К7.

Как работает водоочиститель:

Из сети холодного водоснабжения вода поступает на вход водоочистителя и

проходит  через  блок  предварительной  водоподготовки.  Далее,  через  обратный

клапан, вода поступает в бак со сменной засыпкой. Умягченная вода проходит че-

рез блок финишной водоподготовки и далее к потребителю.

ВНИМАНИЕ!

Монтаж водо-

очистителя должен произ-

водиться специалистами,

имеющими разрешение на

проведение работ данно-

го вида.

Определите  удобное  рас-

положение  водоочистителя.

При  этом  обратите  внима-

ние на то, чтобы подводящие

трубки  проходили  свободно,

без изломов и перегибов.

Водоочиститель  должен

устанавливаться  на  ровной,

твердой  поверхности;  быть

дистанцирован  или  изолиро-

ван  от  источников  тепла  (ку-

хонные плиты, бойлеры, тру-

бы  горячего  водоснабжения,

посудомоечные или стираль-

ные машины и др.).

5. Установка

6. Запуск

Для запуска водоочистителя необходимо подключить подводящие трубки и провести процедуру промывки модулей.

  Шаг 1

   Подсоедините подводящие трубки, следуя рисункам ниже.

Как подсоединять трубки JG

Вытащите из-под пластиковой втулки (1) запорную

клипсу (2), вставьте предварительно смоченный во-

дой конец трубки (3) во втулку штуцера до упора на

глубину примерно 15 мм и установите клипсу (2) на

место. Проверьте прочность закрепления трубки (3) :

при усилии 8-10 кгс трубка не должна вытаскиваться.

Как отсоединять трубки JG

Вытащите  из-под  пластиковой  втулки  (1)  запорную

клипсу (2) и, нажав на торец пластиковой втулки, вытя-

ните трубку (3). Для нажатия используйте ключ (4) для

отсоединения  трубок,  входящий  в  комплект  водоочи-

стителя.

Рис. 2

К7

К7

К5

К5
