7

8.  На трубк у с  запрессованной лат унной

втулкой (13) наденьте накидную гайку (12)

из комплекта крана для чистой воды, под-

соедините трубк у к крану и закрепите

накидной гайкой.

9.  Подсоедините входящие в комплек т

водо очистителя трубки в соответствии со

«Схемой установки водоочистителя».

ВНИМАНИЕ!

 Трубки, смоченные водой,

вставляются до упора на глубину не менее

15 мм. Проверьте прочность закрепления

трубки, при усилии 8–9 кгс трубка не должна

вытаскиваться.

10. Соберите водоочиститель, установив

модули в  коллектор (см.  раздел «Уста-

новка модулей»). Порядок ус тановки

модулей показан на «Схеме установки

водоочистителя».

ПРИМЕЧАНИЕ.

При сборке водоочистителя

Кристалл ECO H Pro устанавливать модуль

Pro H на этом этапе не нужно – вместо мо­

дуля Pro H ввинтите в среднее гнездо кол­

лектора промывочную заглушку.

11.

Разместите водоочиститель на стене.

Для этого воспользуйтесь комплектом

крепежа и трафаретом, нанесенным на

верхний клапан коробки.

12.

После установки новых фильтрующих

м од ул е й  п р о м о й те  в од о оч и с т и те л ь

в соответствии с разделом «Промывка

водоочистителя».

Установка модулей

1

3

4

14

14

15

2

14

Мойка

8
9

10

12
13

11

6

5
7

Водопровод

холодной воды

Положение

«кран закрыт»

9. Металлическая стопорная шайба
10. Крепежная гайка
11. Металлическая втулка
12. Накидная гайка
13. Трубка
14. Стопорные клипсы
15. Трубка

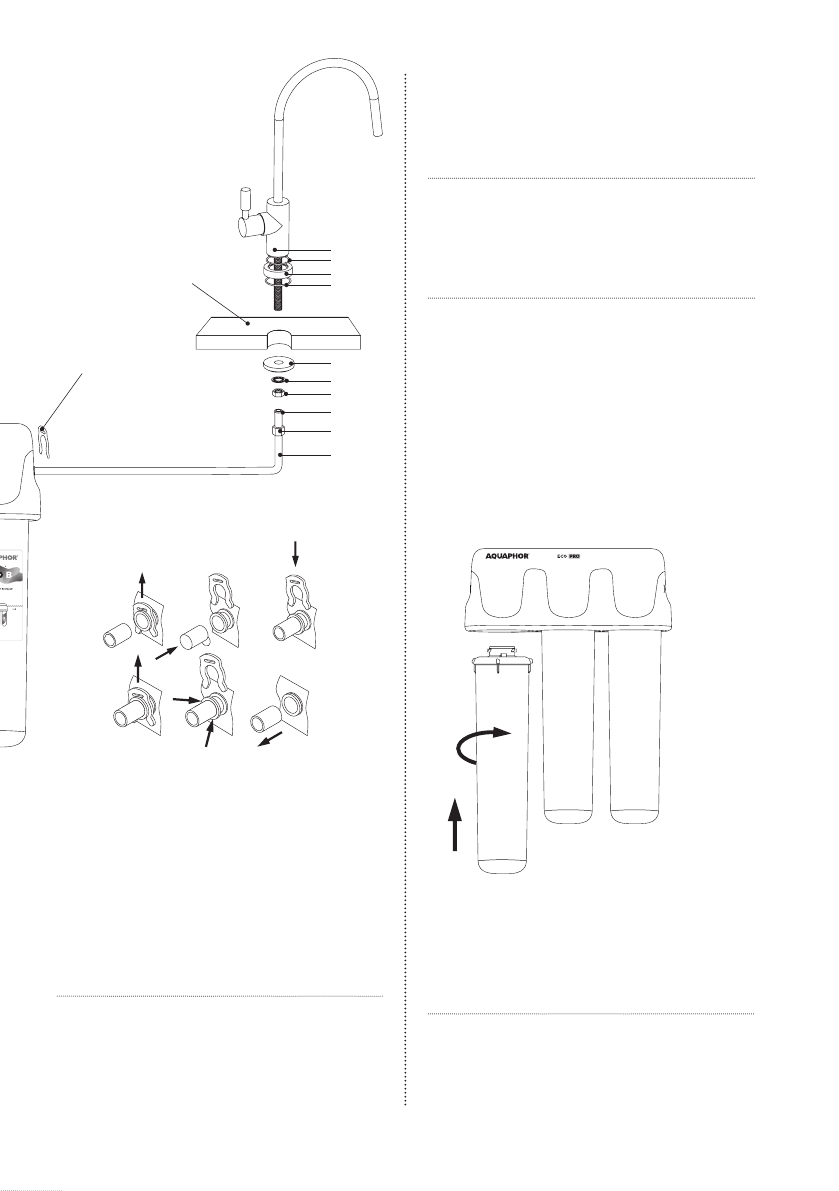

Схема установки водоочистителя

Для установки фильтрующего модуля:

•  снимите с модуля защитную пленку;

•  вставьте модуль в  коллек тор до упора

и, слегка надавливая, поверните по часо-

вой стрелке до щелчка.

ВНИМАНИЕ!

Недокручивание модуля до

конечного положения (сопровож дается

щелчком) может послу жить причиной не-

герметичности водоочистителя!
