7

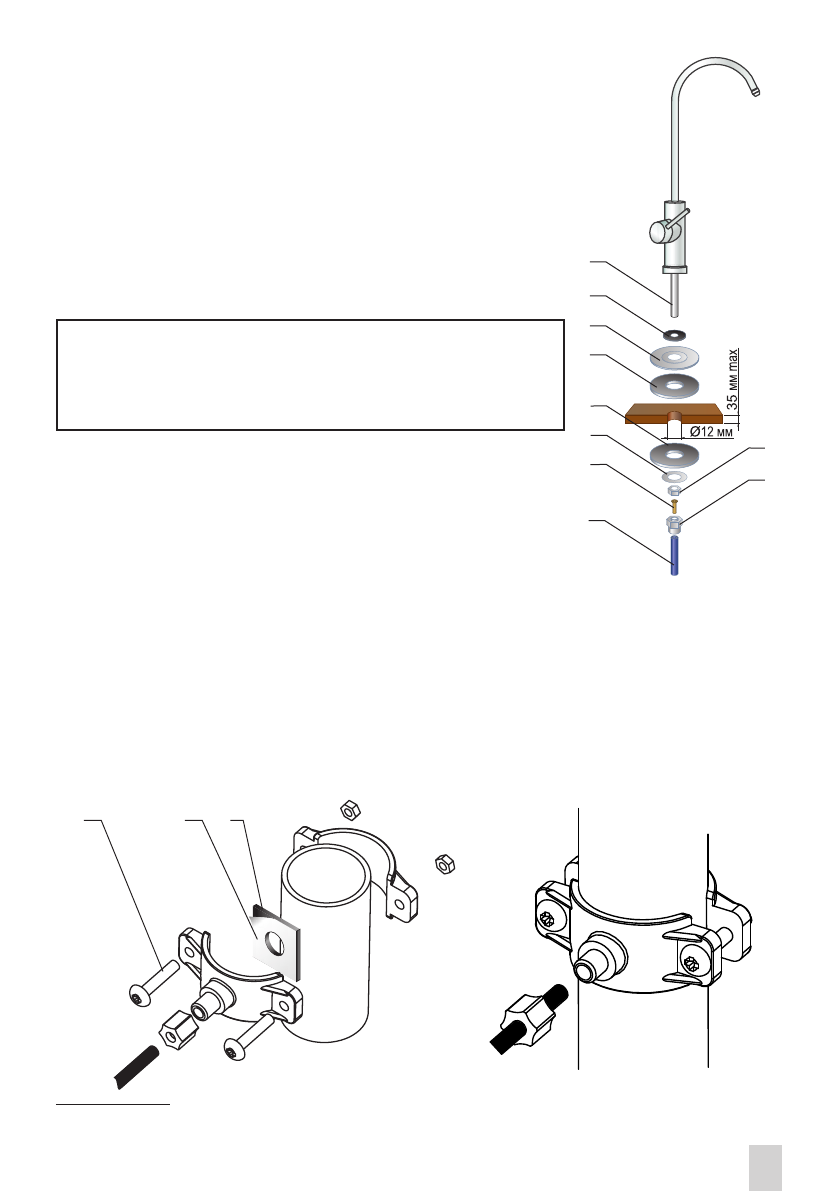

Установка дренажного хомута* (рис. 7)

•  Устанавливать  хомут  рекомендуется  на  слив  раковины  (мойки)  перед  сифо-

ном  или  «коленом»  (дренажный  хомут  подходит  к  большинству  сливных  труб

диаметром около 40 мм).

•  Приложите  часть  хомута  со  штуцером  к  трубе  для  определения  оптимального

 положения хомута и отверстия для трубки.

•  Просверлите  отверстие  диаметром  7  мм  в  стенке  трубы  в  намеченном  месте.

•  Удалите из прокладки (1) прорезанную часть в виде круга.

•  Снимите  с  прокладки  (1)  защитную  пленку  (2).  Приклейте  уплотнительную  прокладку  (1)  с  внутренней  стороны

хомута, так чтобы отверстие в прокладке совпало с отверстием в штуцере хомута.

•  Установите хомут на трубу, совместив при этом отверстие в штуцере с просверленным отверстием в трубе, и затем

затяните болты (3). Болты следует затягивать равномерно, чтобы две части хомута располагались параллельно.

•  На дренажную трубку JG наденьте пластиковую гайку так, чтобы трубка вышла с другой стороны гайки минимум

на 20 мм (рис. 7б).

•  Вставьте трубку в дренажный хомут и наверните гайку на штуцер.

Если  вас  беспокоит  шум  воды,  доносящийся  дренажного  хомута,  протолкните  трубку  JG  глубже

в трубу.

Рис. 7а

* Изготовитель оставляет за собой право использовать узлы подключения и краны аналогичной конструкции. В случае возникновении вопросов,

обращайтесь в сервисную службу.

Установка крана для чистой воды (рис. 6)

•  Просверлите в мойке (столешнице) отверстие диаметром 12 мм.

•  Наденьте  на  резьбовой  хвостовик  (1)  крана  резиновую  прокладку  (2),  декора-

тивную  подставку  (3),  резиновую  прокладку  (4)  и  вставьте  кран  в  отверстие

мойки.

•  Снизу столешницы наденьте на резьбовой хвостовик пластиковую (5) и метал-

лическую (6) стопорную шайбы и наверните крепежную гайку (7) до упора (мож-

но использовать трубчатый ключ на 14 мм).

•  В  резьбовой  хвостовик  крана  (1)  вставьте  трубку  синего  цвета  (10)  концом

с  запрессованной  металлической  втулкой  (8)  и  наверните  накидную  гайку  (9)

до упора.

•  Проверьте  прочность  закрепления  трубки  (10).  При  усилии  8–10  кгс  трубка  не

должна вытаскиваться.

Внимание! Рекомендуем использовать кран для
чистой воды, входящий в комплект данного изделия.
Использование других кранов может привести
к появлению гула и других посторонних звуков.

Рис. 7б

Рис. 6

2

1

3

8

9

10

7

5
6

4

3

2

1
