6

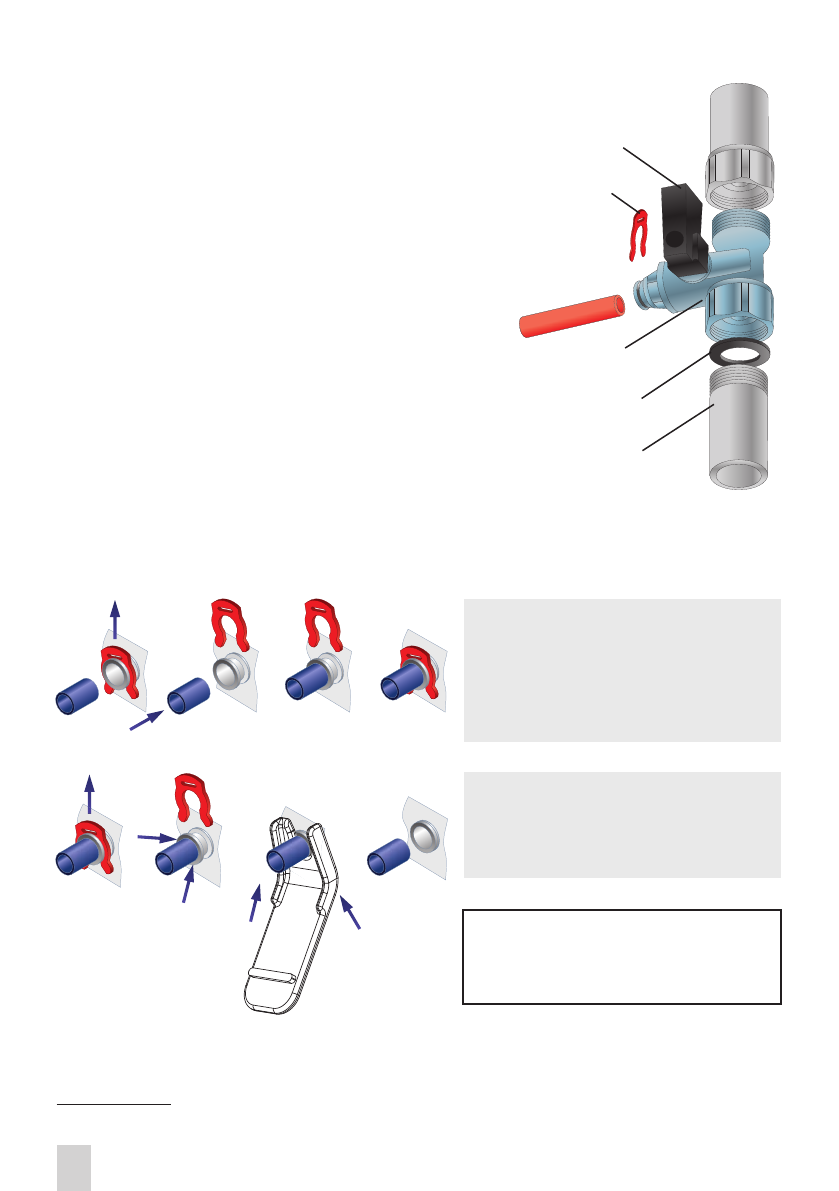

Установка узла подключения* (рис. 4)

•  Перекройте воду на магистрали холодного водоснаб жения.

•  Откройте кухонный смеситель, чтобы сбросить давление в

водопроводе.

•  Открутите  накидную  гайку  гибкой  подводки  на  магистрали

холодного водоснабжения, идущую к смесителю.

ВНИМАНИЕ!  В  трубке  гибкой  подводки  после  сбро-
са  давления  может  остаться  небольшое  количество
воды.  При  отсоединении  гибкой  подводки  восполь-
зуйтесь  емкостью  объемом  около  200  мл  для  слива
оставшейся в трубке воды.

•  Наверните накидную гайку узла подключения на резьбу ма-

гистрали холодного водоснабжения.

ВНИМАНИЕ!  Торец  трубопровода,  к  которому  присо-
единяется  узел  подключения,  должен  быть  плоским.
При  затягивании  накидной  гайки  нельзя  прилагать
значительные усилия.
Несоблюдение этих требований приведет к поврежде-
нию уплотнительной прокладки.

•  Наверните накидную гайку гибкой подводки на резьбу узла

подключения.

•  Закройте входной кран узла подключения и, подав воду от

магистрали  холодного  водоснабжения,  убедитесь,  что  со-

единение герметично.

•  Подсоедините трубку JG.

Рис. 5б

Как подсоединять трубки JG (рис. 5a)

Вытащите  из-под  пластиковой  втулки сто-

порную клипсу, вставьте предварительно смо-

ченный  конец  трубки  во  втулку  штуцера  до

упора на глубину около 15 мм и установите

клипсу на место.

Как отсоединять трубки JG (рис. 5б)

Вытащите из-под пластиковой втулки сто-

порную  клипсу  и,  нажав  на  торец  пласти-

ковой втулки, вытяните трубку.

Рис. 5а

Проверьте прочность закрепления

трубки. При усилии 8–10 кгс трубка

не должна вытаскиваться.

Рис. 4

Входной кран установлен

в положение «Закрыто»

Стопорная клипса

Узел

подключения

Уплотнительная прокладка

Магистраль холодного

водоснабжения

* Изготовитель оставляет за собой право использовать узлы подключения и краны аналогичной конструкции. В случае возникновении вопросов,

обращайтесь в сервисную службу.
