6

Установка узла подключения* (рис. 3)

• Перекройте воду от магистрали.

• Откройте кухонный смеситель, чтобы сбросить давление

в водопроводе.

• Подсоедините узел подключения к водопроводу. При не-

обходимости  для  уплотнения  наружной  резьбы  узла  под-

ключения используйте ленту ФУМ.

• Подсоедините  подводящую трубку JG красного цвета. Для

этого вытащите из-под пластиковой втулки клипсу, вставьте

предварительно  смоченный  водой  конец  трубки  во  втулку

штуцера  до упора на глубину примерно 20 мм и установите

клипсу на место. Проверьте прочность закрепления трубки:

при усилии 8–10 кгс трубка не должна вытаскиваться.

• Установите входной кран в положение «Закрыто».

• Откройте воду от магистрали, убедителсь в герметично-

сти соединения.

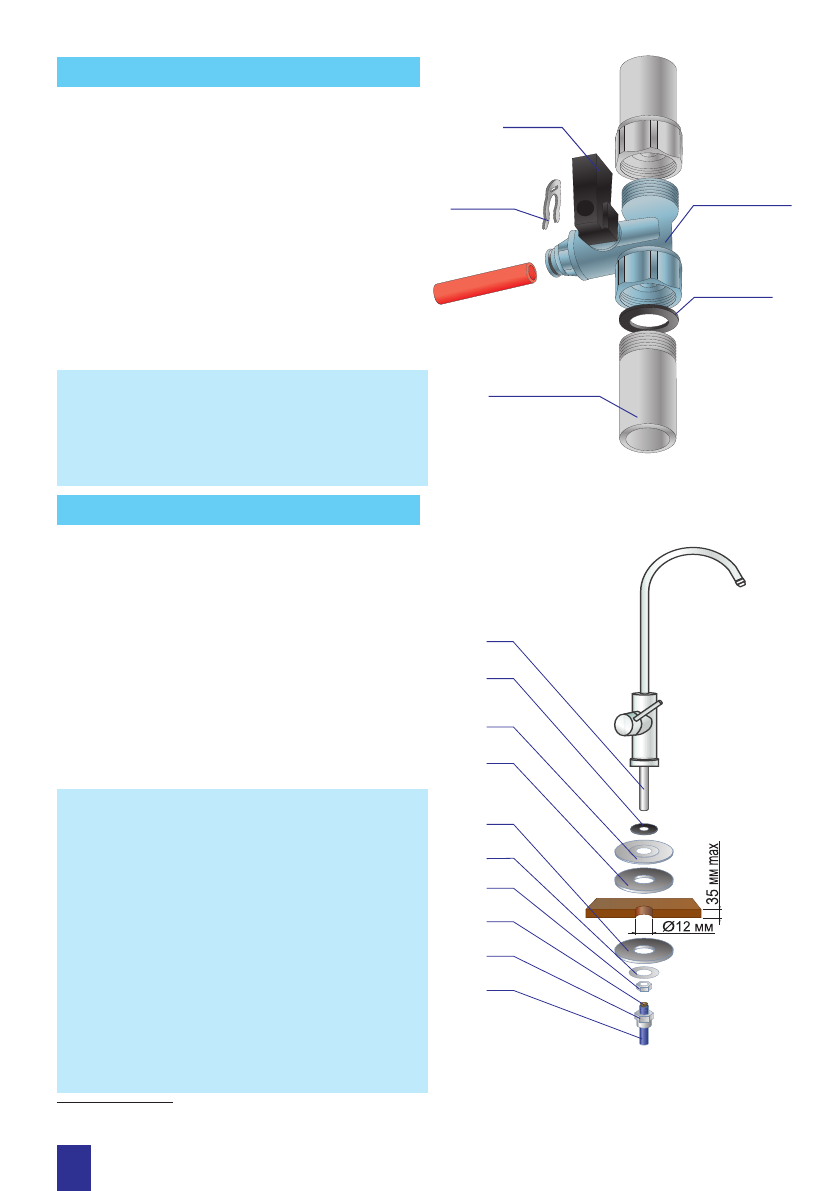

Рис. 3. Схема установки узла подключения

Водопровод

холодной воды (1)

Входной кран (5)

в положении

«Закрыто»

Узел

подключения (4)

Уплотнительная

прокладка (2)

Стопорная

клипса (3)

Установка крана для чистой воды* (рис. 4)

Кран для чистой воды

•  Просверлите  в  мойке  (столешнице)  отверстие  диаметром

12 мм.

•  Наденьте  на  резьбовой  хвостовик  (11)  крана  резиновую

прокладку (2), декоративную подставку (3), резиновую про-

кладку (4) и вставьте кран в отверстие мойки.

•  Снизу  столешницы  наденьте  на  резьбовой  хвостовик

пластиковую  (5)  и  металлическую  стопорную  (6)  шайбы  и

наверните крепежную гайку (7).

•  В резьбовой хвостовик крана (11) вставьте трубку синего

цвета  (10)  концом  с  запрессованной  металлической  втул-

кой (8) и наверните накидную гайку (9) до упора. Проверьте

прочность  закрепления  трубки  (10):  при  усилии  8–10  кгс

трубка (10) не должна вытаскиваться.

Рис. 4. Схема установки крана

для чистой воды

2

11

3

4

5

6
7

8

9

10

ОБРАТИТЕ ВНИМАНИЕ!

–  При  работе  водоочистителя  возможно  наличие

кратковременных шумов, что не является признаком

неисправности системы.

–

При  замене  штатного  крана  на  другой  возможно

наличие шумов при его открытии и уменьшение расхода

чистой воды из крана.

–

При замене штатных трубок на трубки большей длины

возможно наличие шумов и уменьшение расхода чистой

воды из крана.

–

При  долгом  простое  системы  возможны  включения

клапанов,  ведущие  к  возникновению  кратковременных

звуков, что не является браком работы системы.

–

При наборе чистой воды следует полностью открывать

кран  для  чистой  воды,  в  противном  случае  возможно

возникновение  шума,  что  не  является  следствием

неисправности водоочистителя.

*  Изготовитель  оставляет  за  собой  право  использовать  узлы  подключения  и  краны  аналогичной  конструкции.  В  случае  необходимости

обращайтесь в сервисную службу.

ОБРАТИТЕ  ВНИМАНИЕ!

Торец трубопровода, к кото-

рому  присоединяется  узел  подключения,  должен  быть

плоским.  При  затягивании  накидной  гайки  нельзя  при-

лагать значительные усилия.

Несоблюдение  этих  требований  приведет  к  поврежде-

нию уплотнительной прокладки.
