- 5 -

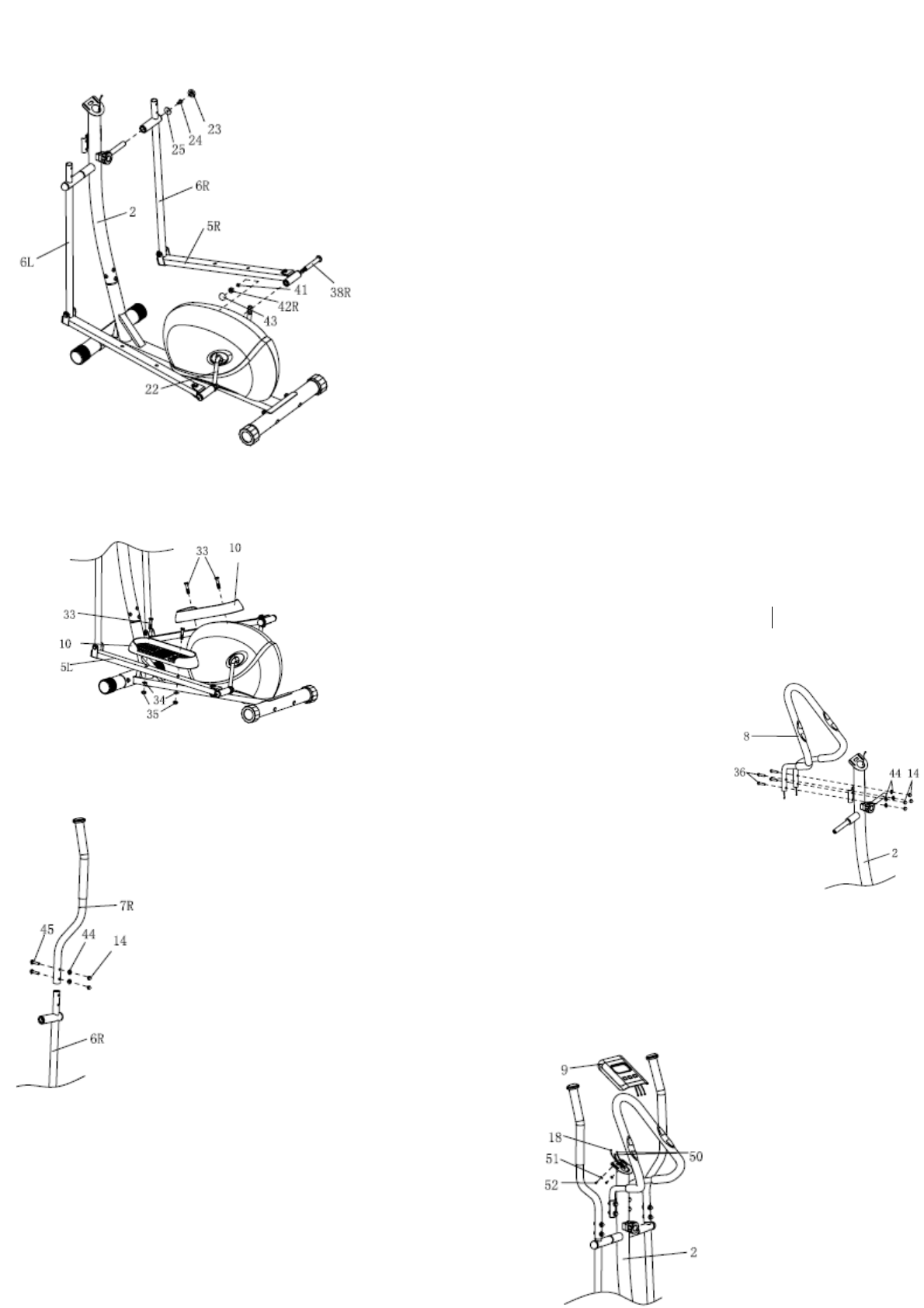

ШАГ

 4:



Закрепите правый переходник педали

 (6R)

на оси мачты

(2)

болтами

  (24)

и  плоскими  шайбами

  (25).

Закрепите  правую

стойку  педали

(5R)

на  кривошипе

  (22)

правым  педальным

болтом

(38R),

пружинной  шайбой

  (41)

и  нейлоновой  гайкой



(42R).

Прикройте гайку

 (42R)

и болт

 (24)

заглушкой

 (43) (23).



Закрепите  левый  переходник

  (6L)

на  оси  мачты

(2)

аналогичным образом





Внимание

!

Педальный  болт,  помеченный  “R”(Правый)  затягивается  по  часовой  стрелке,  помеченный
“L”(Левый) против часовой стрелки.







ШАГ

 5:

Закрепите педаль Лев/Пр

 (10)

на стойке Лев/

 (5 L/R)

болтами

 (33),

плоскими шайбами

(34)

и нейлоновыми гайками

(35).







ШАГ

 6:



Закрепите  неподвижный  руль

  (8)

на  мачте

(2)

винтами

 (36),

изогнутыми шайбами

 (44)



и гайками

 (14).










ШАГ

 7:



Закрепите  правую  рулевую  стойку

  (7R)

на  переходнике  педали

  (6  R)

болтами

(45),

изогнутыми  шайбами

  (44)

и  гайками

  (14).

Левую  стойку

  (7  L)

закрепите  аналогичным

образом.













ШАГ

 8:





Вытярите  провод

(18)

из  отверстия  в  мачте

(2),

и

соедините  провод

(18)

с  кабелем  пульса

  (50)

и  компьютером

  (9).

Закрепите

компьютер

(9)

на

(52).



консоли  мачты

(2)

плоскими  шайбами

  (51)

и  винтами
