www.zubr.ru

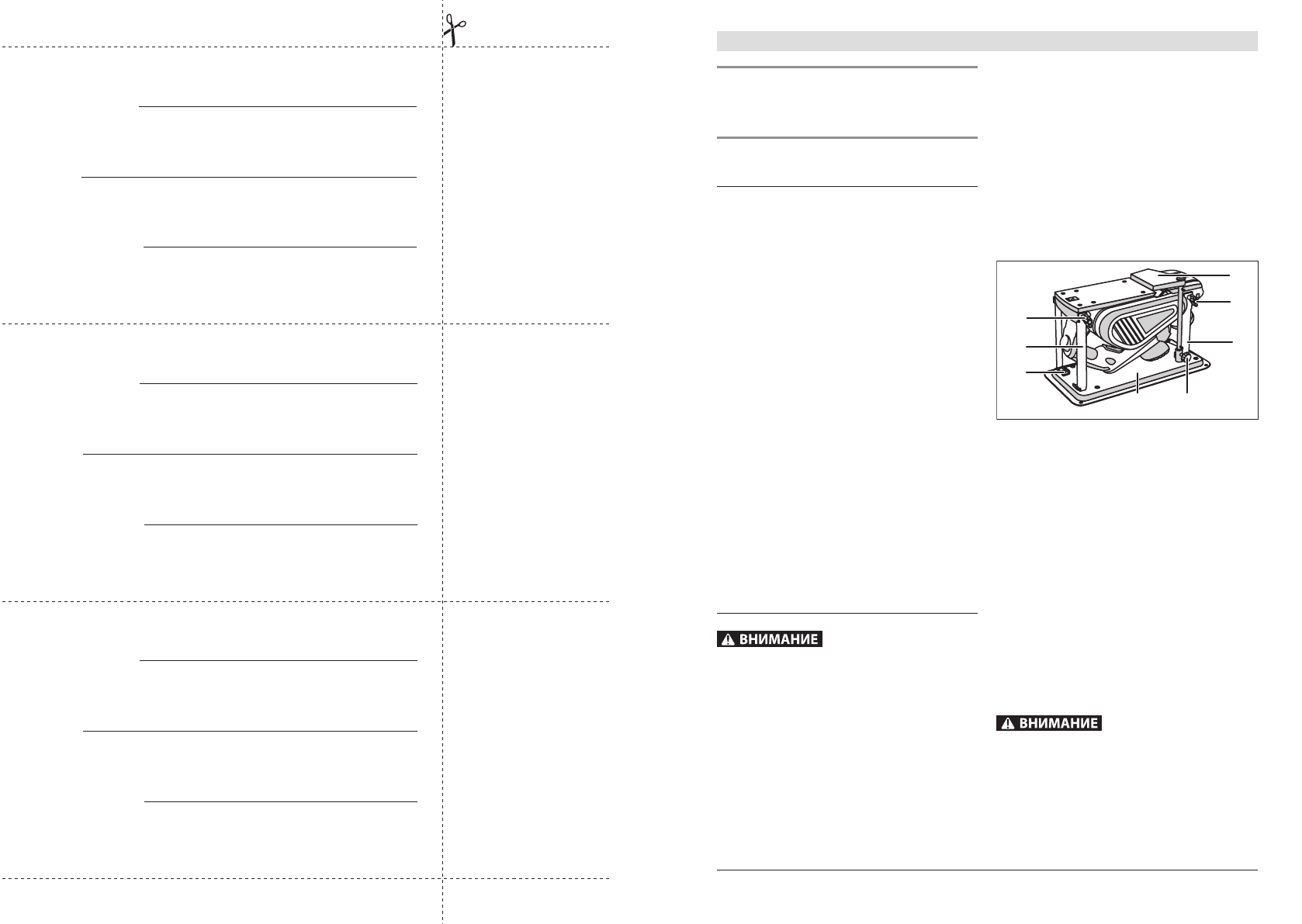

Рубанок электрический

|

5

Инструкции

по применению

Устройство

  1

  Винт-фиксатор горизонтального упора

  2

  Регулятор глубины строгания

  3

  Отверстие крепления стоек подставки

  4

  Дополнительная рукоятка

  5

  Фиксатор патрубка

  6

  Клавиша включения

  7

  Кнопка блокировки включения

  8

  Отверстие установки горизонтального упора

  9

  Передняя платформа

10

  Барабан с ножами

11

  Защитный откидной кожух

12

  Патрубок выброса стружки

13

  Кожух ременной передачи

14

Предохранительный упор

15

  Винт

16

  Стойка задняя

17

  Винт-барашек (М6х24) со втулкой

18

  Основание

19

  Защитный кожух

20

  Стопорный винт

21

  Стойка передняя

22

  Винт-барашек (М6х28) со втулкой

23

  Режущий нож

24

  Фиксатор ножа

25

  Болт

26

  Пластина крепления

27

  Винт

Сборка

Все  работы  по  сборке,  настройке  и  замене

элементов  производите  ТОЛЬКО  при  отклю

-

ченном от сети изделии.

Установите (при необходимости) горизонталь

-

ный  упор:  вставьте  шток  упора  в  отверстие

8

с необходимой стороны рубанка, отрегулируйте

его вылет в соответствии с обрабатываемой за

-

готовкой и зафиксируйте его винтом

1

 (М6х28).

Установите  патрубок  выброса  стружки

12

  с  не

-

обходимой стороны рубанка : утопите фиксатор

5

патрубка  и  вытяните  его  из  корпуса.  По

-

вернув  на  180  градусов,  утопите  фиксатор

и полностью установите в корпус, совместив ори

-

ентирующие шлицы. При необходимости, устано

-

вите на него прилагаемый мешок для сбора пыли

или  шланг  пылесоса.  В  зависимости  от  модели

вашего  пылесоса  может  понадобиться  переход

-

ник (в комплект поставки не входит).

Примечание!

  При  работе  без  мешка  для  сбора

пыли  и  пылесоса  настоятельно  рекомендуем

установить патрубок отверстием для выброса

стружки влево (при взгляде сзади). В противном

случае выбрасываемая пыль и стружка могут по-

пасть в воздухозаборник двигателя и привести

к перегреву и поломке изделия. Данный случай

не подходит под условия гарантии.

15

16

21

19

22

17

18

20

При  необходимости  использования  рубанка

в стационарном режиме (только для ЗР-1300-110),

соберите его в следующей последовательности:

`

отключите изделие от сети

(выньте вилку из розетки);

`

установите  на  подставку

18

  стойки

16

  и

21

и закрепите их в квадратных отверстиях под

-

ставки винтами

15

 и гайками;

`

регулятором

2

 установите необходимую

глубину строгания;

`

установите рубанок на подставку подошвой

вверх и закрепите на стойках винтами

17

и

22

;

`

установите защитный кожух

19

 во втулку на

подставке (плоской стороной к винту) до упо

-

ра и зафиксируйте винтом

20

.

Примечание!

  Защитный  кожух  перекрывает

часть подошвы и ограничивает обрабатываемую

ножами зону на 3–8 мм.

Защитный  кожух  закрывает  барабан  и  лез

-

вия,  когда  они  не  используются  в  работе,

и  защищает  Вас  от  контакта  с  ними.  Работа

без защитного кожуха ЗАПРЕЩАЕТСЯ.

`

при необходимости, установите горизонталь

-

ный упор согласно

Сборке

.

`

ОБЯЗАТЕЛЬНО

 зафиксируйте собранное из-

делие крепежными изделиями d6 мм или d10
