11

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Замена строгальных ножей
1.

 Снимите существующее лезвие, тщательно очистите поверхно-

сти барабана и крышку барабана. Для снятия лезвий с барабана,

открутите три установочных винта с помощью торцового ключа.

Крышка барабана снимается вместе с лезвиями.

2.

Для установки лезвий, слегка присоедините регулировочную

пластину к установочной пластине с помощью винтов с потайной

головкой и установите мини-лезвие для строгального станка на

шаблонное основание, чтобы отрезной край лезвия был полно-

стью заподлицо с внутренним краем шаблонной пластины

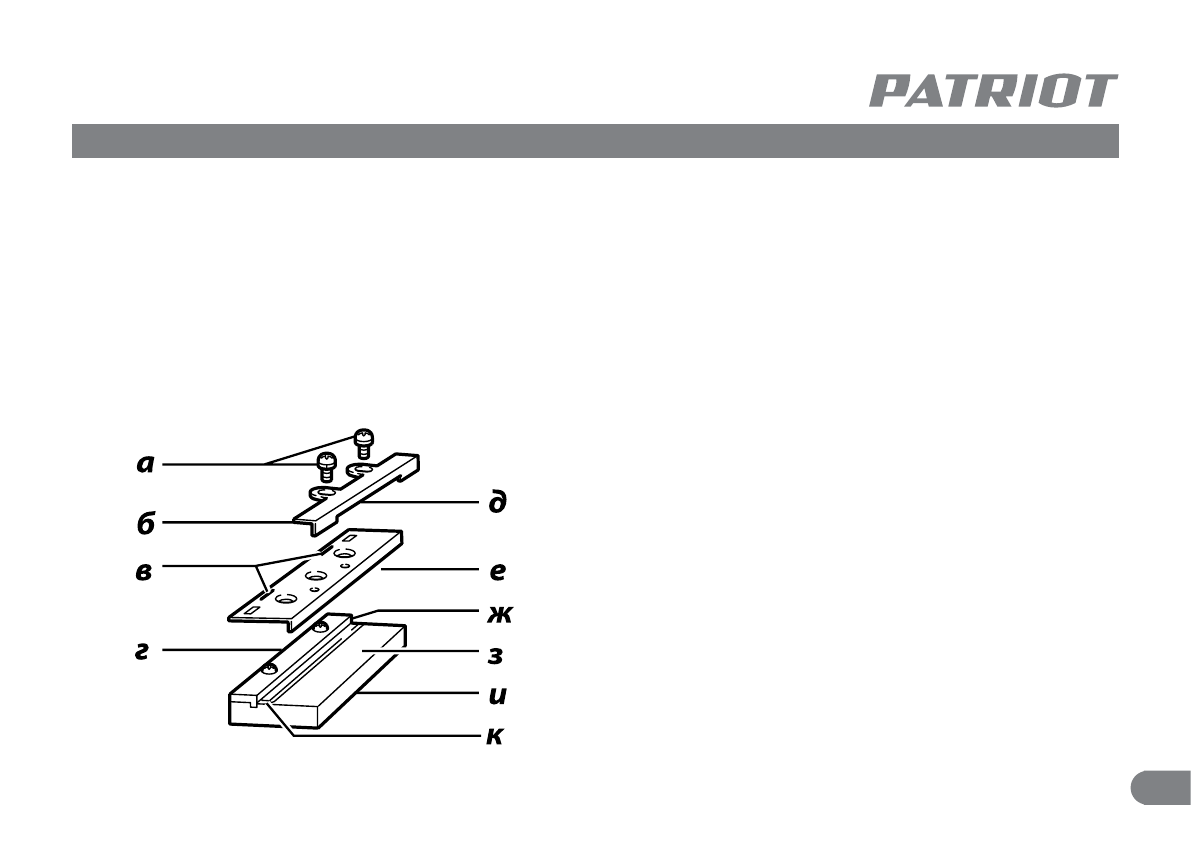

(Рис. 3)

.

а)

 Винт с потайной головкой;

б)

Регулировочная пластина;

в)

Выступы расположения лезвия строгального станка;

г)

Шаблонная пластина;

д)

Тыльная сторона регулировочной пластины;

е)

Установочная пластина;

ж)

Внутренняя сторона шаблонной пластины;

з)

Шаблонное основание;

и)

Задняя сторона шаблонного основания;

к)

Мини-лезвие строгального станка.

3.

 Установите регулировочную / установочную пластину на ша-

блонное основание, чтобы выступы расположения лезвия стро-

гального станка на установочной пластине оставались в выемке

мини-лезвия строгального станка, затем надавите на тыльную

сторону регулировочной пластины, чтобы она была заподлицо с

обратной стороной шаблонного основания, и затяните винты с

потайными головками.

4.

 Важно установить лезвие заподлицо с внутренней стороной

шаблонной пластиной, чтобы выступы расположения лезвия

строгального станка были в выемке лезвия, а тыльная сторона

регулировочной пластины была заподлицо с обратной стороной

шаблонного основания. Тщательно проверьте выравнивание для

обеспечения однородной резки.

5.

Задвиньте тыльную сторону регулировочной пластины в вы-

Рис. 3
