Une vitesse d’avance trop élevée réduit la qualité de la sur-
face et peut provoquer une obturation rapide de l’éjecteur
de copeaux.
Pour réaliser des coupes parfaites et ménager l’outil électro-
portatif, il faut que les fers de rabot soient bien aiguisés.
Le patin de repos intégré

(29)

 permet d’interrompre puis de

reprendre le rabotage à n’importe quel endroit de la pièce :
– Posez l’outil électroportatif – avec le patin de repos rabat-

tu vers le bas – à l’endroit de la pièce où vous souhaitez
vous remettre à raboter.

– Mettez l’outil électroportatif en marche.
– Déplacez la pression exercée vers la partie avant de la se-

melle et poussez lentement l’outil électroportatif vers
l’avant (

➊

). Le patin de repos se rabat alors automatique-

ment vers le haut (

➋

), ce qui permet à la partie arrière de

la semelle de venir en contact avec la pièce.

– Déplacez l’outil électroportatif le long de la surface avec

une vitesse d’avance régulière (

➌

).

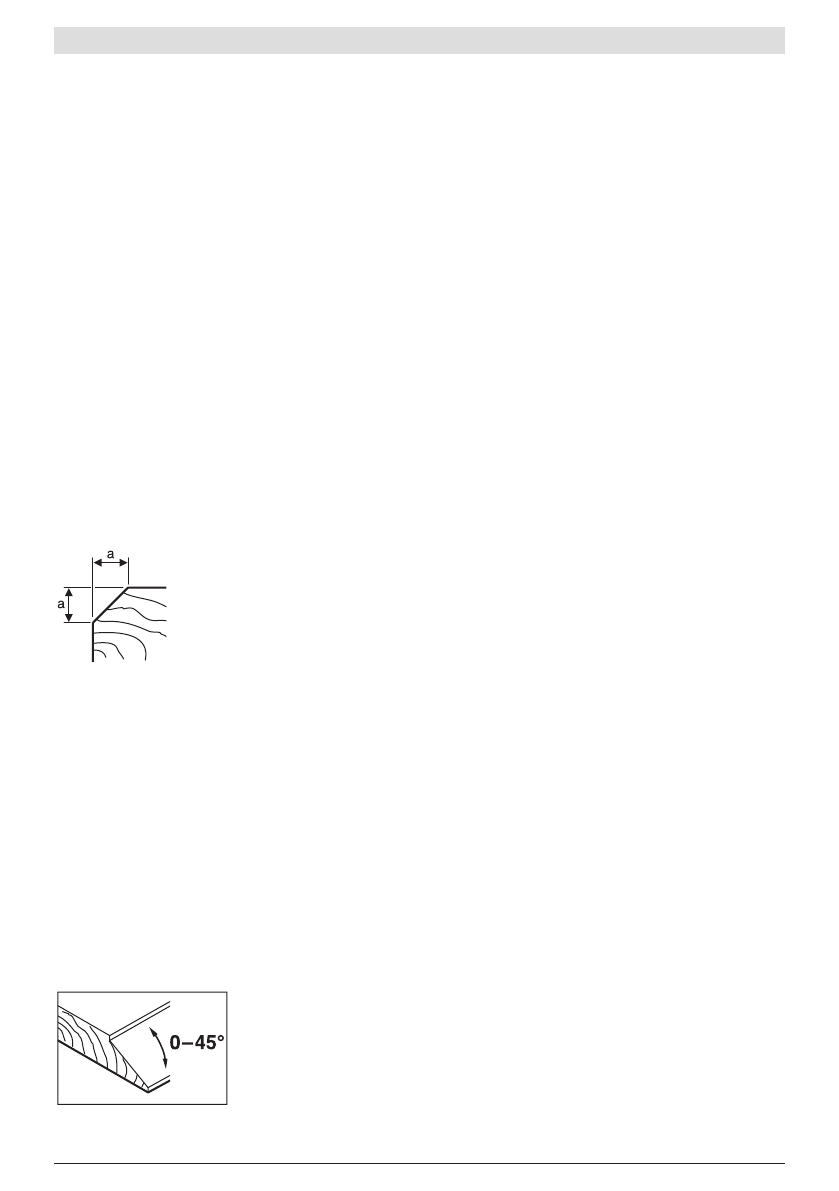

Chanfreinage de bords (voir figure O)

La partie avant de la semelle possède des rainures en V per-
mettant de chanfreiner rapidement et facilement des bords
de pièce. Utilisez la rainure en V permettant d’obtenir la lar-
geur de chanfrein voulue. Pour chanfreiner, posez le rabot
avec la rainure en V sur le bord de la pièce et déplacez l’outil
le long du bord.

Rainure utilisée

Cote a (mm)

aucune

0 – 4

petite

2 – 6

moyenne

4 – 9

grande

6 – 10

Rabotage avec butée parallèle/butée angulaire (voir
figures K–M)

Montez sur l’outil électroportatif la butée parallèle

(21)

 ou la

butée angulaire

(25)

 à l’aide de la vis de fixation

(24)

. Pour

certaines utilisations, montez sur l’outil électroportatif la bu-
tée de profondeur de feuillurage

(28)

 à l’aide de la vis de

fixation

(27)

.

Desserrez l’écrou de blocage

(23)

 et réglez la largeur de

feuillurage souhaitée sur l’échelle graduée

(22)

. Resserrez

l’écrou de blocage

(23)

.

Réglez la profondeur de feuillurage souhaitée au moyen de la
butée de profondeur de feuillurage

(28)

.

Effectuez plusieurs passes jusqu’à obtenir la profondeur de
feuillure souhaitée. Guidez le rabot en exerçant une pression
latérale.

Chanfreinage avec butée angulaire

Pour chanfreiner des
feuillures et des surfaces, ré-
glez l’angle de chanfrein né-
cessaire à l’aide du dispositif
de réglage angulaire

(26)

.

Entretien et Service après‑vente

Nettoyage et entretien

u

Débranchez le câble d’alimentation de la prise avant
d’effectuer des travaux quels qu’il soient sur l’outil
électroportatif.

u

Tenez toujours propres l’outil électroportatif ainsi que
les fentes de ventilation afin d’obtenir un travail im-
peccable et sûr.

Assurez-vous de la bonne mobilité du patin de repos

(29)

 et

nettoyez‑le régulièrement.
Lorsque les charbons sont usés, l’outil électroportatif s’ar-
rête automatiquement. L’outil électroportatif doit alors être
envoyé pour réparation à un centre de service après-vente.
Pour les adresses, voir la section « Service après-vente et
conseil utilisateurs ».
Dans le cas où un remplacement du câble d’alimentation
s’avère nécessaire, confiez la réparation à Bosch ou à un
centre de Service après-vente agréé pour outillage Bosch
afin d’éviter de compromettre la sécurité.

Changement de la courroie d’entraînement (voir figures
P–Q)

Retirez la vis

(6)

 et enlever le couvre-courroie

(7)

. Enlevez la

courroie d’entraînement

(30)

 usagée.

Avant de monter une nouvelle courroie d’entraînement

(30)

,

nettoyez les deux poulies

(31)

 et

(32)

.

Positionnez la nouvelle courroie d’entraînement

(30)

d’abord autour de la petite poulie

(32)

 puis enroulez la cour-

roie

(30)

 autour de la grande poulie

(31)

 en la tournant ma-

nuellement.
Veillez à ce que la courroie d’entraînement

(30)

 soit correc-

tement positionnée dans les gorges longitudinales des pou-
lies

(31)

 et

(32)

.

Remontez le couvre-courroie

(7)

 et resserrez la vis

(6)

.

Service après-vente et conseil utilisateurs

Notre Service après-vente répond à vos questions concer-
nant la réparation et l’entretien de votre produit et les pièces
de rechange. Vous trouverez des vues éclatées et des infor-
mations sur les pièces de rechange sur le site :

www.bosch-

pt.com

L’équipe de conseil utilisateurs Bosch se tient à votre dispo-
sition pour répondre à vos questions concernant nos pro-
duits et leurs accessoires.
Pour toute demande de renseignement ou commande de
pièces de rechange, précisez impérativement la référence à
10 chiffres figurant sur l’étiquette signalétique du produit.
