114

 | Русский

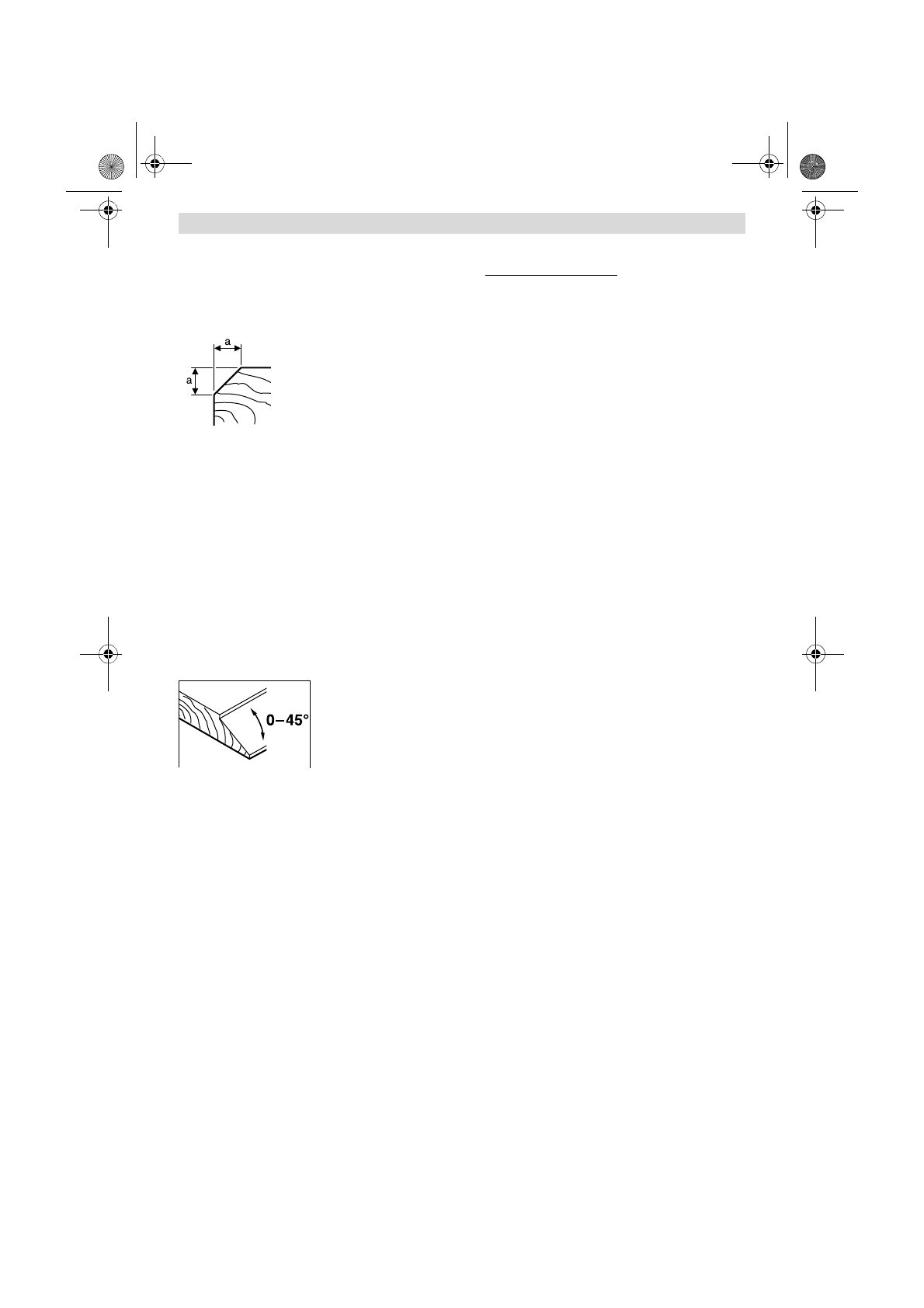

Скашивание кромок (см. рис. О)

V-образные пазы в передней части подошвы позволяют
быстро и просто снимать фаску с кромки заготовки. Ис-
пользуйте соответствующий V-образный паз для желае-
мой ширины фаски. Для этого поставьте рубанок V-образ-
ным пазом на кромку детали и ведите его вдоль детали.

Строгание с параллельным/угловым упором
(см. рис. K – M)

Закрепите параллельный упор

21

 или угловой упор

25

 с

помощью винта крепления

24

 на электроинструменте. В

зависимости от вида работы закрепите ограничитель глу-
бины четверти

28

 винтом крепления

27

 на электроинстру-

менте.

Отпустите установочную гайку

23

 и установите желаемую

ширину четверти по шкале

22

. Крепко затяните устано-

вочную гайку

23

.

Соответственным образом настройте нужную глубину вы-
борки четверти с помощью ограничителя глубины

28

.

Повторите несколько раз операцию строгания до дости-
жения нужной глубины четверти. Ведите рубанок с боко-
вым усилием прижатия.

Скашивание с угловым упором

Настройте нужный угол ска-
шивания четверти и повер-
хности с помощью гайки на-
стройки угла

26

.

Техобслуживание и сервис

Техобслуживание и очистка



Перед любыми манипуляциями с электроинстру-
ментом вытаскивайте штепсель из розетки.



Для обеспечения качественной и безопасной рабо-
ты следует постоянно содержать электроинстру-
мент и вентиляционные щели в чистоте.

Опорный башмак

29

 должен всегда легко поворачиваться

и быть чистым.

Электроинструмент оснащен отключаемыми при износе
угольными щетками. Для технического обслуживания
электроинструмент необходимо передать сревисной
службе. Адреса приведены в разделе «Сервис и консуль-
тирование на предмет использования продукции».

Если требуется поменять шнур, обращайтесь на фирму
Bosch или в авторизованную сервисную мастерскую для
электроинструментов Bosch.

Смена ремня привода (см. рис. P – Q)

Вывинтите винт

6

 и снимите крышку ремня

7

. Снимите

изношенный ремень

30

.

Перед установкой нового ремня

30

 очистить оба шкива

31

и

32

.

Наденьте новый ремень

30

 сначала на малый шкив

32

 и

затем наденьте ремень

30

 на большой шкив

31

, вращая

его при этом от руки.

Следите за тем, чтобы приводной ремень

30

 проходил

точно в продольных канавках ременных шкивов

31

/

32

.

Установите крышку ремня

7

 и затяните винт

6

.

Используемый
паз

Размер а (мм)

нет

0 – 4

небольшой

2 – 6

средняя

4 – 9

большой

6 – 10
