УСТРОЙСТВО ЦЕПНЫХ АККУМУЛЯТОРНЫХ ПИЛ

 (Рис. 1)

1.

 Задняя рукоятка;

2.

 Пусковая клавиша;

3.

 Кнопка блокировки выключателя;

4.

 Посадочное место батареи;

5.

 Защитный чехол цепи и шины;

6.

 Пильная цепь;

7.

 Полотно шины;

8.

 Зубчатый упор;

9.

 Тормоз цепи;

10.

 Передняя рукоятка;

11.

 Маховик системы натяжения цепи;

12.

 Крышка механизма натяжения цепи;

13.

 Маховик  системы крепления шины;

14.

 Крышка масляного бака;

15.

 Окно контроля уровня масла;

16.

 Корпус пилы;

17.

 Вентиляционные отверстия;

18.

*

Аккумулятор;

19.

 Индикатор заряда батареи;

20.

 Фиксатор аккумулятора;

21.

*

Зарядное устройство.

УСТРОЙСТВО ЦЕПНЫХ АККУМУЛЯТОРНЫХ ПИЛ

*

 Для модели CS 402 аккумулятор и зарядное устройство в комплект поставки не входят. Данные устройства приобретаются отдельно.

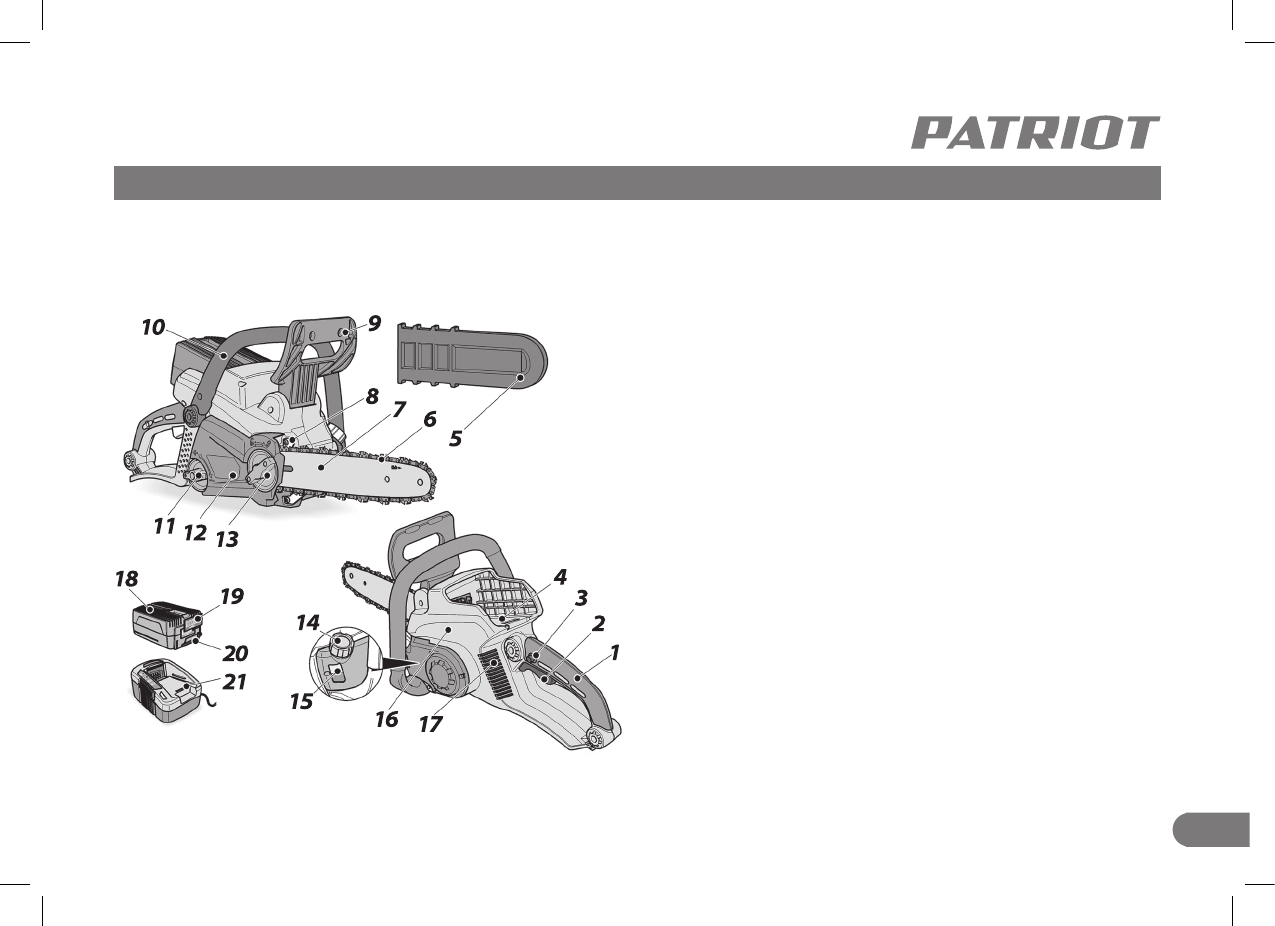

Рис. 1
