ЭЛЕКТРИЧЕСКАЯ ЦЕПНАЯ ПИЛА
FORTE T
OOLS GMBH
FORTE T
OOLS GMBH
4
5
ЭЛЕКТРИЧЕСКАЯ ЦЕПНАЯ ПИЛА
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Мощность двигателя, Вт
Обороты холостого хода, об/мин
Параметры электросети, В/Гц
Длина шины, дюйм/см
Шаг пильной цепи, дюймы
Количество звеньев цепи, шт.
Объем масляного бачка, мл
Уровень мощности звука, дБ
Класс защиты
Длина электрического кабеля, см
Размеры изделия, см
Вес нетто, кг
ES-16
1600
8200
220/50
14/35
3/8
53
180
112
F
35
85,5×23,5×20
4,6
ES-20
2000
8200
220/50
16/40
3/8
57
180
108
F
35
84×25×21
5,1
ES-22
2200
6800
220/50
16/40
3/8
57
130
112
F
35
89×21×22
5,2
ES-24
2400
7800
220/50
16/40
3/8
57
125
112
F
35
89×20×22
5,2
Все технические параметры измерены в идеальных заводских условиях.
!

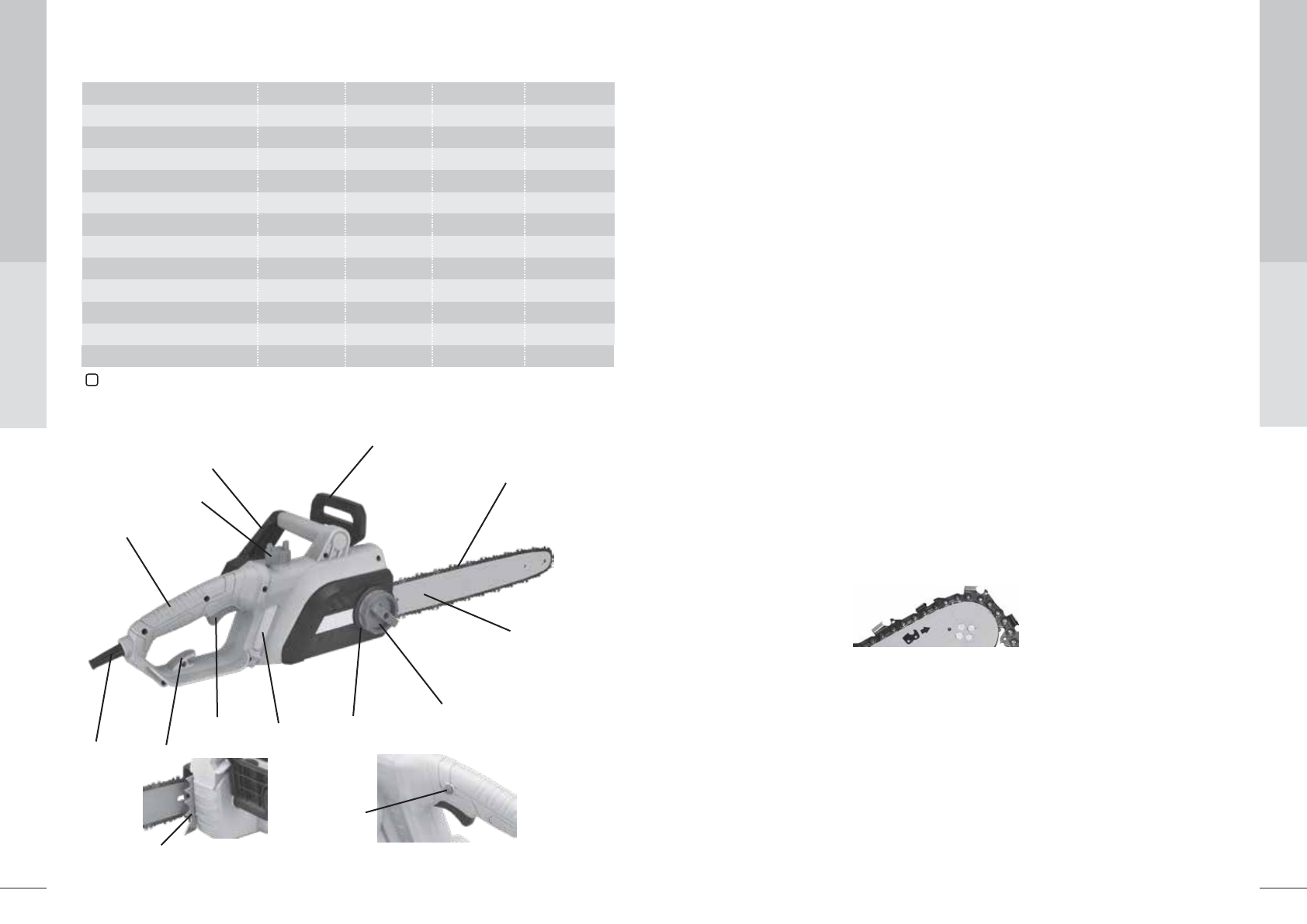

УСТРОЙСТВО ЭЛЕКТРИЧЕСКОЙ ЦЕПНОЙ ПИЛЫ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
1 - Задняя рукоятка
2 - Крышка масляного бачка
3 - Передняя рукоятка
4 - Рычаг тормоза цепи
5 - Зубчатый упор
6 - Цепь пилы
7 - Шина пилы
8 - Натяжитель цепи
9 - Фиксирующее кольцо
10 - Индикатор уровня масла
11 - Клавиша включения
12 - Блокирующая кнопка
13 - Крючок для кабеля
14 - Сетевой кабель
СБОРКА, ПОДКЛЮЧЕНИЕ И ИСПОЛЬЗОВАНИЕ ПРИБОРА
― Откройте коробку. Извлеките все комплектующие детали. Проверьте комплектность и целостность
электрической цепной пилы. Обеспечьте свободное пространство вокруг прибора.
― Осмотрите инструмент на отсутствие вмятин и подобных механических дефектов, которые могли
возникнуть при неправильной транспортировке. Проверьте надежность крепления наружных узлов.
ВНИМАНИЕ!
Перед началом работы проверьте целостность электропилы и сетевого кабеля, а также
шины, цепи, рукояток, тормоза цепи, натяжителя и выключателя.
Установка шины и цепи
Внимание!
Перед первым использованием пилы необходимо залить масло в бачок и дать проработать
пиле без шины и цепи на холостом ходу в течение нескольких минут до появления масла в отверстии
корпуса редуктора. После этого установите шину и цепь.
Внимание!
При монтаже всегда отключайте пилу от электросети и надевайте защитные перчатки.
Рукоятку тормоза цепи (4) подведите к передней ручке (3). Для установки шины (7) и цепи (6) открутите
фиксирующее кольцо (9) и снимите кожух. Наденьте шину на болт крепления крышки, при этом
натяжитель шины должен войти в установочное отверстие. Шину расположите в самом заднем
положении. Цепь наденьте на ведущую звездочку и уложите в паз шины. Направление движения
цепи указано на звеньях.
Установите кожух и ослабьте фиксирующее кольцо. Натяните цепь, вращая вправо натяжитель цепи (8).
Натяжение цепи установлено правильно, если в середине шины цепь можно оттянуть на 5-6 мм под
действием силы 1 кгс и при этом цепь можно протянуть вдоль шины вручную. Надежно затяните
фиксирующее кольцо. При установке новой цепи натяжение нужно проверять регулярно.
Внимание! При правильно натянутой цепи достигается максимальная производительность
и увеличивается срок ее службы.
Смазка цепи и заполнение масляного бака
Внимание!
Цепная пила поставляется с пустым масляным контейнером, поэтому, перед первым
запуском налейте в контейнер масло. Для смазки рекомендуется специальное масло для смазки
цепей с хорошими свойствами удерживания. Смазка цепи в процессе работы подается автоматически.
Для заполнения масляного бака откройте крышку (2), при этом следите, чтобы в масляный бак не
попала грязь.
