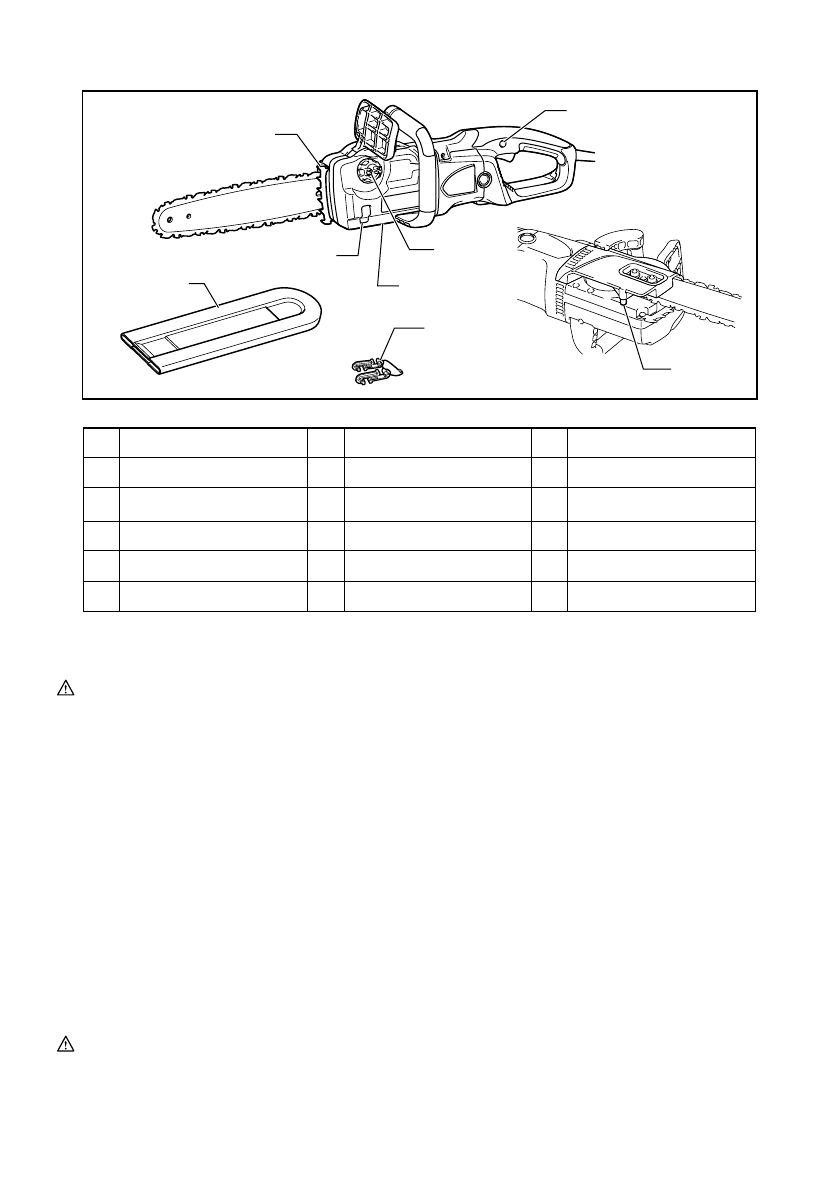

(For alle modeller)

14

12

11

15

13

17

16

18

014514

Ledningskrok

1

2

3

4

5

6

7

9

8

10

11

12

13

Demper

18

14

15

16

17

Bakre håndtak

Startbryter

Oljepåfyllingshette

Håndtak foran

Fremre håndvern

Sverd

Sagkjede

Spak

Justeringsskrue/innstillingshjul

Siktevindu for oljenivå

Bakre håndvern

AV-sperreknapp

Kjedefanger

Sverddeksel

Justeringsskrue for oljepumpe
(på undersiden)

Kjedehjulbeskyttelse

014375

MONTERING

FORSIKTIG:

•

Forviss deg alltid om at maskinen er slått av og
støpselet trukket ut av kontakten før du utfører noe
arbeid på maskinen.

Fjerne eller montere kjedehjulbeskyttelsen

Du fjerner kjedehjulbeskyttelsen ved å utføre følgende trinn:

(Formodeller med muttere)

Fig.1

Løsne mutteren.

(Formodeller med spak)

Fig.2

Trykk og åpne spaken helt, inntil den stopper.
Vri spaken mot klokken.

Du monterer kjedehjulbeskyttelsen ved å utføre trinnene
nevnt over, i motsatt rekkefølge.

Ta av eller montere sagkjedet

FORSIKTIG:

•

Bruk alltid hansker når du monterer eller
demonterer sagkjedet.

Bruk følgende trinn for å ta av sagkjedet:

1. Løsne

kjedehjulbeskyttelsen.

2.

(For modeller med muttere) Vri
kjedejusteringsskruen mot klokken for å frigjøre
sagkjedespennet.
(For modeller med spak) Vri innstillingshjulet i
retningen "-" for å løsne sagkjedespennet.

Fig.3

Fig.4

3.

Ta av kjedehjulbeskyttelsen.

4.

Fjern sagkjedet og sverdet fra sagen.


Du monterer sagkjedet ved å utføre følgende trinn:

5.

Pass på kjedets retning. Pilmerket på kjedet viser
kjedets retning.

Fig.5

6.

Sett inn den ene enden av sagkjedet på toppen
av sverdet, og den andre enden rundt kjedehjulet.

7.

Plasser sverdet på kjedesagen.

8.

Tilpass strammesleiden til hullet i sverdet.

Fig.6

9. Mens du holder sverdet vrir du

kjedejusteringsskruen/innstillingshjulet for å
justere spennet til sagkjedet.
