31
1
2
9
4
10
12
11
7
8
6
5
13
3
14

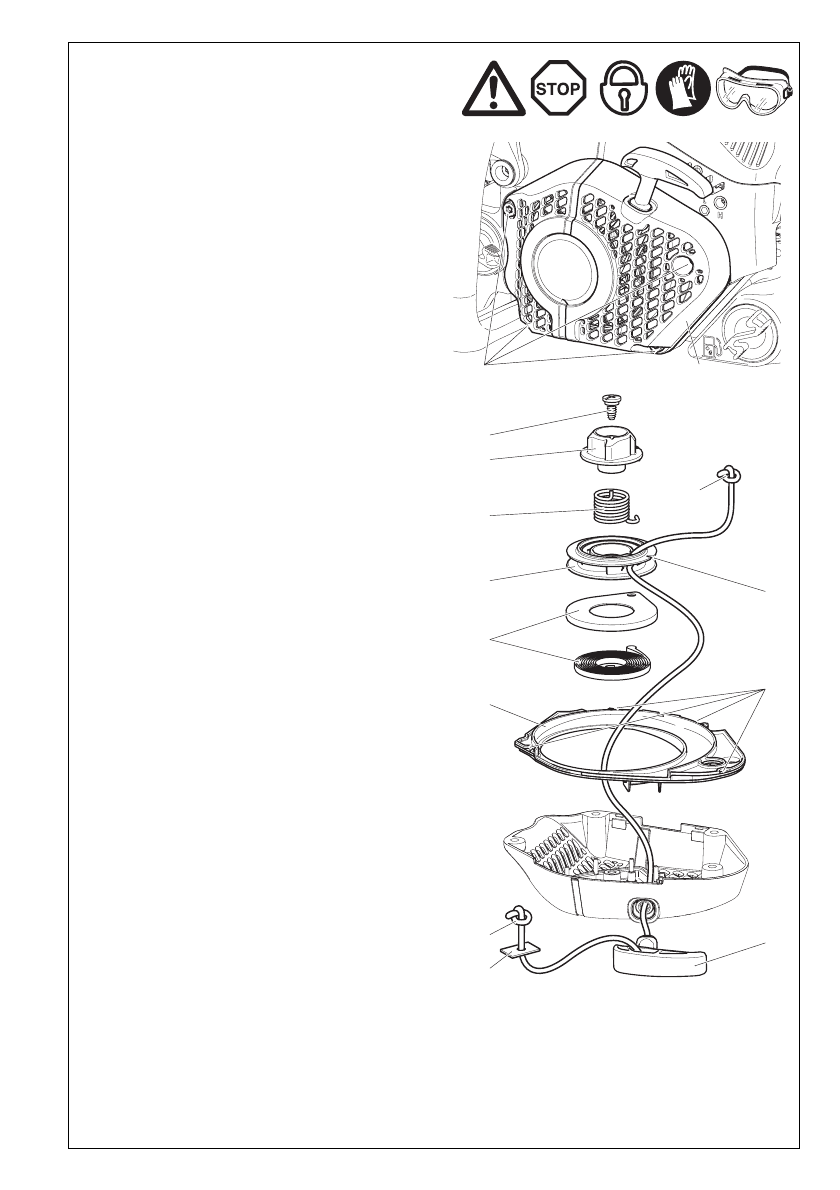

Startkabel vervangen / Terughaalveercassette
vervangen / Startveer vervangen
De vier schroeven (
1
) uitdraaien.
Het ventilatorhuis (
2
) wegnemen.
De luchtgeleider (
3
) uit het ventilatorhuis nemen.
ATTENTIE: Gevaar van letsel! Schroef (7) alleen bij ont-
spande terughaalveer eruit draaien!
Wanneer de startkabel vervangen wordt ofschoon deze niet
defect is, moet men eerst de terughaalveer van de kabeltrommel
(
13
) ontspannen.
Daartoe de kabel bij de startgreep geheel uit het ventilatorhuis
trekken.
De kabeltrommel met de ene hand vasthouden en met de andere
hand de kabel in de uitsparing (
14
) drukken.
Laat de kabeltrommel zich voorzichtig draaien, tot de terughaal-
veer volledig zonder spanning is.
De schroef (
7
) uitdraaien en de meenemer (
8
) en veer (
6
)
wegnemen.
De kabeltrommel
voorzichtig
aftrekken.
Resten van de oude kabel verwijderen.
Een nieuw kabel (ø 3,5 mm, 900 mm lang) inrijgen zoals op de
afbeelding getoond (schijf (
10
) niet vergeten) en aan de beide
einden een knoop leggen.
Knoop (
11
) in de kabeltrommel (
5
) trekken.
Knoop (
12
) in de startgreep (
9
) trekken.
De kabeltrommel opzetten, deze daarbij iets draaien tot de
terughaalveer grijpt.
De veer (
6
) in de meenemer (
8
) plaatsen en samen in de ka-
beltrommel (
5
) plaatsen met een lichte draai tegen de klok in.
De schroef (
7
) weer aanbrengen en vastdraaien.
Het koord in de uitsparing (
14
) van de koordtrommel steken
en de koordtrommel met het koord driemaal met de klok mee
draaien.
De kabeltrommel met de linker hand vasthouden en met de
rechter hand de verdraaïng van de kabel opheffen, de kabel
strak trekken en vasthouden.
De kabeltrommel voorzichtig los laten. De kabel wordt door de
veerkracht op de kabeltrommel gewikkeld.
De werkwijze eenmaal herhalen. De startgreep moet nu recht
op het ventilatorhuis staan.
OPMERKING:
Bij geheel uitgetrokken startkabel moet de
kabeltrommel minstens 1/4 toer tegen de veerkracht in verder
kunnen worden gedraaid.
ATTENTIE: Gevaar van letsel! De uitgetrokken startgreep
vastmaken, daar deze terugschiet als de kabeltrommel per
ongeluk losgelaten wordt.
Terughaalveercassette vervangen
Het ventilatorhuis en de kabeltrommel afnemen (zie boven).
ATTENTIE: Gevaar van letsel! De terughaalveer kan weg-
springen! Absoluut een veiligheidsbril en veiligheidshand-
schoenen dragen!
Het ventilatorhuis met het hele steunvlak van de holle kant
voorzichtig tegen een houten voorwerp slaan en
daarbij vast-
houden
. Het ventilatorhuis nu
voorzichtig en stapsgewijze
optillen, want zo kan de uitgevallen terughaalveercassette (
13
)
zich gecontroleerd ontspannen, als de terughaalveer uit de
kunststof cassette is gesprongen.
De nieuwe terughaalveercassette voorzichtig aanbrengen en
omlaagdrukken tot ze vastklikt.
De koordtrommel weer opzetten en daarbij licht draaien, tot de
terughaalveer pakt.
De veer (
6
) en meenemer (
8
) monteren en met de schroef (
7
)
vastschroeven.
De veer opspannen (zie hierboven).
Startveer vervangen
OPMERKING:
Is de veer (
6
) van de verende starthulp gebro-
ken, dan is een grotere krachtinspanning nodig om de motor te
starten, en dan is bij het trekken aan de startgreep een grotere
weerstand voelbaar. Wordt deze verandering in het startpro-
ces vastgesteld, dan dient de veer (
6
) gecontroleerd en indien
nodig vervangen te worden.
Ventilatorhuis monteren
De luchtgeleider (
3
) in het ventilatorhuis zetten en daarbij de
beide uitsparingen (
4
) laten inklikken.
Het ventilatorhuis juist in de kast passen, licht indrukken
en daarbij aan de starterkabel trekken tot de startinrichting
aanzet.
Schroeven (
1
) vastdraaien.
